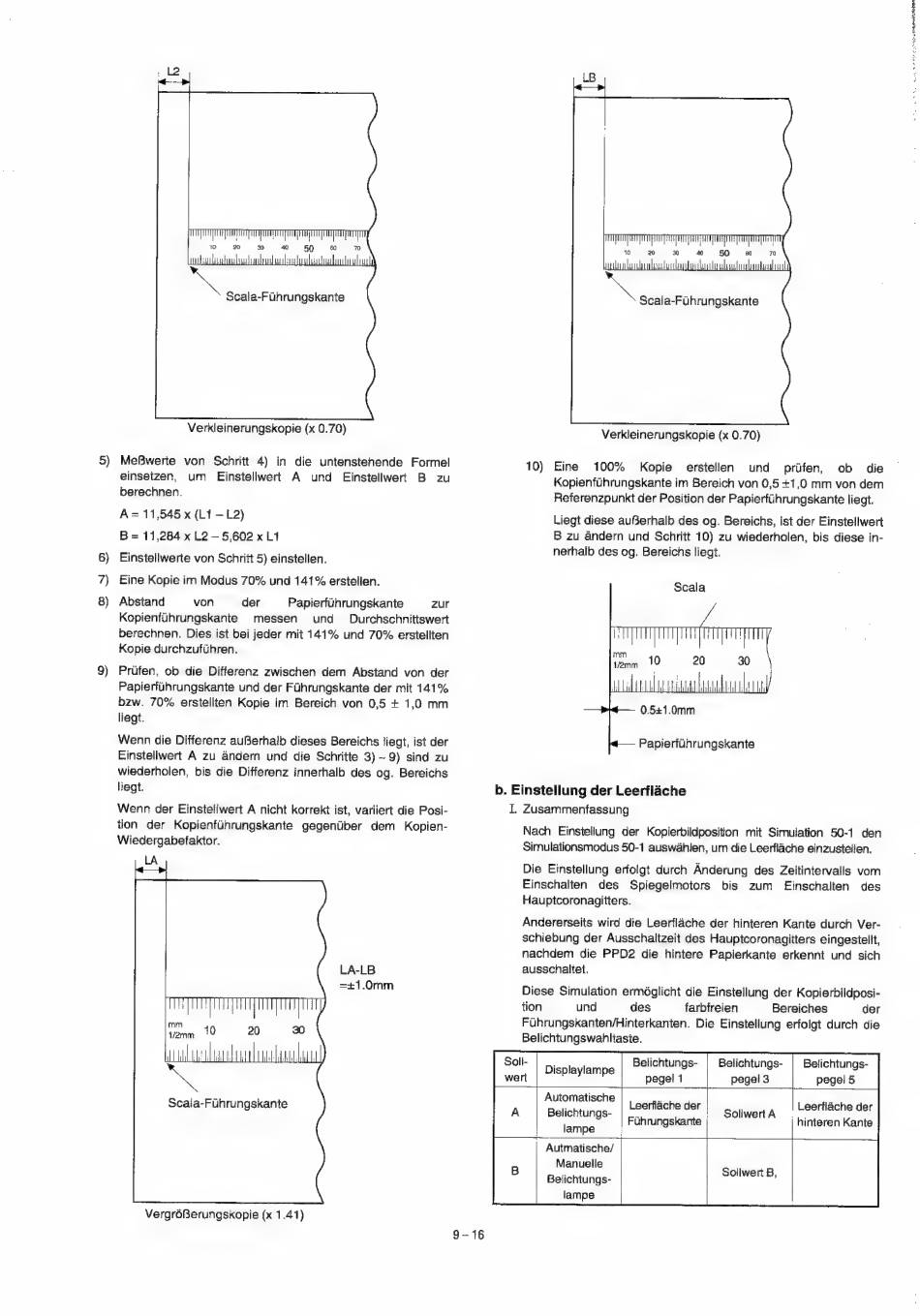

Sharp Z-810 Servicehandbuch Seite 59

Scala-Fuhrungskante
Verkleinerungskopie (x 0.70)
MeBwerte von Schritt 4) in die untenstehende Formel
einsetzen, um Einstellwert A und Einstellwert B zu
berechnen.
A= 11,545 x (LT — L2)
B= 11,284 x L2 —5,602 x L1
Einstellwerte von Schrift 5) einstellen.
Eine Kopie im Modus 70% und 141% erstellen.
Abstand von der PapierfGhrungskante zur
Kopienfihrungskanie messen und Durchschnittswert
berechnen. Dies ist bei jeder mit 141% und 70% ersteliten
Kopie durchzuftihren.
Prufen, ob die Differenz zwischen dem Abstand von der
Papierfuhrungskante und der Fuhrungskante der mit 141%
bzw. 70% erstellten Kopie im Bereich von 0,5 + 1,0 mm
liegt.
Wenn die Differenz auBerhalb dieses Bereichs tiegt, ist der
Einstellwert A zu andern und die Schritte 3)~9) sind zu
wiederholen, bis die Differenz innerhalb des og. Bereichs
liegt.
Wenn der Einsteflwert A nicht korrekt ist, variiert die Posi-
tion der Kopienflnrungskante gegentber dem Kopien-
Wiedergabefaktor.
LA
LA-LB
=+1.0mm
Scaia-Fihrungskante
Vergr6éBerungskopie (x 1.41)
< Scala-FUhrungskante
Verkleinerungskopie (x 0.70)
10) Eine 100% Kopie erstellen und prifen, ob die
Kopienfihrungskante im Bereich von 0,5 +1,0 mm von dem
Referenzpunkt der Position der Papierfihrungskante liegt.
Liegt diese auferhalb des og. Bereichs, ist der Einstellwert
B zu andern und Schritt 10) zu wiederholen, bis diese in-
nerhalb des og. Bereichs liegt.
Scala
0.541.0mm
Papierfahrungskante
b. Einstellung der Leerflache
IL Zusammenfassung
Nach Einstellung der Kopierbildposition mit Simulation 50-1 den
Simulationsmodus 50-1 auswahien, um die Leerflache einzustelien.
Die Einstellung erfolgt durch Anderung des Zeitintervalls vom
Einschalten des Spiegelmotors bis zum Einschalten des
Hauptcoronagitters.
Andererseits wird die Leerflache der hinteren Kante durch Ver-
schiebung der Ausschaltzeit des Hauptcoronagitters eingestellt,
nachdem die PPD2 die hintere Papierkante erkennt und sich
ausscnaltet.
Diese Simulation erméglicht die Einstellung der Kopierbildposi-
tion und des farbfreien Bereiches der
Fuhrungskanten/Hinterkanten. Die Einstellung erfolgt durch die
Belichtungswahltasie.
Belichtungs-
pegel 1
Belichtungs-
pegel 3
Belichtungs-
Displaylampe
pegel 5
Automatische
Belichtungs-
lampe
Leerflache der
| hinteren Kante
Leerflache der |
| F@hrungskante | Soliwert A
Autmatische/
Manuelle
Belichtungs-
lampe
Sollwert B,
