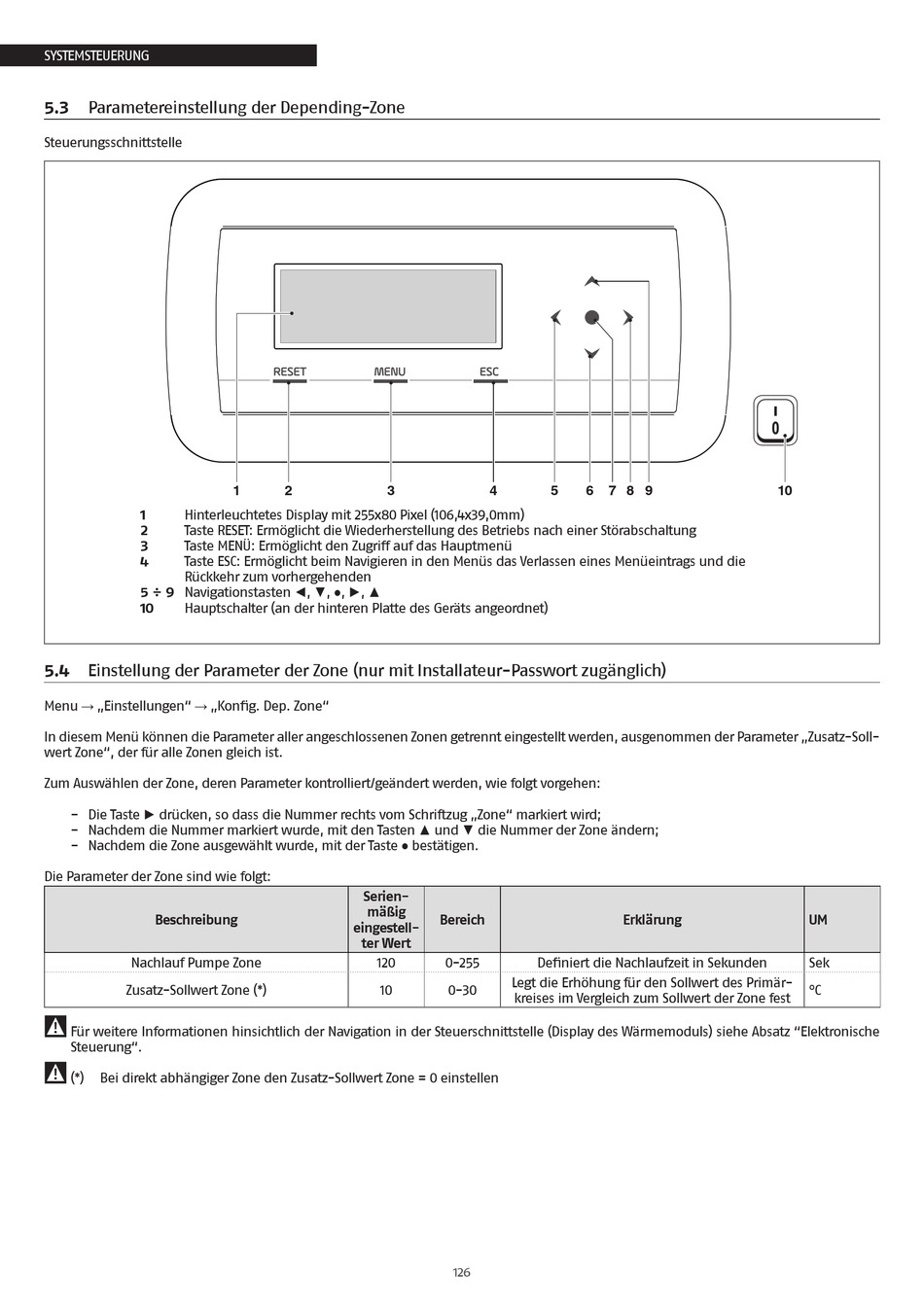

SYSTEMSTEUERUNG
5.3
Parametereinstellung der Depending-Zone
Steuerungsschnittstelle
1
Hinterleuchtetes Display mit 255x80 Pixel (106,4x39,0mm)
2
Taste RESET: Ermöglicht die Wiederherstellung des Betriebs nach einer Störabschaltung
3
Taste MENÜ: Ermöglicht den Zugriff auf das Hauptmenü
4
Taste ESC: Ermöglicht beim Navigieren in den Menüs das Verlassen eines Menüeintrags und die
Rückkehr zum vorhergehenden
5 ÷ 9 Navigationstasten ◄, ▼, ●, ►, ▲
10
Hauptschalter (an der hinteren Platte des Geräts angeordnet)
5.4
Einstellung der Parameter der Zone (nur mit Installateur-Passwort zugänglich)
Menu → „Einstellungen" → „Konfig. Dep. Zone"
In diesem Menü können die Parameter aller angeschlossenen Zonen getrennt eingestellt werden, ausgenommen der Parameter „Zusatz-Soll-
wert Zone", der für alle Zonen gleich ist.
Zum Auswählen der Zone, deren Parameter kontrolliert/geändert werden, wie folgt vorgehen:
− Die Taste ► drücken, so dass die Nummer rechts vom Schriftzug „Zone" markiert wird;
− Nachdem die Nummer markiert wurde, mit den Tasten ▲ und ▼ die Nummer der Zone ändern;
− Nachdem die Zone ausgewählt wurde, mit der Taste ● bestätigen.
Die Parameter der Zone sind wie folgt:
Beschreibung
Nachlauf Pumpe Zone
Zusatz-Sollwert Zone (*)
9
Für weitere Informationen hinsichtlich der Navigation in der Steuerschnittstelle (Display des Wärmemoduls) siehe Absatz "Elektronische
Steuerung".
9
(*)
Bei direkt abhängiger Zone den Zusatz-Sollwert Zone = 0 einstellen
1
2
3
Serien-
mäßig
eingestell-
ter Wert
120
10
4
5
6
7
Bereich
0-255
Definiert die Nachlaufzeit in Sekunden
Legt die Erhöhung für den Sollwert des Primär-
0-30
kreises im Vergleich zum Sollwert der Zone fest
126
8
9
10
Erklärung
UM
Sek
°C
