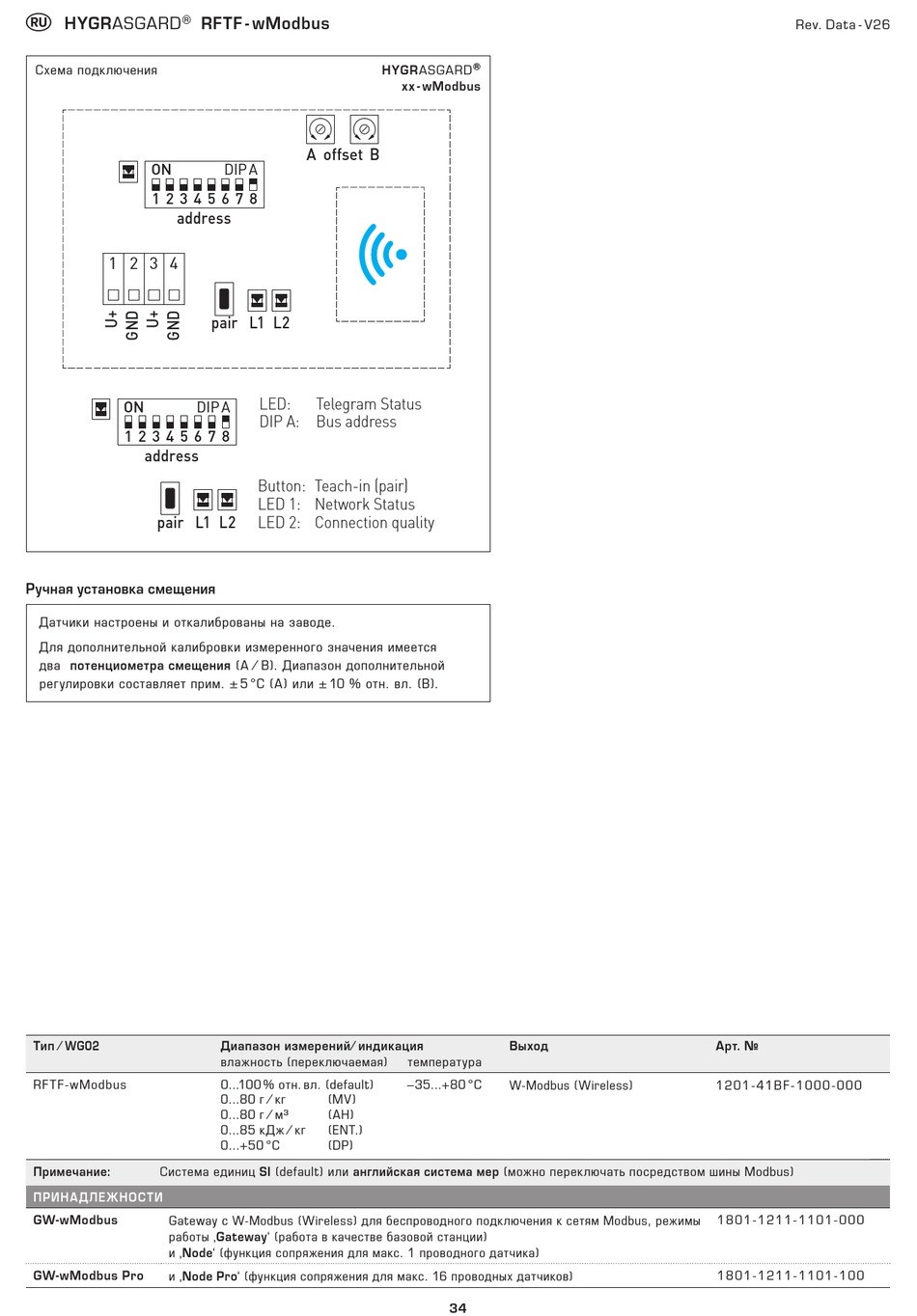

S+S REGELTECHNIK HYGRASGARD RFTF-wModbus Bedienungs- Und Montageanleitung Seite 34

r
®
HYGRASGARD
Схема подключения
ON
1 2 3 4 5 6 7 8
address
1 2 3 4
ON
DIP A
1 2 3 4 5 6 7 8
address
pair L1
Ручная установка смещения
Датчики настроены и откалиброваны на заводе.
Для дополнительной калибровки измеренного значения имеется
два потенциометра смещения (A ⁄ B). Диапазон дополнительной
регулировки составляет прим. ± 5 °C (A) или ± 10 % отн. вл. (B).
Тип ⁄ WG02
RF TF-wModbus
Примечание: Система единиц SI (default) или английская система мер (можно переключать посредством шины Modbus)
ПРИНА Д ЛЕЖНОСТИ
GW-wModbus
Gateway с W-Modbus (Wireless) для беспроводного подключения к сетям Modbus, режимы
работы ‚Gateway' (работа в качестве базовой станции)
и ‚Node' (функция сопряжения для макс. 1 проводного датчика)
GW-wModbus Pro и ‚Node Pro' (функция сопряжения для макс. 16 проводных датчиков)
RFTF - wModbus
A offset B
DIP A
pair L1 L2
LED: Telegram Status
DIP A: Bus address
Button: Teach-in (pair)
LED 1: Network Status
L2
LED 2: Connection quality
Диапазон измерений ⁄ индикация
влажность (переключаемая)
0...100 % отн. вл. (default)
0...80 г ⁄ кг (MV)
0...80 г ⁄ м³ (AH)
0...85 кДж ⁄ кг (ENT.)
0...+50 °C (DP)
HYGRASGARD ®
xx - wModbus
Выход
температура
–35...+80 °C W-Modbus (Wireless)
34
Rev. Data - V26
Арт. №
1201- 41B F-10 00-000
18 01-1211- 1101- 000
18 01-1211- 1101- 100
