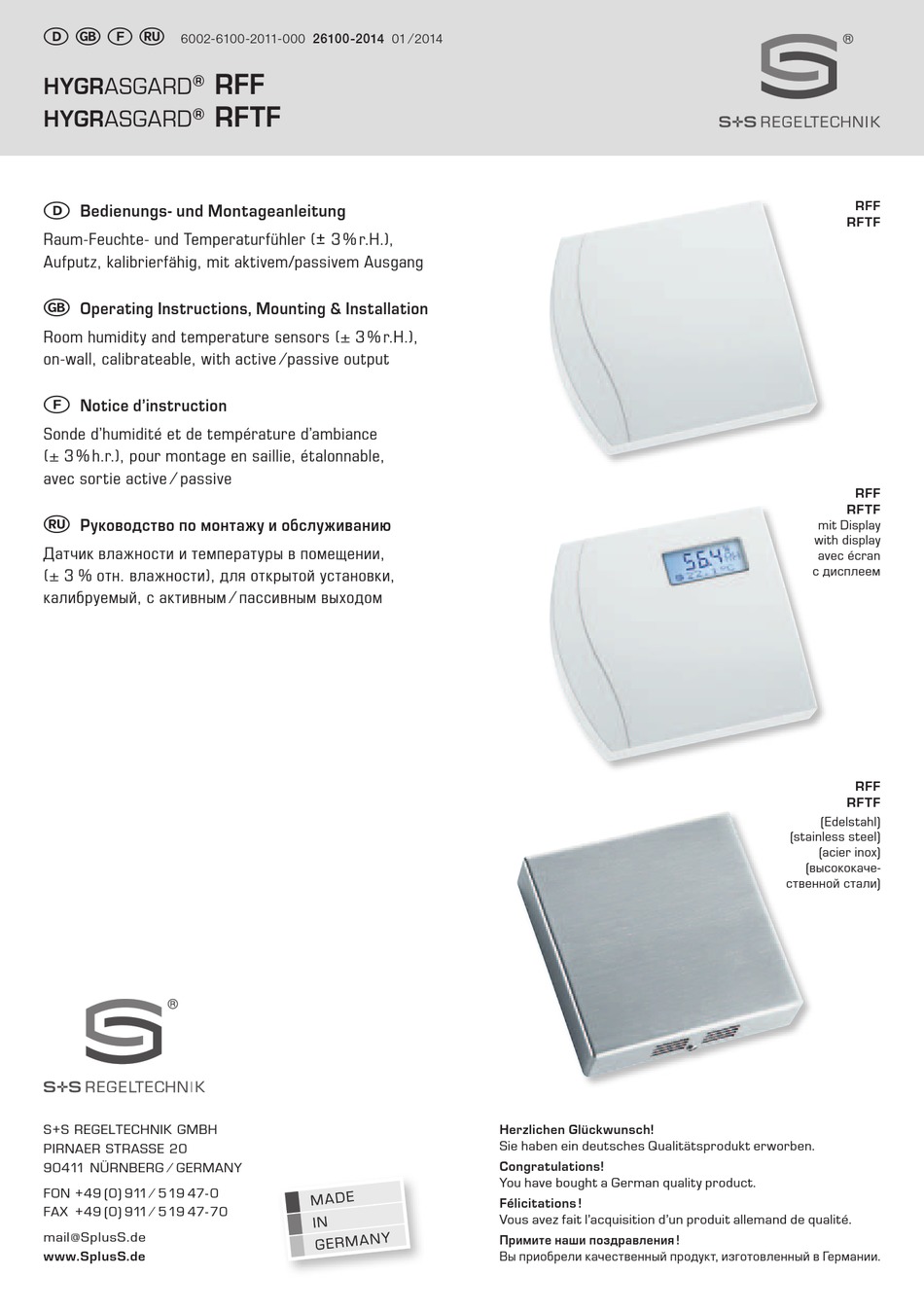

6002-6100-2011-000 26100-2014 01 ⁄ 2014
RFF
HYGRASGARD
® 
RFTF
HYGRASGARD
® 
D
Bedienungs- und Montageanleitung
Raum-Feuchte- und Temperaturfühler (± 3 % r.H.),
Aufputz, kalibrierfähig, mit aktivem/passivem Ausgang
G
Operating Instructions, Mounting & Installation
Room humidity and temperature sensors (± 3 % r.H.),
on-wall, calibrateable, with active ⁄ passive output
F
Notice d'instruction
Sonde d'humidité et de température d'ambiance
(± 3 % h.r.), pour montage en saillie, étalonnable,
avec sortie active ⁄ passive
r
Руководство по монтажу и обслуживанию
Датчик влажности и температуры в помещении,
(± 3 % отн. влажности), для открытой установки,
калибруемый, с активным ⁄ пассивным выходом
S+S REGELTECHNIK GMBH
PIRNAER STRASSE 20
90411 NÜRNBERG ⁄ GERMANY
FON +49 (0) 911 ⁄ 5 19 47- 0
FAX +49 (0) 911 ⁄ 5 19 47- 70
mail@SplusS.de
www.SplusS.de
Herzlichen Glückwunsch!
Sie haben ein deutsches Qualitätsprodukt erworben.
Congratulations!
You have bought a German quality product.
Félicitations !
Vous avez fait l'acquisition d'un produit allemand de qualité.
Примите наши поздравления !
Вы приобрели качественный продукт, изготовленный в Германии.
RFF
RFTF
RFF
RFTF
mit Display
with display
avec écran
с дисплеем
RFF
RFTF
(Edelstahl)
(stainless steel)
(acier inox)
(высококаче-
ственной стали)

Werbung

loading

Verwandte Anleitungen für S+S REGELTECHNIK HYGRASGARD RFTF

Inhaltszusammenfassung für S+S REGELTECHNIK HYGRASGARD RFTF

  • Seite 1 калибруемый, с активным ⁄ пассивным выходом RFTF (Edelstahl) (stainless steel) (acier inox) (высококаче- ственной стали) S+S REGELTECHNIK GMBH Herzlichen Glückwunsch! Sie haben ein deutsches Qualitätsprodukt erworben. PIRNAER STRASSE 20 Congratulations! 90411 NÜRNBERG ⁄ GERMANY You have bought a German quality product.
  • Seite 2 D G F r HYGRASGARD ®  RFTF HYGRASGARD ®  Gehäuse Frija II Maßzeichnung Enclosure Frija II Dimensional drawing Plan coté boîtier Frija II Габаритный чертеж Корпус Frija II Maßzeichnung Gehäuse Edelstahl Dimensional drawing Enclosure stainless steel Plan coté boîtier acier inox Корпус...

  • Seite 3: Technische Daten

    ® HYGRASGARD RFF ⁄ RFTF Qualitätsprodukt für HKL-Bereich, Genauigkeit 3 % r. H. Der kalibrierfähige Feuchte- und Temperatursensor HYGRASGARD ® RFF ⁄ RFTF misst die relative Feuchte und ⁄ oder die Temperatur der Luft. Er wandelt die Messgrößen Feuchte und Temperatur in ein Normsignal von 0 - 10 V oder 4...20 mA um, ist wahlweise mit Display (zur Anzeige der Ist- Feuchte und -Temperatur) oder ohne Display erhältlich, in formschönen Gehäuse aus Kunststoff, mit Schnapp deckel, Unterteil mit 4-Lochbefestigung, für Montage auf senkrecht oder waagerecht installierten UP-Dosen, mit Sollbruchstelle für Aufputz anschluss oder in Gehäuse aus Edelstahl (Ober- und Unterteil sind aus Edelstahl, der Deckel ist geschraubt), vandalensichere Ausführung z.B.
  • Seite 4 Typ ⁄ WG1 Messbereich ⁄ Anzeige Ausgang Display Art.-Nr. Bezeichnung Feuchte Temperatur Feuchte Temperatur RFF - I I - Variante R F F - I 0 …100 % r. H. – 4 … 20 mA – 1201-4132-0000-000 R F F - I _ D I S P L AY 0 …100 % r.
  • Seite 5 Anzeige RFF ⁄ RFTF Display Die zweistellige Anzeige wechselt zwischen dem IST-Feuchtewert in % r. H. und dem IST-Temperaturwert in °C. Zur besseren Ablesbarkeit ist eine Hintergrundbeleuchtung vorhanden. Feuchtetabelle Temperaturtabelle MB: 0 …100 % r. H. MB: 0 …+50 °C °C r.H.
  • Seite 6 Schaltbild RFTF - U - x Schaltbild RFTF - I - x RFTF - U - x mit Display RFTF - I - x mit Display Stecker Display Stecker Display +UB 24V AC/DC +UB 24V DC Ausgang Feuchte 0-10V in % r.H. Ausgang Feuchte 4-20mA in % r.H.
  • Seite 7 Anschlussbild RFTF - U Anschlussbild RFTF - I Ausgang: mit ⁄ ohne Display Ausgang: mit ⁄ ohne Display 0 -10 V 4 ... 20 mA 230V AC 230V AC Bürde 24V AC/DC 24V DC 1 2 3 4 1 2 3 4 HINWEIS Bei den Stromtransmittern muss der Feuchteausgang (Pin 2) grundsätzlich angeschlossen werden!

  • Seite 8: Versorgungsspannung

    VERSORGUNGSSPANNUNG: Einzelbetrieb Schaltbild Als Verpolungsschutz der Betriebsspannung ist bei dieser Gerätevariante eine Einweggleichrichtung bzw. Verpolungschutzdiode integriert. Diese interne Einweggleichrichtung erlaubt auch den Betrieb mit AC-Versorgungs- spannung bei 0 - 10 V Geräten. Das Ausgangssignal ist mit einem Messgerät abzugreifen. Hierbei wird die Ausgangsspannung gegen das Nullpotenial (O V) der Eingangsspannung Schaltung ge messen!
  • Seite 9 Wichtige Hinweise – Dieses Gerät darf nur in schadstofffreier, nicht kondensierender Luft, ohne Über- oder Unterdruck am Sensorelement eingesetzt werden. – Bei Aussen- und Kanalfühlern schützt der Sinterfilter des Sensorelementes den Feuchtesensor vor eventuellen Staub belastungen. Dieser Filter sollte bei Verunreinigung ⁄ Verschmutzung regelmäßig gewartet werden. –...

  • Seite 10: Technical Data

    ® HYGRASGARD RFF ⁄ RFTF Quality product for HVAC sector, accuracy 3 % r. H. ® The calibrateable room humidity and temperature sensor HYGRASGARD RFF ⁄ RFTF measures the relative humidity and ⁄ or temperature of air. It converts the measurands humidity and temperature into standard signals of 0 -10 V or 4...20 mA and is optional available with or without display (for displaying actual humidity and actual temperature) in an elegant enclosure made of plastic, with snap-on lid, base with 4-hole attachment for installation on vertically or horizontally installed in-wall flush boxes, with predetermined breaking point for on-wall cable entry, or in enclosures made of stainless steel (top and bottom part are of stainless steel, the lid is screwed on), vandalism-secure version e.g.
  • Seite 11 Type ⁄ WG1 Measuring Range ⁄ Readout Output Display Item No. Designation Humidity Temperature Humidity Temperature RFF - I I - variant R F F - I 0 …100 % r. H. – 4 … 20 mA – 1201-4132-0000-000 R F F - I _ DI S P L AY 0 …100 % r.
  • Seite 12 Display RFF ⁄ RFTF Readout The two-line display readout switches between the ACTUAL humidity reading in % r. H. and the ACTUAL temperature reading in °C. Backlighting is installed for better instrument readability. Humidity table Temperature table MR: 0 …100 % r. H. MR: 0 …+50 °C °C r.H.
  • Seite 13 Schematic diagram RFTF - U - x Schematic diagram RFTF - I - x RFTF - U - x with display RFTF - I - x with display Plug for display Plug for display +UB 24V AC/DC +UB 24V DC Output humidity in % r.H.
  • Seite 14 Connecting diagram RFTF - U Connecting diagram RFTF - I Output: with ⁄ without Display Output: with ⁄ without Display 0 -10 V 4 ... 20 mA 230V AC 230V AC Working resistance 24V AC/DC 24V DC 1 2 3 4 1 2 3 4 NOTE At transmitters with current output the humidity output (Pin 2)
  • Seite 15 SUPPLY VOLTAGE : Individual operation Connecting scheme For operating voltage reverse polarity protection, a one-way rectifier or reverse polarity protection diode is integrated in this device variant. This internal one-way rectifier also allows operating 0 - 10 V devices on AC supply voltage.
  • Seite 16 General notes – This device may only be used in pollutant-free non-precipitating air without above-atmospheric or below-atmospheric pressure at the sensor element. – On outdoor and duct sensors, the sinter filter of the senor element protects the humidity sensor against potential dust exposure. In case of pollution ⁄...

  • Seite 17: Caractéristiques Techniques

    ® HYGRASGARD RFF ⁄ RFTF Produit de qualité destiné au domaine CVC, précision 3 % h.r. ® Le capteur HYGRASGARD RFF ⁄ RFTF, capteur d’humidité-température étalonnable, mesure l’humidité relative et ⁄ ou la température de l’air. Il convertit les grandeurs de mesure, humidité et température, en un signal normalisé de 0 - 10 V ou de 4...20 mA, il est disponible au choix avec ou sans écran (pour afficher l’humidité...
  • Seite 18 Désignation ⁄ WG1 plage de mesure ⁄ affichage sortie écran référence humidité température humidité température RFF - I variante I R F F - I 0 …100 % h.r. – 4 … 20 mA – 1201-4132-0000-000 R F F - I _ DI S P L AY 0 …100 % h.r.
  • Seite 19 Affichage RFF ⁄ RFTF écran rétro-éclairé L’affichage à deux chiffres commute entre la valeur de l’humidité effective en % h.r. et la valeur de la température effective en °C. Afin de garantir une meilleure lisibilité des valeurs, l’appareil est muni d’un écran rétro-éclairé.
  • Seite 20 Schéma de raccordement RFTF - U - x Schéma de raccordement RFTF - I - x RFTF - U - x avec écran RFTF - I - x avec écran Plug for display Plug for display +UB 24V AC/DC +UB 24V DC Output humidity in % r.H.
  • Seite 21 Schéma de raccordement RFTF - U Schéma de raccordement RFTF - I Sortie: avec ⁄ sans écran Sortie: avec ⁄ sans écran 0 -10 V 4 ... 20 mA 230V AC 230V AC Working resistance 24V AC/DC 24V DC 1 2 3 4 1 2 3 4 NOTE Sur les transmetteurs d'électricité, la sortie d'humidité...
  • Seite 22 TENSION D’ALIMENTATION : Schéma de raccordement individuel Cette variante d’appareil est dotée d’une protection contre l’inversion de polarité, c’.-à.-d. elle comprend un redressement demi-onde (diode de redresse ment). Grâce à cette diode de redressement intégrée, les appareils 0 -10 V peuvent également être alimentés en courant alternatif. Le signal de sortie doit être prélevé...
  • Seite 23 Généralités – Cet appareil ne doit être utilisé que dans un air non pollué, sans risque de condensation, sans risque de surpression ou dépression sur l’élément sensible. – Dans le cas des sondes extérieures et des sondes pour montage en gaine, le filtre fritté de l’élément sensible protège la sonde d’humidité contre la pénétration des particules de poussières.

  • Seite 24: Технические Данные

    ® HYGRASGARD RFF ⁄ RFTF Высококачественный датчик для систем отопления, вентиляции и кондиционирования воздуха, точность 3 % относительной влажности ® Калибруемый канальный датчик влажности ⁄ температуры HYGRASGARD RFF ⁄ RFTF измеряет относительную влажность и температуру воздуха. Он преобразует измеряемые величины влажности и температуры в нормированный сигнал 0 - 10 В или 4 ... 20 мА, доступен в исполнениях с...
  • Seite 25 Тип ⁄ группа товаров 1 Диапазон изм. ⁄ индикация Выход Дисплей Арт. № Обозначение влажность температура влажность температура RFF - I I - Варианта R F F - I 0 …100 % отн. вл. – 4 … 20 мA – 1201-4132-0000-000 R F F - I _ DI S P L AY 0 …100 % отн.
  • Seite 26 Подключение RFF ⁄ RFTF дисплея Двухразрядный индикатор попеременно отображает измеренные значения влажности в процентах и температуры в °C. Для лучшей читаемости использована фоновая подсветка. Таблица значений Таблица значений влажности температуры Диап. вл.: Диап. вл.: 0 …100 % отн. вл. 0 …+50 °C °C отн.
  • Seite 27 Схема подключения RFTF - U - x Схема подключения RFTF - I - x RFTF - U - x с дисплеем RFTF - I - x с дисплеем Plug for display Plug for display +UB 24V AC/DC +UB 24V DC Output humidity in % r.H.
  • Seite 28 Схема подключения RFTF - U Схема подключения RFTF - I Выход: с дисплеем ⁄ без дисплея Выход: с дисплеем ⁄ без дисплея 0 -10 В 4 ... 20 мA 230V AC 230V AC Working resistance 24V AC/DC 24V DC 1 2 3 4 1 2 3 4 ПРИМЕЧАНИЕ...

  • Seite 29: Напряжение Питания

    НАПРЯЖЕНИЕ ПИТАНИЯ: Одиночное подключение Схема соединения В качестве защиты от неправильного подключения рабочего напряжения в данный вариант прибора интегрирован однополупериодный выпрямитель или диод защиты от напряжения обратной полярности. В случае приборов, рассчитанных на напряжение 0 – 10 В, этот встроенный выпрямитель допускает...
  • Seite 30 Указания к продуктам – Данный прибор допускается применять только в воздухе без конденсата и вредных веществ, при отсутствии пониженного или повышенного давления вблизи чувствительного элемента. – В случае датчиков для наружной и канальной установки защита чувствительного элемента датчика влажности от возможного скопления пыли обеспечива- ется...
  • Seite 31 Reprints, in part or in total, are only permitted with the approval of S+S Regeltechnik GmbH. La reproduction des textes même partielle est uniquement autorisée après accord de la société S+S Regeltechnik GmbH. Перепечатка, в том числе в сокращенном виде, разрешается лишь с согласия S+S Regeltechnik GmbH.
  • Seite 32 D G F r HYGRASGARD ®  RFTF HYGRASGARD ® ...
