Inhaltszusammenfassung für S+S REGELTECHNIK PREMASGARD 814 Modbus Serie
Seite 1

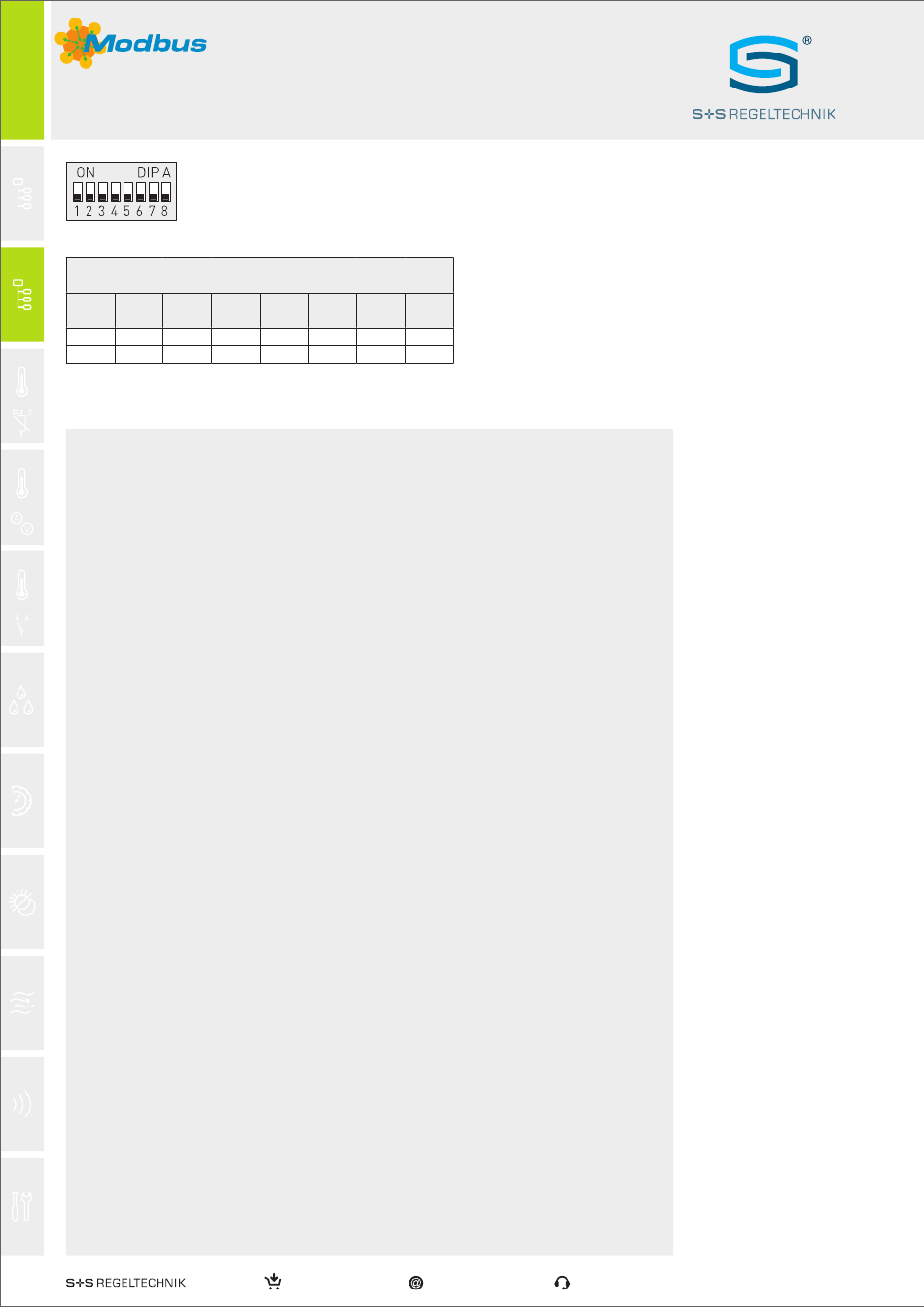

Busadresse (DIP A) im Binärformat DIP-Schalter [ A ] zur Einstellung der Busadresse : Busadresse (binärcodiert, Wertigkeit 1 bis 247 einstellbar) Beispiel zeigt 128 + 64 + 1 = 193 als Modbus-Adresse. DIP-Schalter 0 0 1 1 0 0 1 1 0 1 1 0 0 1 0 1 1 0 0 1 0 1 1 1 1 1 0 0 1 0 0 1...
Seite 2
Busparameter (DIP B) und Konfiguration DIP-Schalter [ B ] zur Einstellung der Busparameter: Baudrate Parity Parity-Sicherung 8N1-Modus Busabschluss (einstellbar) (einstellbar) (ein/aus) (ein/aus) (ein/aus) 9600 Baud EVEN aktiv aktiv aktiv (gerade) (1 Stoppbit) 19200 Baud 38400 Baud inaktiv (keine Parität) inaktiv (default) inaktiv (ungerade) (2 Stoppbits)
Seite 3
Display-Anzeige individuell programmierbar über Modbusschnittstelle Display (Baldur) Display (Tyr 2) Symbolik und Anzeigebeispiele Symbolik und Anzeigebeispiele alternativer Kenn größen Anzeige über Index programmierbar Display (Tyr 3) Symbolik und Anzeigebeispiel Anzeigebereich individuell programmierbar für zwei- und dreizeilige Displays Über die Modbusschnittstelle sind unsere Displays ansteuerbar. Somit können beispielsweise auch Meldungen von der SPS angezeigt werden.
Seite 4
Display-Anzeige individuell programmierbar über Modbusschnittstelle Aufbau der Segment-Muster Display ( Baldur ) zweizeilig, Ausschnitt ca. 36 x 15 mm Dot A Dot B Dot DP Dot C Dot D Prozent 14-Segment 1 14-Segment 2 Dot Matrix Display ( Tyr 2 ) Display ( Tyr 3 ) dreizeilig, Ausschnit ca.
Seite 5
Allgemeiner Aufbau Busstruktur und Bustopologie mit Abschluss- und Vorspannungswiderständen Allgemeiner Aufbau Busstruktur MODBUS RTU-Master Passiver Aktiver Abzweig Abzweig RS-485 Leitungs- Leitungs- Stammleitung abschluss abschluss (Trunk-Kabel) Stichleitung (Drop-Kabel) Slave n Stichleitung: Mehrfachabzweigung n: Slave 1 Slave 2 kürzer 20m kürzer 40m/n Bustopologie mit Abschluss- Allgemeiner Aufbau Busstruktur und Vorspannungswiderständen...
Seite 6
Allgemeine technische Daten Modbus-Sensoren (RTU-Kabel) Modbus Sensoren TECHNISCHE DATEN (Tyr3) (RTU-Kabel) Spannungsversorgung: 24 V AC (± 20 %); 15...36 V DC Leistungsaufnahme: < 1 W ⁄ 24 V DC; < 1,6 VA ⁄ 24 V AC Stecker Display Stecker elektrischer Anschluss: siehe Schaltbild Display 0,2 - 1,5 mm², über Push-In-Klemmen...
Seite 7
Allgemeiner Aufbau Bustopologie mit Abschluss- und Vorspannungswiderständen (Mischform mit W-Modbus-Gateway) GW-wModbus Bustopologie mit Abschluss- Gateway und Vorspannungswiderständen (Tyr3) (Wireless) (Mischform) MODBUS RTU-Master ON DIP L1 L2 1 2 3 pair Pull-Up- / DIP B Vorspannungswiderstand W-Modbus 1 2 3 4 5 6 BIAS A (D1) D+ mode...
Seite 8
Allgemeine technische Daten W-Modbus-Sensoren (Wireless) W-Modbus Sensoren TECHNISCHE DATEN (Tyr3) (Wireless) Spannungsversorgung: 24 V AC (± 20 %); 15...36 V DC Leistungsaufnahme: < 2 W ⁄ 24 V DC; < 3,5 VA ⁄ 24 V AC elektrischer Anschluss: siehe Schaltbild offset 0,2 - 1,5 mm², über Push-In-Klemme DIP A...
