S+S REGELTECHNIK HYGRASGARD KFF Montageanleitung
  1. Anleitungen
  2. Marken
  3. S+S REGELTECHNIK Anleitungen
  4. Thermostate
  5. HYGRASGARD KFF
  6. Montageanleitung

S+S REGELTECHNIK HYGRASGARD KFF Montageanleitung

Vorschau ausblenden Andere Handbücher für HYGRASGARD KFF:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

  • DEUTSCH, seite 3

Quicklinks

Diese Anleitung herunterladen
D G F r
6003-1900-2015-000 31900-2015 05 ⁄ 2015

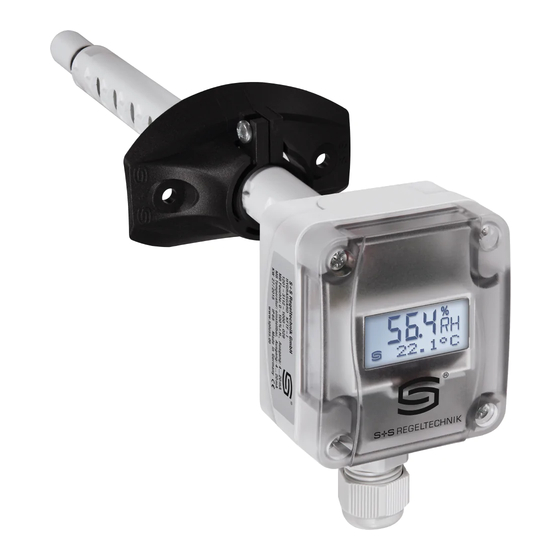

KFF - xx
HYGRASGARD
® 
KFTF - xx
HYGRASGARD
® 
D

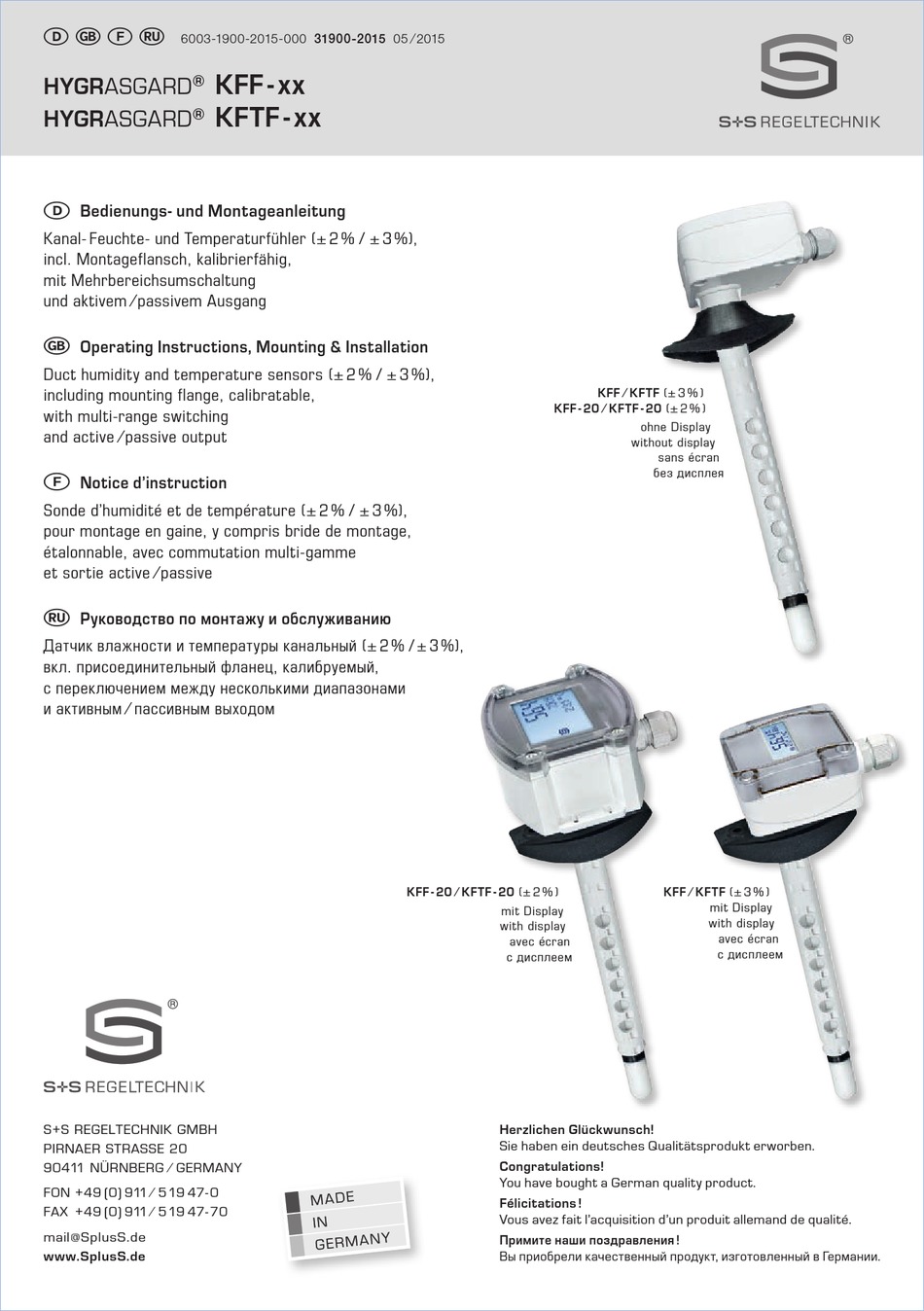

Bedienungs- und Montageanleitung
