W-Modbus (Wireless) | Installation réseau

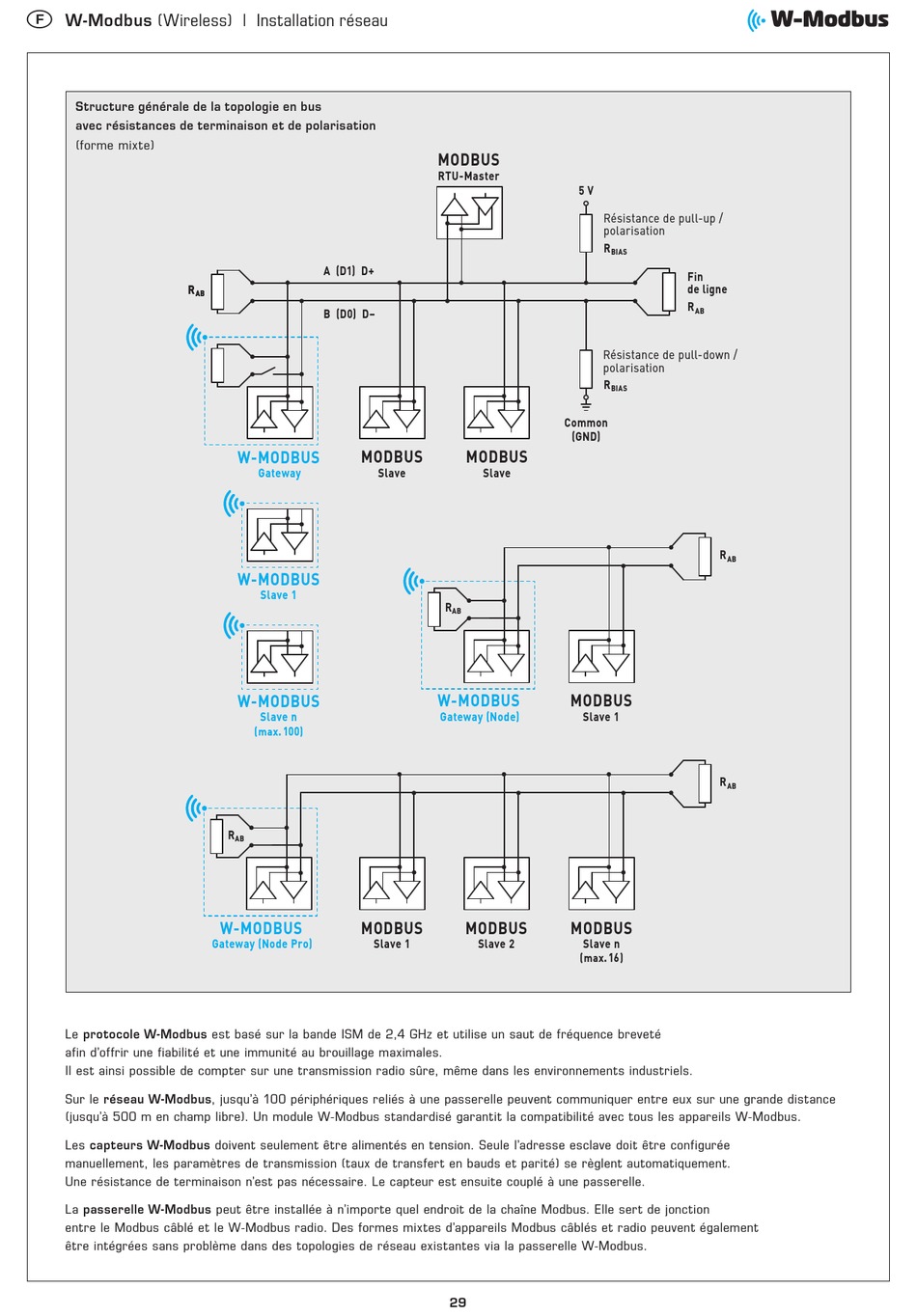

Structure générale de la topologie en bus
avec résistances de terminaison et de polarisation
(forme mixte)
R R
AB AB
Le protocole W-Modbus est basé sur la bande ISM de 2,4 GHz et utilise un saut de fréquence breveté
afin d'offrir une fiabilité et une immunité au brouillage maximales.
Il est ainsi possible de compter sur une transmission radio sûre, même dans les environnements industriels.
Sur le réseau W-Modbus, jusqu'à 100 périphériques reliés à une passerelle peuvent communiquer entre eux sur une grande distance
(jusqu'à 500 m en champ libre). Un module W-Modbus standardisé garantit la compatibilité avec tous les appareils W-Modbus.
Les capteurs W-Modbus doivent seulement être alimentés en tension. Seule l'adresse esclave doit être configurée
manuellement, les paramètres de transmission (taux de transfert en bauds et parité) se règlent automatiquement.
Une résistance de terminaison n'est pas nécessaire. Le capteur est ensuite couplé à une passerelle.
La passerelle W-Modbus peut être installée à n'importe quel endroit de la chaîne Modbus. Elle sert de jonction
entre le Modbus câblé et le W-Modbus radio. Des formes mixtes d'appareils Modbus câblés et radio peuvent également
être intégrées sans problème dans des topologies de réseau existantes via la passerelle W-Modbus.
A (D1) D+
B (D0) D–
MODBUS
W-MODBUS
Slave
Gateway
W-MODBUS
Slave 1
W-MODBUS
Slave n
(max. 100)
R
AB
W-MODBUS MODBUS
Gateway (Node Pro) Slave 1
MODBUS
RTU-Master
5 V
Résistance de pull-up /
polarisation
R
Résistance de pull-down /
polarisation
R
Common
(GND)
MODBUS
Slave
R
AB
W-MODBUS MODBUS
Gateway (Node) Slave 1
MODBUS MODBUS
Slave 2 Slave n
(max. 16)
29
BIAS
Fin
de ligne
R
AB
BIAS
R
AB
R
AB
