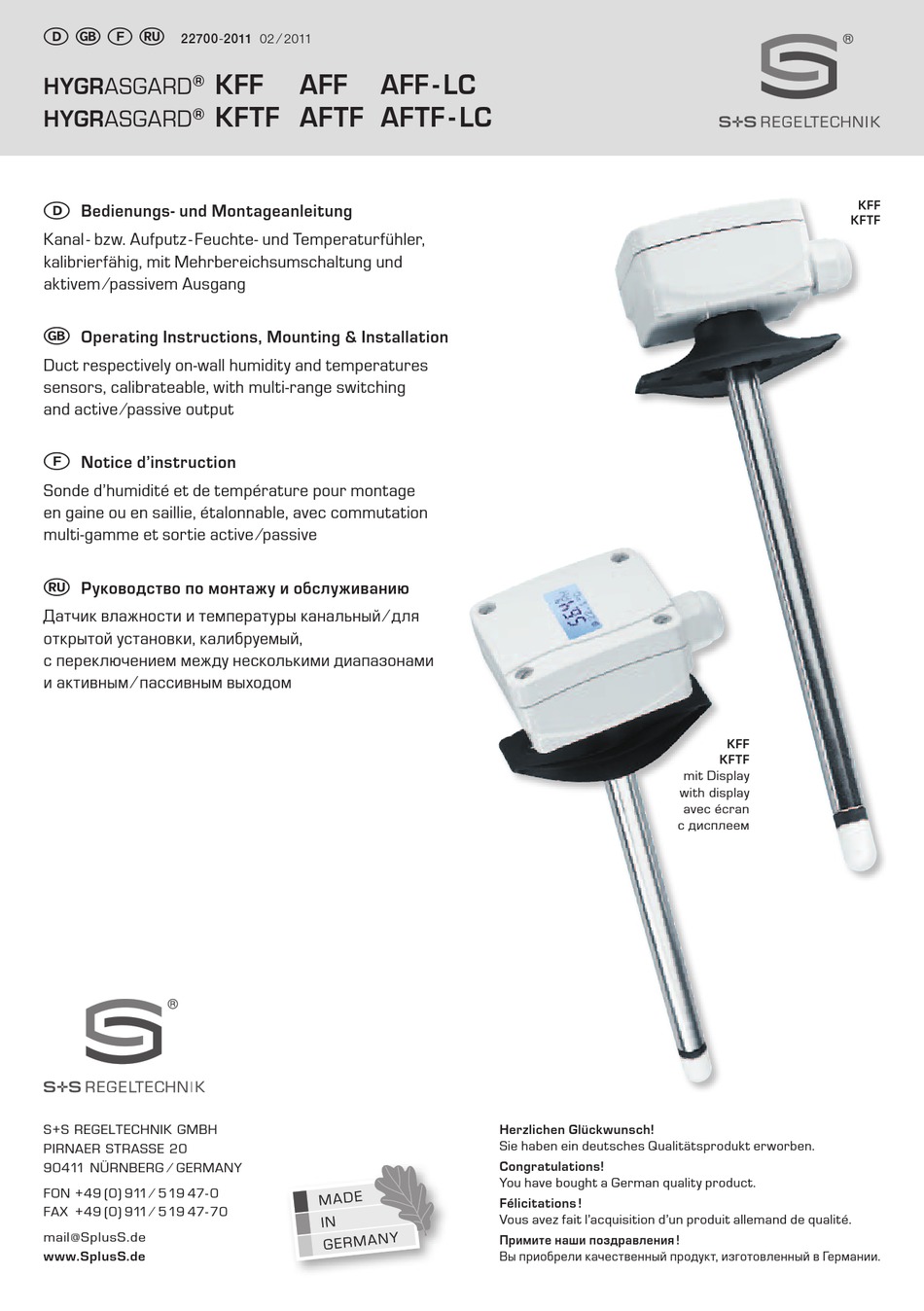

D G F r
22700-2011 02 ⁄ 2011
KFF AFF AFF - LC
HYGRASGARD
®
KFTF AFTF AFTF - LC
HYGRASGARD
®
D
Bedienungs- und Montageanleitung
Kanal - bzw. Aufputz - Feuchte- und Temperaturfühler,
kalibrierfähig, mit Mehrbereichsumschaltung und
aktivem ⁄ passivem Ausgang
G
Operating Instructions, Mounting & Installation
Duct respectively on-wall humidity and temperatures
sensors, calibrateable, with multi-range switching
and active ⁄ passive output
F
Notice d'instruction
Sonde d'humidité et de température pour montage
en gaine ou en saillie, étalonnable, avec commutation
multi-gamme et sortie active ⁄ passive
r
Руководство по монтажу и обслуживанию
Датчик влажности и температуры канальный ⁄ для
открытой установки, калибруемый,
с переключением между несколькими диапазонами
и активным ⁄ пассивным выходом
S+S REGELTECHNIK GMBH
PIRNAER STRASSE 20
90411 NÜRNBERG ⁄ GERMANY
FON +49 (0) 911 ⁄ 5 19 47- 0
FAX +49 (0) 911 ⁄ 5 19 47- 70
mail@SplusS.de
www.SplusS.de
Herzlichen Glückwunsch!
Sie haben ein deutsches Qualitätsprodukt erworben.
Congratulations!
You have bought a German quality product.
Félicitations !
Vous avez fait l'acquisition d'un produit allemand de qualité.
Примите наши поздравления !
Вы приобрели качественный продукт, изготовленный в Германии.

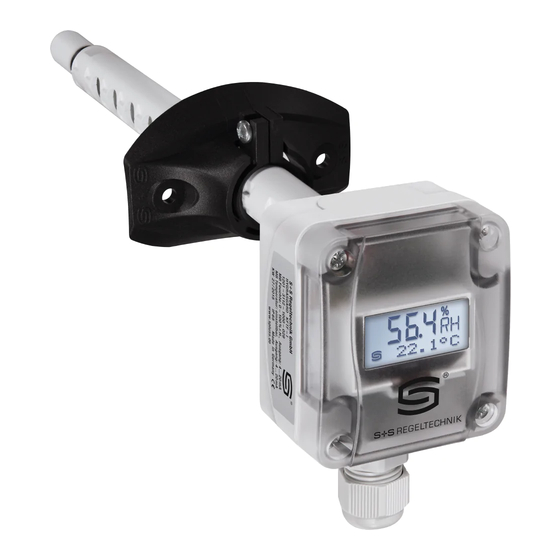

KFTF
KFF
KFTF
mit Display
with display
avec écran
с дисплеем
KFF
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für S+S REGELTECHNIK HYGRASGARD KFF
Inhaltszusammenfassung für S+S REGELTECHNIK HYGRASGARD KFF
- Seite 1 и активным ⁄ пассивным выходом KFF KFTF mit Display with display avec écran с дисплеем S+S REGELTECHNIK GMBH Herzlichen Glückwunsch! Sie haben ein deutsches Qualitätsprodukt erworben. PIRNAER STRASSE 20 Congratulations! 90411 NÜRNBERG ⁄ GERMANY You have bought a German quality product.
- Seite 2 D G F r HYGRASGARD ® KFTF HYGRASGARD ® Maßzeichnung Dimensional drawing KFTF Plan coté Габаритный чертеж Montageschema KFTF Mounting diagram Schéma de montage Схема монтажа...
-
Seite 3: Technische Daten
® HYGRASGARD KFF ⁄ KFTF, AFF ⁄ AFTF, AFF - LC ⁄ AFTF - LC Qualitätsprodukt für HKL-Bereich, Genauigkeit 3 % r. H. ® Der kalibrierfähige Außen- ⁄ Kanalfeuchte- ⁄ Temperatursensor HYGRASGARD KFF ⁄ KFTF, AFF ⁄ AFTF, AFF - LC ⁄ AFTF - LC misst die relative Feuchte und ⁄ oder die Temperatur der Luft. Er wandelt die Messgröße in ein Normsignal von 0 -10 V oder 4...20 mA um, ist wahlweise mit ⁄... - Seite 4 HYGRASGARD ® KFF und KFTF, incl. Montageflansch Ausgang: Feuchte (relativ) und Temperatur aktiv Typ ⁄ WG1 Messbereich Ausgang Feuchte (relativ) Temperatur (umschaltbar) Feuchte (relativ) Temperatur KFF - I 0 …100 % r. H. — 4 … 20 mA — KFF - U 0 …100 % r. H. — 0 - 10 V —...
- Seite 5 HYGRASGARD ® KFTF - U, x, incl. Montageflansch Ausgang: Feuchte (relativ) aktiv und Temperatur passiv Typ ⁄ WG1 Messbereich Ausgang Feuchte (relativ) Temperatur Feuchte (relativ) Temperatur KFTF - U, Pt100 0 …100 % r. H. - 20 ...+ 80 °C 0 -10 V Pt100 KFTF - U, Pt1000 0 …100 % r. H. - 20 ...+ 80 °C 0 -10 V Pt1000...
- Seite 6 Schaltbild KFTF - U Schaltbild** KFTF - I mit Display mit Display passiver Stecker passiver Stecker Sensor Display Sensor Display DIP-Schalter DIP-Schalter Mehrbereichs- Mehrbereichs- umschaltung umschaltung °C r.H. °C r.H. Offset Offset Offset Offset Temperatur: ± 5 K Temperatur: ± 5 K Feuchte: ± 10% r.H. Feuchte: ±...
- Seite 7 Temperaturtabelle MB: - 35 …+75 °C Temperaturtabelle MB: - 35 …+35 °C Feuchtetabelle MB: 0 …100 % r. H. in V in mA in V in mA in V in mA °C °C % r.H. - 35 - 35 - 30 - 30 - 25 - 25 - 20 - 20 - 15...
-
Seite 8: Versorgungsspannung
VERSORGUNGSSPANNUNG: Schaltbild Einzelbetrieb Als Verpolungsschutz der Betriebsspannung ist bei dieser Gerätevariante eine Einweggleichrichtung bzw. Verpolungschutzdiode integriert. Diese interne Einweggleichrichtung erlaubt auch den Betrieb mit AC-Versor- gungsspannung bei 0 - 10 V Geräten. Das Ausgangssignal ist mit einem Messgerät abzugreifen. Hierbei wird die Ausgangsspannung gegen das Nullpotenial (O V) der Eingangsspan- Schaltung nung ge messen! -
Seite 9: Wichtige Hinweise
Wichtige Hinweise – Dieses Gerät darf nur in schadstofffreier, nicht kondensierender Luft, ohne Über- oder Unterdruck am Sensorelement eingesetzt werden. – Bei Aussen- und Kanalfühlern schützt der Sinterfilter des Sensorelementes den Feuchtesensor vor eventuellen Staub belastungen. Dieser Filter sollte bei Verunreinigung ⁄ Verschmutzung regelmäßig gewartet werden. –... -
Seite 10: Technical Data
® HYGRASGARD KFF ⁄ KFTF, AFF ⁄ AFTF, AFF - LC ⁄ AFTF - LC Quality product for HVAC sector, accuracy 3 % r.H. The calibrateable room humidity and temperature sensor HYGRASGARD ® KFF ⁄ KFTF, AFF ⁄ AFTF, AFF - LC ⁄ AFTF - LC measures the rela- tive humidity and ⁄ or temperature of air. It converts the measurands into standard signals of 0 -10 V or 4...20 mA and is optional available with or without display. - Seite 11 HYGRASGARD ® KFF and KFTF, including mounting flange Output: Humidity (relative) and temperature active Type ⁄ WG1 Measuring Range Output Humidity (relative) Temperature (switchable) Humidity (relative) Temperature KFF - I 0 …100 % r. H. — 4 … 20 mA — KFF - U 0 …100 % r. H. — 0 - 10 V —...
- Seite 12 HYGRASGARD ® KFTF - U, x, including mounting flange Output: Humidity (relative) active, temperature passive Type ⁄ WG1 Measuring Range Output Humidity (relative) Temperature Humidity (relative) Temperature KFTF - U, Pt100 0 …100 % r. H. - 20 ...+ 80 °C 0 -10 V Pt100 KFTF - U, Pt1000 0 …100 % r. H. - 20 ...+ 80 °C 0 -10 V Pt1000...
- Seite 13 Schematic diagram KFTF - U Schematic diagram** KFTF - I with display with display Passive Plug Passive Plug sensor display sensor display DIP switches DIP switches multi-range multi-range switching switching °C r.H. °C r.H. Offset Offset Offset Offset Temperature: ± 5 K Temperature: ± 5 K Humidity: ±...
- Seite 14 Temperature table Range: - 35 …+75 °C Temperature table Range: - 35 …+35 °C Humidity table Range: 0 …100 % r. H. in V in mA in V in mA in V in mA °C °C % r.H. - 35 - 35 - 30 - 30 - 25 - 25 - 20 - 20 - 15...
-
Seite 15: Supply Voltage
SUPPLY VOLTAGE: Connecting scheme Individual operation For operating voltage reverse polarity protection, a one-way rectifier or reverse polarity protection diode is integrated in this device variant. This internal one-way rectifier also allows operating 0 – 10 V devices on AC supply voltage. The output signal is to be tapped by a measuring instrument. - Seite 16 General notes – This device may only be used in pollutant-free non-precipitating air without above-atmospheric or below-atmospheric pressure at the sensor element. – On outdoor and duct sensors, the sinter filter of the senor element protects the humidity sensor against potential dust exposure. In case of pollution ⁄...
-
Seite 17: Caractéristiques Techniques
® HYGRASGARD KFF ⁄ KFTF, AFF ⁄ AFTF, AFF - LC ⁄ AFTF - LC Produit de qualité destiné au domaine CVC, précision 3 % h.r. ® Le capteur HYGRASGARD KFF ⁄ KFTF, AFF ⁄ AFTF, AFF - LC ⁄ AFTF - LC, capteur d’humidité-température étalonnable pour montage à l’extérieur et en gaine, mesure l’humidité relative et ⁄ ou la température de l’air. Il convertit la grandeur de mesure en un signal normalisé de 0 - 10 V ou de 4...20 mA, il est disponible avec ou sans écran. - Seite 18 HYGRASGARD ® KFF et KFTF, y compris bride de montage Sortie: humidité (relative) et température actives Désignation ⁄ WG1 plage de mesure sortie humidité (relative) température (commutable) humidité (relative) température KFF - I 0 …100 % h.r. — 4 … 20 mA — KFF - U 0 …100 % h.r. — 0 - 10 V —...
- Seite 19 HYGRASGARD ® KFTF - U, x, y compris bride de montage Sortie: humidité (relative) active et température passive Désignation ⁄ WG1 plage de mesure sortie humidité (relative) température humidité (relative) température KFTF - U, Pt100 0 …100 % h.r. - 20 ...+ 80 °C 0 -10 V Pt100 KFTF - U, Pt1000 0 …100 % h.r. - 20 ...+ 80 °C 0 -10 V Pt1000...
- Seite 20 Schéma de raccordement KFTF - U Schéma de raccordement** KFTF - I avec écran avec écran Passive Plug Passive Plug sensor display sensor display DIP switches DIP switches multi-range multi-range switching switching °C r.H. °C r.H. Offset Offset Offset Offset Temperature: ± 5 K Temperature: ± 5 K Humidity: ±...
- Seite 21 Tableau de température plage de mesure: - 35 …+75 °C Tableau de température plage de mesure: - 35 …+35 °C Tableau d’humidité plage de mesure: 0 …100 % h.r. en V en mA en V en mA en V en mA °C °C % h.r. - 35 - 35 - 30 - 30...
-
Seite 22: Tension D'alimentation
TENSION D’ALIMENTATION: Schéma de raccordement individuel Cette variante d’appareil est dotée d’une protection contre l’inversion de polarité, c’.-à.-d. elle comprend un redressement demi-onde (diode de redressement). Grâce à cette diode de redressement intégrée, les appareils 0 -10 V peuvent également être alimentés en courant alternatif. Le signal de sortie doit être prélevé... - Seite 23 Généralités – Cet appareil ne doit être utilisé que dans un air non pollué, sans risque de condensation, sans risque de surpression ou dépression sur l’élément sensible. – Dans le cas des sondes extérieures et des sondes pour montage en gaine, le filtre fritté de l’élément sensible protège la sonde d’humidité contre la pénétration des particules de poussières.
-
Seite 24: Технические Данные
® HYGRASGARD KFF ⁄ KFTF, AFF ⁄ AFTF, AFF - LC ⁄ AFTF - LC Высококачественный датчик для систем отопления, вентиляции и кондиционирования воздуха, точность 3 % относительной влажности Калибруемый датчик влажности ⁄ температуры HYGRASGARD ® KFF ⁄ KFTF, AFF ⁄ AFTF, AFF - LC ⁄ AFTF - LC измеряет относительную влажность и температуру воздуха. Он преобразует измеряемые величины влажности и температуры в нормированный сигнал 0 - 10 В или... - Seite 25 HYGRASGARD ® KFF и KFTF, вкл. присоединительный фланец выход: влажность (относительная) и температура, активный Тип ⁄ группа товаров 1 Диапазон измерения Выход отн. влажности температуры (переключаемый) отн. влажности температуры KFF - I 0 …100 % отн. вл. — 4 … 20 мA — KFF - U 0 …100 % отн. вл. — 0 - 10 В...
- Seite 26 HYGRASGARD ® KFTF - U, x, вкл. присоединительный фланец выход: влажность (относительная) и температура, пассивный Тип ⁄ группа товаров 1 Диапазон измерения Выход отн. влажности температуры (переключаемый) отн. влажности температуры KFTF - U, Pt100 0 …100 % отн. вл. - 20 ...+ 80 °C 0 -10 В Pt100 KFTF - U, Pt1000 0 …100 % отн. вл. - 20 ...+ 80 °C 0 -10 В...
- Seite 27 Схема подключения KFTF - U Схема подключения** KFTF - I с дисплеем с дисплеем Passive Plug Passive Plug sensor display sensor display DIP switches DIP switches multi-range multi-range switching switching °C r.H. °C r.H. Offset Offset Offset Offset Temperature: ± 5 K Temperature: ± 5 K Humidity: ±...
- Seite 28 Таблица значений температуры Диап. вл.:- 35 …+75 °C Таблица значений температуры Диап. вл.:- 35 …+35 °C Таблица значений влажности Диап. вл.: 0 …100 % отн. вл. % отн. вл. мA мA мA °C °C - 35 - 35 - 30 - 30 - 25 - 25 - 20 - 20 - 15 - 15 - 10 - 10 10,9 12,0 13,1 10,4...
-
Seite 29: Напряжение Питания
НАПРЯЖЕНИЕ ПИТАНИЯ: Схема соединения Одиночное подключение В качестве защиты от неправильного подключения рабочего напряжения в данный вариант прибора интегрирован однополупериодный выпрямитель или диод защиты от напряжения обратной полярности. В случае приборов, рассчитанных на напряжение 0 – 10 В, этот встроенный выпрямитель до- пускает... - Seite 30 Указания к продуктам – Данный прибор допускается применять только в воздухе без конденсата и вредных веществ, при отсутствии пониженного или повышенного давления вблизи чувствительного элемента. – В случае датчиков для наружной и канальной установки защита чувствительного элемента датчика влажности от возможного скопления пыли обеспечива- ется...
- Seite 31 Reprints, in part or in total, are only permitted with the approval of S+S Regeltechnik GmbH. La reproduction des textes même partielle est uniquement autorisée après accord de la société S+S Regeltechnik GmbH. Перепечатка, в том числе в сокращенном виде, разрешается лишь с согласия S+S Regeltechnik GmbH.
- Seite 32 D G F r HYGRASGARD ® AFTF HYGRASGARD ® Maßzeichnung Dimensional drawing AFTF Plan coté Габаритный чертеж AFF AFF AFTF AFTF mit Display with display avec écran с дисплеем...
