Verdrahtung
6.2

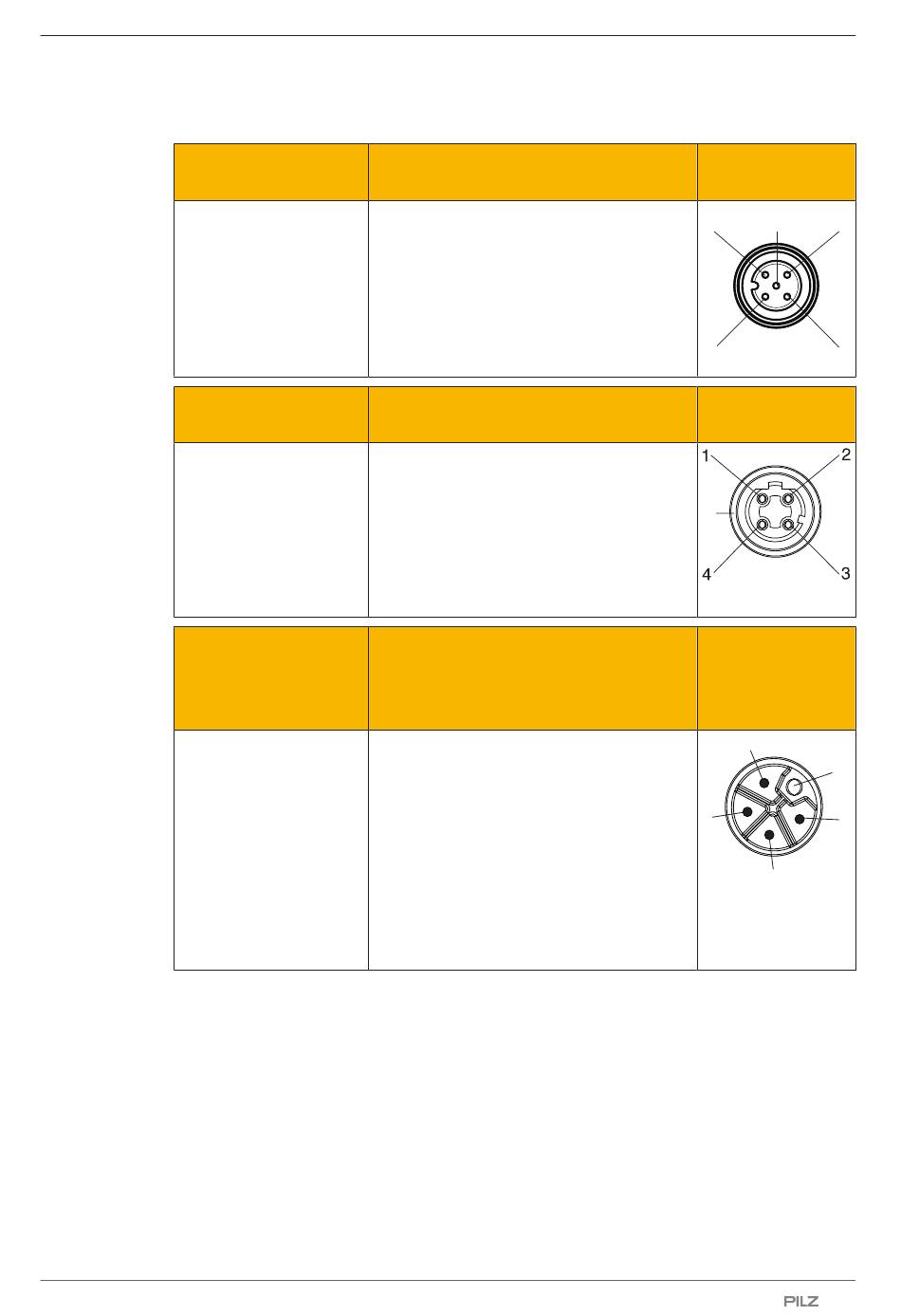

Belegung der Stecker
Eingänge
X01 bis X08
5-poliger M12 Buchsen-
stecker
A-codiert
SafetyNET p-Schnitt-
stelle X21 und X22
4-poliger M12 Buchsen-
stecker
D-codiert
Schnittstelle vom 24 V
Netzteil oder vom vor-
herigen dezentralen
Modul: X31
5-poliger M12 Stiftste-
cker
L-codiert
Bedienungsanleitung PSS67 IO1 16FDI
1004417-DE-06
Belegung
1: Testtakt x / 24 V DC
2: Eingang X+1
3: GND
4: Eingang X
5: Testtakt X+1 / 24 V DC
Belegung
1: TD+
2: RD+
3: TD-
4: RD-
5: Verbindung zu Funktionserde am
Steckergehäuse
Belegung
1: + 24 V DC Versorgungsspannung für
Device Supply
2: 0 V Versorgungsspannung für Load
Supply
3: 0 V Versorgungsspannung für Device
Supply
4: + 24 V DC Versorgungsspannung für
Load Supply
5: Verbindung zu Funktionserde
2
5
3
1
4
5
1
5
2
4
3
| 22
