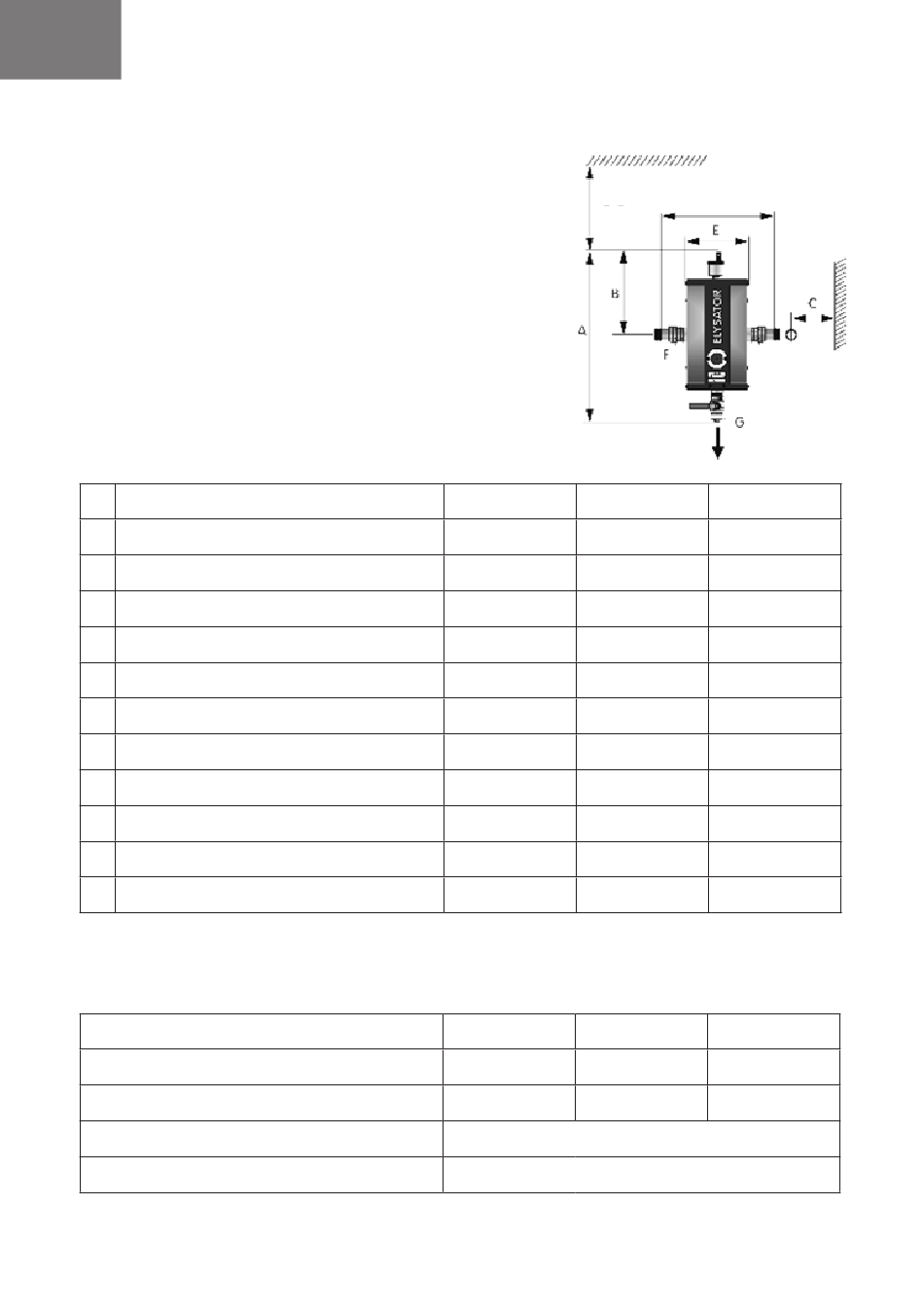

4.2. Abmessungen
Kesselmaterial: INOX 1.4301 / AISI 304 / SS 2333
Isolierung: EPP
Dimension ELYSATOR®
A Höhe über alles
Höhe (Gehäuse)
B Oberkante Mitt e Anschluss
C Wand Mitt e Anschluss
D Breite inkl. Verschraubung
E Breite
Tiefe (ohne Magnet)
Tiefe (inkl. Magnet)
F Anschluss Eingang/Ausgang
G Anschluss Entleerung
Gewicht
4.3. Leistungsdaten
ELYSATOR®
Anlagevolumen
Max Durchfl uss
Pmax
Tmax
Mindestabstand gegen oben:
80 mm
trio 10.1 trio 15.1
432 mm 580 mm
276 mm 431 mm
210 mm 290 mm
72 mm 120 mm
260 mm 360 mm
145 mm 240 mm
145 mm 240 mm
171 mm 256 mm
1 '' 1.5 ''
¾ '' ¾ ''
5 kg 9.5 kg
trio 10.1 trio 15.1
< 500 l < 1'500 l
3 m³/h 5 m³/h
6 bar
90 °C
D
trio 25.1
750 mm
610 mm
290 mm
120 mm
360 mm
240 mm
240 mm
256 mm
1.5 ''
¾ ''
13.1 kg
trio 25.1
< 5'000 l
7 m³/h
