- Seite 1 Installation Betriebsanleitung Funktion PUROTAP® micro Betrieb PUROTAP® micro blue Service swiss made...
- Seite 3 Inhaltsverzeichnis 1. Sicherheitshinweise 2. Funktion 3. Lieferumfang 4. Technische Daten 4.1. Abmessungen 4.2. Leistungsdaten 5. Montage 5.1. Anwendungen 5.1.1. Heizung nachfüllen 5.1.2. Weitere Einsatzmöglichkeiten 6. Inbetriebnahme 7. Wartung 8. Ersatzteile 9. Verbrauchsmaterial...
- Seite 4 1. Sicherheitshinweise Muss beaufsichtigt werden Durchflussgeschwindigkeit max. 4 - 5 l/min. Kein Trinkwasser Maximal 60 °C max. 4 bar Maximal 4 bar Druck @ 20 °C @ 20 °C Vor Sonnenlicht schützen Patrone nicht öffnen Hauskehricht Recycling...
- Seite 5 2. Funktion Die PUROTAP® micro Patrone Kalk und aggressive Wasserinhaltsstoffe wie Sulfate, Nitrate und Chloride filtert aus dem Trinkwasser. PUROTAP® micro ar- beitet auf Basis eines Mischbett-Ionenaustauschers und liefert demineralisier- tes Wasser in vollentsalzter Qualität, auch destillatähnliches Wasser genannt. Diese Methode gibt keine chemischen Zusätze an das Wasser ab und funktio- niert ohne Strom.
- Seite 6 4. Technische Daten 4.1. Abmessungen Gewicht Patrone: 1.5 kg Max. Druck, überwacht, temporär: 4 bar @ 20 °C Max. Temp., überwacht, temporär: 60 °C Material: PS, PP Durchmesser: 80 mm Entsorgung: Hauskehricht 80 mm Recycling: 4.2. Leistungsdaten °fH °dH 45° 25° 40° 22° 35° 20°...

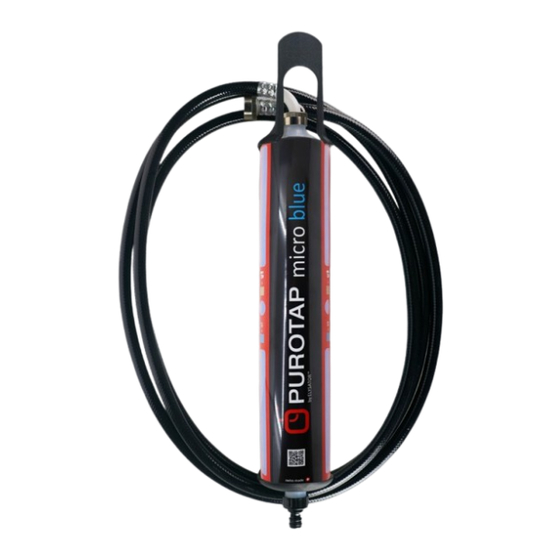

- Seite 7 5. Montage Die Patrone wird mit Hilfe der Wandhalterung an einer geeigneten Stelle an die Wand in der Nähe eines Wasserhahnes montiert. Der Schlauch kann einfach um die Halterung der Patrone gewickelt werden. Die Durchflussrichtung spielt zunächst keine Rolle. Einmal gewählt, sollte sie jedoch bis das Harz erschöpf ist (beige), beibehalten werden.
- Seite 8 5.1. Anwendungen 5.1.1. Heizung nachfüllen Gemäss Europäischen Normen ist Füllwasser für Heizungen zu demineralisieren. Die Praxis hat gezeigt, dass moderne Geräte wie Gaswandthermen, Wärmepumpen und Solaranlagen schon bei geringer Härte Schaden durch Kalkablagerungen nehmen können. Demineralisiertes Wasser aus dem PUROTAP® micro enthält fast keine Mineralien mehr.
- Seite 9 schlauch angeschlossen werden. Bitte beachten Sie, dass die Patrone dabei überwacht werden muss und nicht permanent unter Wasserdruck stehen darf. 6. Inbetriebnahme - An eine Trinkwasserleitung (≤ 4 bar) anschliessen und fertig! - Durchfluss max. 5 l/min. - Ein Festanschluss der Patrone an eine Druckleitung ist verboten. - Patrone nach längerer Standzeit vor jedem Einsatz kurz spülen um Algen- und Bakterienwachstum in der Patrone auszuschwemmen.
- Seite 10 PUROTAP® micro & mini PVC Polyflex - Schlauch 4 m 101 197 PUROTAP® micro blue, Ersatzpatrone 101 244 PUROTAP® micro, Wandhalterung zu Wandstation 9. Verbrauchsmaterial Artikel-Nr. Bezeichnung 101 197 PUROTAP® micro blue, Ersatzpatrone Alle Rechte und technische Änderungen vorbehalten. Die aktuelle Version finden Sie unter www.elysator.com. DE0923...
