Inhaltszusammenfassung für elysator PUROTAP easy II

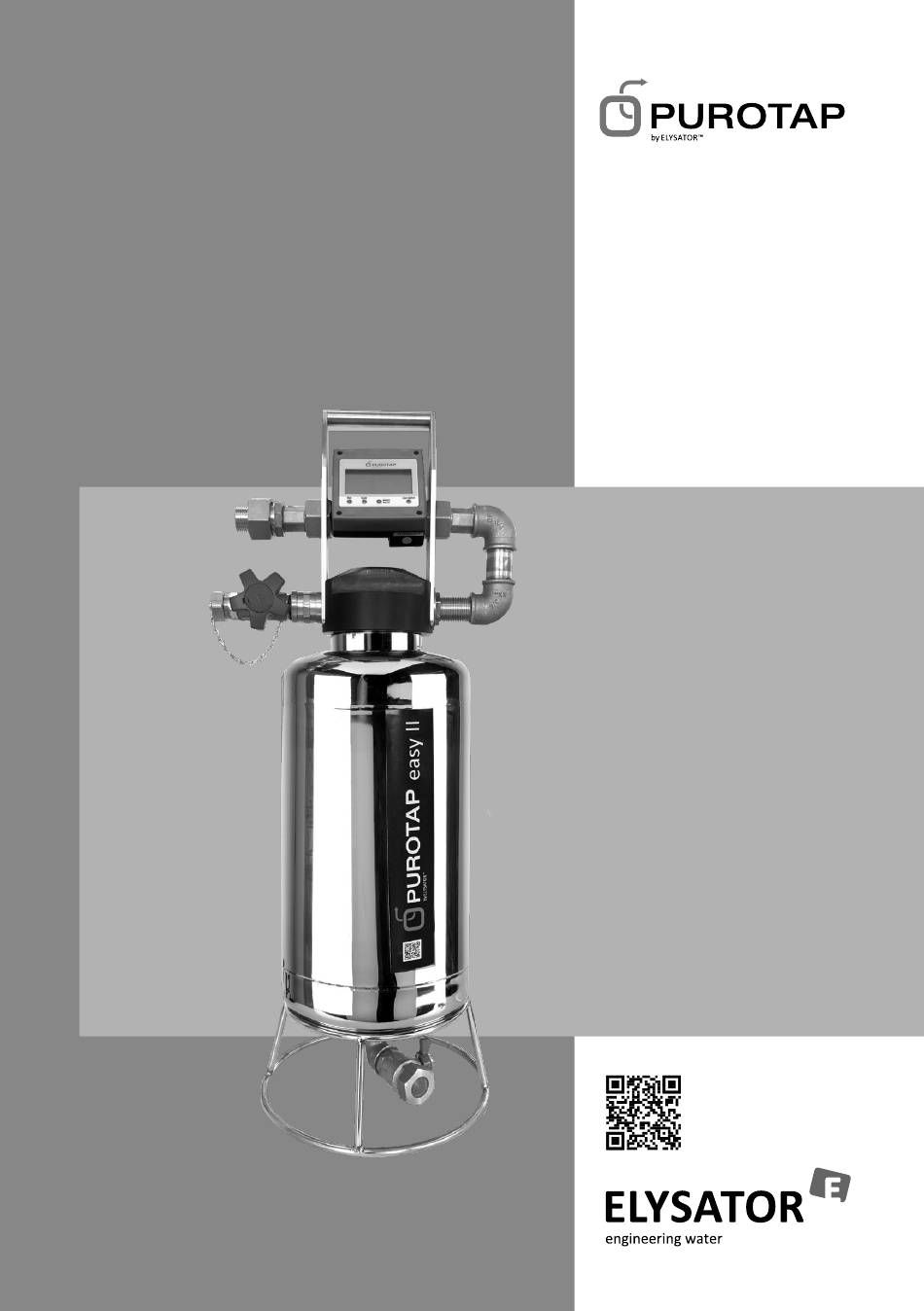

- Seite 1 Betriebsanleitung Installation PUROTAP® easy II Funktion Betrieb Wartung www.elysator.com...
- Seite 3 Inhaltsverzeichnis 1. Sicherheitshinweise 2. Funktion 3. Lieferumfang 4. Technische Daten 4.1. Gerätebeschreibung 4.2. Abmessungen 4.3. Leistungsdaten 5. Betrieb 5.1.1. Verbrauchtes Harz entleeren 5.1.2. Harzbehälter füllen 5.2. Anschluss 5.3. Inbetriebnahme 5.4. Messzähler 6. Wartung 6.1. Batteriewechsel 6.2. Feinsieb 6.3. Entleerung 7. Ersatzteile 8.
- Seite 4 1. Sicherheitshinweise Kein Trinkwasser Maximal 4 bar Druck bis 60 °C 4 bar Maximal 6 bar Druck bis 25 °C 6 bar 25 °C Durchflussgeschwindigkeit max. 15 l / min l/min...
- Seite 5 2. Funktion Der PUROTAP® easy II bereitet Wasser für die technische Anwendung in ge- schlossenen Systemen gemäss neuesten Normen (VDI 2035, SWKI BT 102-01, Ö-Norm H5195) auf. Dabei wird das Wasser mit einem Mischbett-Ionentau- scherharz demineralisiert. Das Gerät verfügt über ein integriertes Messgerät, welches die Füllmenge, den Durchfluss und die Wasserqualität permanent misst und anzeigt.
- Seite 6 4. Technische Daten 4.1. Gerätebeschreibung 1. Eingang ¾“ mit Verschlusskappe 2. Abstellhahn 3. Harzbehälter 4. Entleerungshahn mit Rundsieb 5. Kopf mit Tauchrohr 6. Messzähler PUROTAP® LFM-20 7. Haltegriff 8. Feinsieb 9. Ausgang ¾“ 4.2. Abmessungen Dimension PUROTAP® easy II Höhe 74.0 cm Breite 32.5 cm...
- Seite 7 5. Betrieb 5.1.1. Verbrauchtes Harz entleeren 1. Sechskantkappe mit Rundsieb am Entlee- rungshahn (4) abschrauben 2. Auffangsack an der Entleerung befestigen 3. Entleerungshahn öffnen 4. Abstellhahn (2) öffnen 5. So lange spülen bis kein Harz mehr im Behälter ist 6. Auffangsack von der Entleerung entfer- nen und abtropfen lassen 7.
- Seite 8 TAP® HF 12.5l nexion Harz an einer Ecke aufschneiden und Harz in den Behälter (3) einfüllen. 3. Mit etwas Wasser das Gewinde säubern. 4. Kopf mit dem Tauchrohr (5) in den Harzbehälter mittig einführen und von Hand festschrauben (Schwimmendes Harz erleichtert das Zentrieren des Rohres erheblich).
- Seite 9 5.3. Inbetriebnahme Vor der Inbetriebnahme muss der Entleerungshahn (4) am Harzbehälter geschlossen werden. Der Abstellhahn (2) musss geöffnet werden. Der Durch- fluss darf nicht höher als 15 l/min sein und kann am Messzähler überwacht werden. 5.4. Messzähler Mit dem Messzähler wird die Qualität des Füllwassers und der Durchfluss (l / min und Durchfluss gesamt) gemessen.
- Seite 10 Unit Taste Mit dieser Taste kann jederzeit zwischen der el. Leitfähigkeit (µS / c m) und der Masseinheit TDS (Total Dissolved Solids) sowie °C und °F umgeschaltet werden. Erstere sind ein Mass für den Gehalt an gelösten Mineralien im Wasser. Die Mehrzahl der europäischen Komponentenhersteller verwendet die Masseinheit µS / cm (Microsiemens).
- Seite 11 so zeigt er den letzten Messwert permanent an. Während des Durchflusses misst der Zähler immer nach 10 Litern erneut den Leitwert und zeigt diesen an. Wird dabei der Grenzwert in zwei aufeinander folgenden Messungen überschritten, so blinkt die Anzeige dauerhaft rot und ein akustisches Warnsi- gnal ertönt.
- Seite 12 PUROTAP® Kleber, Heizsystem demineralisiert 100 280 PUROTAP® LFM-20, Gerätebatterien (3x) 8. Verbrauchsmaterial Artikel-Nr. Bezeichnung 100 922 PUROTAP® HF 12.5 l highpower 101 651 PUROTAP® HF 12.5 l nexion Alle Rechte und technische Änderungen vorbehalten. Die aktuelle Version finden Sie unter www.elysator.com. DE0322...
