elysator trio 10.1 Installation, Funktion, Betrieb, Service
Vorschau ausblenden
Andere Handbücher für trio 10.1:
- Betriebsanleitung (12 Seiten) ,
- Betriebsanleitung (52 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für elysator trio 10.1
Inhaltszusammenfassung für elysator trio 10.1
- Seite 1 ELYSATOR® trio 10.1 Installation Funktion Betrieb Service www.elysator.com...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Seite 1. Sicherheitshinweise 2. Funktion 3. Lieferumfang 4. Technische Daten 4.1. Gerätebeschreibung 4.2. Abmessungen 4.3. Leistungsdaten 4.4. Druckverlust 5. Einbau 5.1. Einbauort bestimmen 5.2. Anschluss 6. Inbetriebnahme 6.1. Auffüllen / Entlüften 7. Betrieb 7.1. Systemwasser 7.2. Anodenzustand überprüfen 8. Wartung 8.1. -
Seite 4: Sicherheitshinweise
1. Sicherheitshinweise Muss beaufsichtigt werden Im normalen Müll zu entsorgen Kein Trinkwasser Maximal 90°C Maximal 6 bar Druck 6 bar... -
Seite 5: Funktion

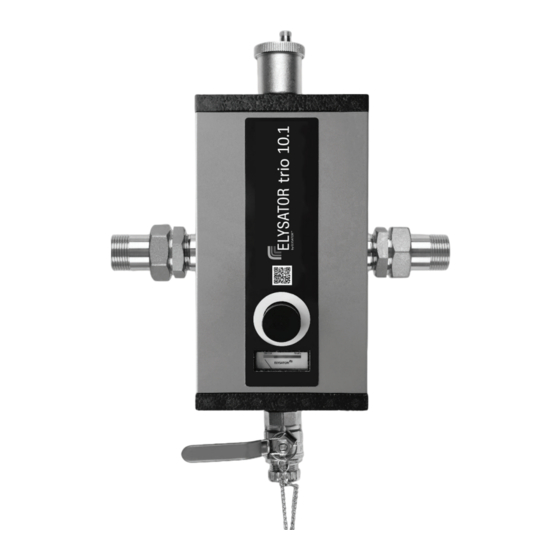

• • • • • • • • 4. Technische Daten 4.1. Gerätebeschreibung 1. Entlüfter 2. Dichtung 3. Entlüfterverschraubung 4. Funktionsanzeige 5. Abdeckung 6. Behälter mit EPP Isolation 3-teilig 7. Dichtung 8. Verschraubung 9. Verschraubung 10. Magnet 11. Entleerungshahn... -
Seite 6: Abmessungen
4.2. Abmessungen Kesselmaterial: INOX 1.4301 / AISI 304 / SS 2333 Isolierung: Dimension trio 10.1 A Höhe über alles 432 mm Mindestabstand gegen oben: 80 mm Höhe (Gehäuse) 276 mm B Oberkante Mitte Anschluss 210 mm C Wand Mitte Anschluss 72 mm D Breite inkl. Verschraubung 260 mm... - Seite 7 OHNE Filter OHNE Filter MIT Filter MIT Filter • Das gesamte Systemwasser sollte regelmässig durch den ELYSATOR® flies- sen. • Damit der Sauerstoff effizient abgeschieden werden kann, soll die Einbau- position in der Nähe der Diffusionsstelle (FBH) gewählt werden. • Zur Erleichterung der Wartung empfiehlt es sich jeweils am Ein- und Aus-...
- Seite 8 in vertikale Leitung...
- Seite 12 Alle Rechte und technische Änderungen vorbehalten. Die aktuelle Version finden Sie unter www.elysator.com. V1020...
-
Seite 13: Abschlämmen
Service Heft Installateur: Objekt: Installiert am: Apparate Nr.: Intervall für das Abschlämmen: Intervall für die Wartung: Datum Arbeiten Zähler Firma/Visum...
