6.6

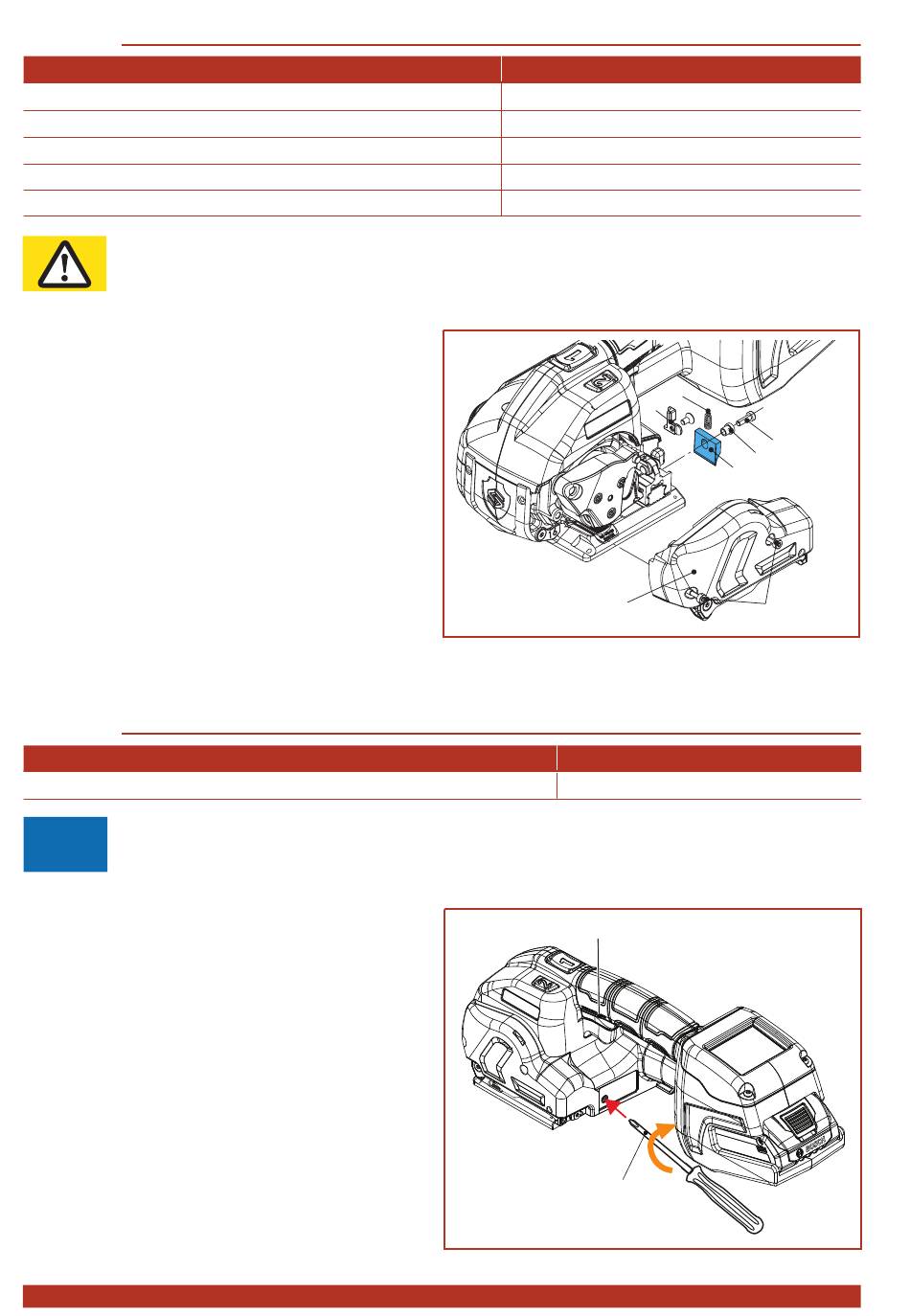

Messer ersetzen
Erforderliche Teile
BXT4-13 / BXT4-16: Messer (3) (Verschleissteil)
BXT4-19: Messer (3) (Verschleissteil)
Zylinderschraube Torx, M4 (2)
Zylinderschraube Torx, M4x12 (5)
Bundbüchse (4)
VORSICHT
Schnittverletzung!
Klinge des Messers (3) nicht berühren.
Ausbau
► Akku aus dem Gerät entfernen.
► Zwei Zylinderschrauben (2) lösen, Bandfüh-
rung innen, hinten (7) und Abdeckung (2)
entfernen.
► Zylinderschraube (5) lösen, Messer (3) mit
Bundbüchse (4) entfernen und ersetzen.
Einbau
► Der Einbau erfolgt in umgekehrter Reihenfolge.
► Vor dem Einbau des Messers (3) prüfen, ob
die Druckfeder (6) oberhalb des Messers
eingesetzt ist
► Zylinderschraube (5) mit Loctite 222 sichern.
6.7
Geräte-Reset
Erforderliches Werkzeug
Schraubendreher Torx T20 (1)
!
ACHTUNG
Der Geräte-Reset darf nur bei einer Blockade der Schweisseinheit durchgeführt werden.
► Akku aus dem Gerät entfernen.
► Schraubendreher Torx T20 (1) auf die hinten
sich befindende Zylinderschraube aufsetzen
(siehe Pfeil rot).
► Im Uhrzeigersinn zehn volle Umdrehungen
ausführen. Dazu ist ein wenig Kraftaufwand
erforderlich (keinen elektrischen Akkuschrau-
ber verwenden).
► Trigger (2) betätigen.
–
Die Schweisseinheit muss jetzt hoch
schwenken.
Konnte der Geräte-Reset nicht erfolgreich durch-
geführt werden, bitte Servicestelle kontaktieren!
28 von 32
Bestellnummer
1821.209.049
1821.209.053
1821.027.063
1913.904.125
1832.022.238
SIGNODE BXT4-13/16/19
6
7
3
1
Bestellnummer
– – –
2
1
5
4
2
V 09.24_DE
