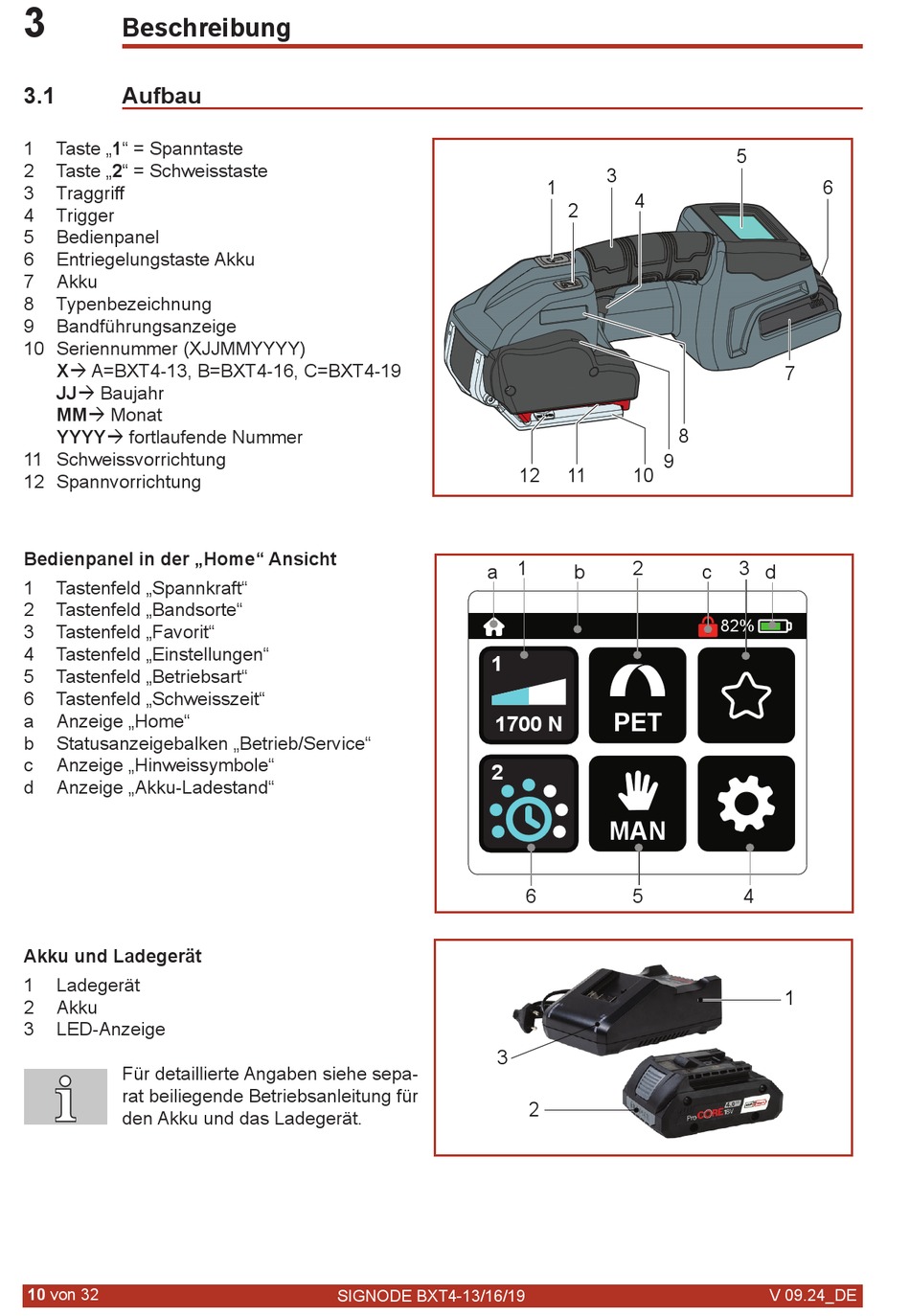

Beschreibung
3.1
Aufbau
1
Taste „1" = Spanntaste
2
Taste „2" = Schweisstaste
3
Traggriff
4
Trigger
5
Bedienpanel
6
Entriegelungstaste Akku
7
Akku
8
Typenbezeichnung
9
Bandführungsanzeige
10 Seriennummer (XJJMMYYYY)
X A=BXT4-13, B=BXT4-16, C=BXT4-19
JJ Baujahr
MM Monat
YYYY fortlaufende Nummer
11 Schweissvorrichtung
12 Spannvorrichtung
Bedienpanel in der „Home" Ansicht
1
Tastenfeld „Spannkraft"
2
Tastenfeld „Bandsorte"
3
Tastenfeld „Favorit"
4
Tastenfeld „Einstellungen"
5
Tastenfeld „Betriebsart"
6
Tastenfeld „Schweisszeit"
a
Anzeige „Home"
b
Statusanzeigebalken „Betrieb/Service"
c
Anzeige „Hinweissymbole"
d
Anzeige „Akku-Ladestand"
Akku und Ladegerät
1
Ladegerät
2
Akku
3
LED-Anzeige
Für detaillierte Angaben siehe sepa-
rat beiliegende Betriebsanleitung für
den Akku und das Ladegerät.
10 von 32
a
1
1700 N
2
3
SIGNODE BXT4-13/16/19
3
1
4
2
8
9
11
10
12
1
2
b
PET
MAN
6
5
2
5
6
7
3
c
d
82%
4
1
V 09.24_DE
