6.5

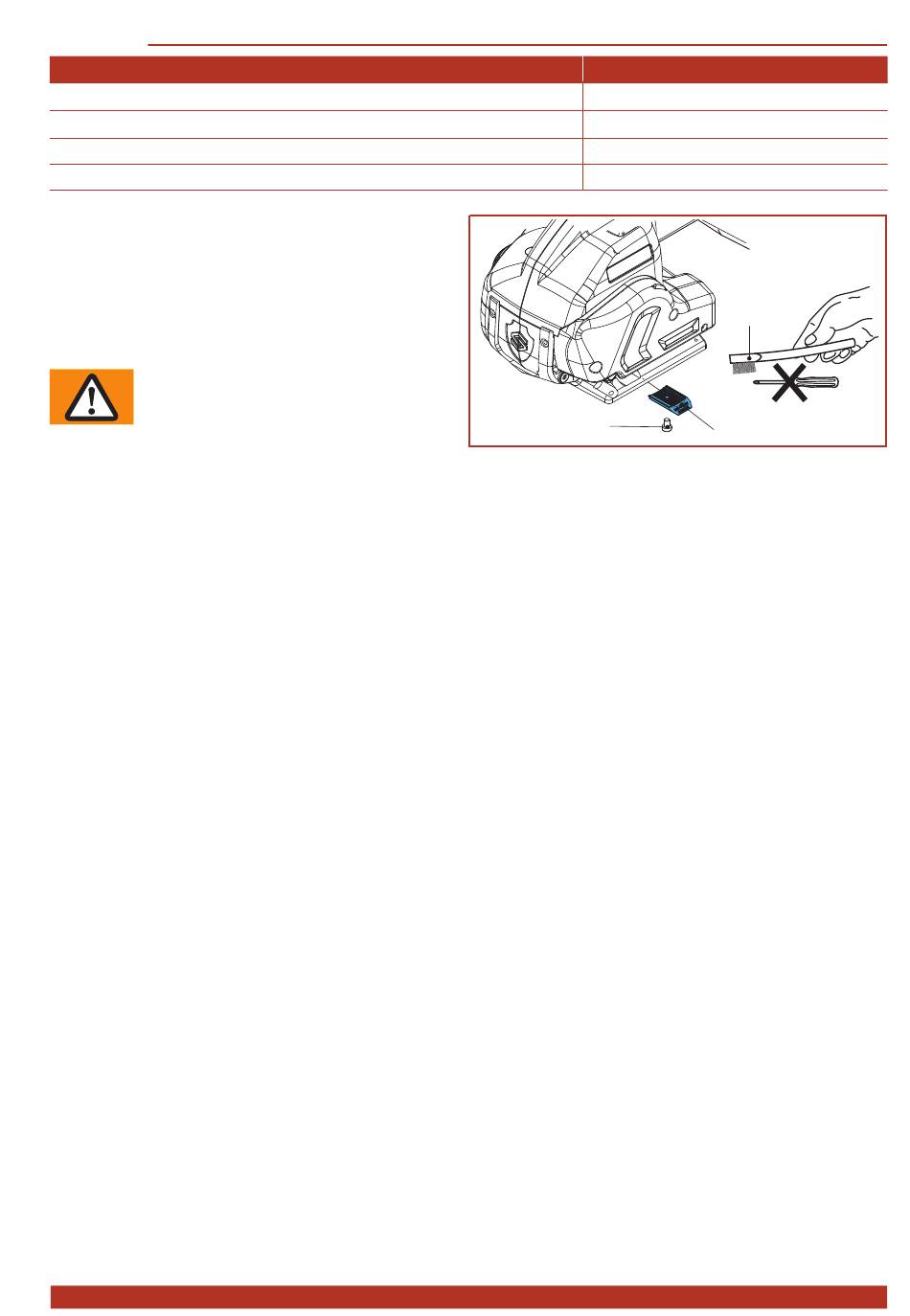

Zahnplatte reinigen/ersetzen
Erforderliche Teile
BXT4-13 / BXT4-16: Zahnplatte (2) (Verschleissteil)
BXT4-19: Zahnplatte (2) (Verschleissteil)
Zylinderschraube Torx (1) M4x6
Drahtbürste (3)
Ausbau
► Trigger betätigen.
► Sobald Spanneinheit offen ist, Akku entfernen.
► Zylinderschraube Torx (1) lösen.
► Zahnplatte (2) entfernen.
WARNUNG
Vor dem Ausblasen Schutzbrille auf-
setzen!
► Zahnplatte (2) mit Druckluft reinigen.
► Bei starker Verschmutzung der Verzahnung: Zahnplatte vorsichtig mit Drahtbürste (3) reinigen.
► Zahnplatte auf abgenutzte Zähne überprüfen. Sind mehrere Zähne abgenutzt, Zahnplatte erset-
zen.
Einbau
► Der Einbau erfolgt in umgekehrter Reihenfolge. Flachkopfschraube (1) mit Loctite 222 sichern.
–
Die Zahnplatte (2) wird an die Grundplatte fest verschraubt.
V 09.24_DE
SIGNODE BXT4-13/16/19
Bestellnummer
1821.048.037
1821.048.041
1913.904.064
– – –
3
1
2
27 von 32
