6.4

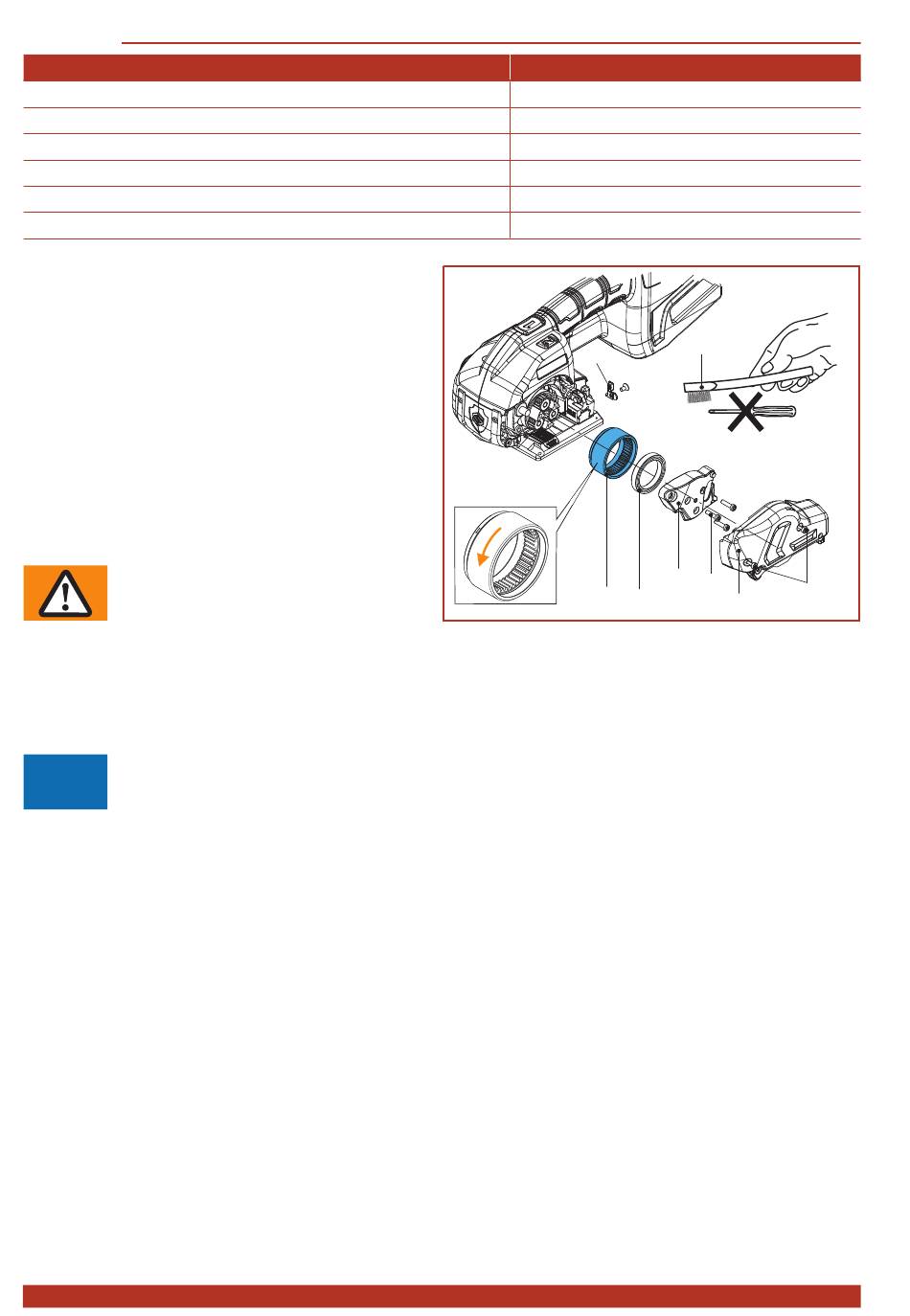

Spannrad reinigen/ersetzen
Erforderliche Teile
BXT4-13 / BXT4-16: Spannrad (1) (Verschleissteil)
BXT4-19: Spannrad (1) (Verschleissteil)
Radial-Rillenkugellager, Ø35/47x7 (2)
Zylinderschrauben Torx, M4 (6)
Zylinderschrauben Torx, M4x12 (4)
Drahtbürste (8)
Ausbau
► Trigger betätigen.
► Sobald Spanneinheit offen ist, Akku entfernen.
► Zwei Zylinderschrauben Torx (6) lösen, Band-
führung innen, hinten (7) und Spannraddeckel
(5) entfernen.
► Drei Zylinderschrauben Torx (4) lösen und
Gehäusedeckel (3) entfernen.
► Spannrad (1) vorsichtig herausziehen.
► Rillenkugellager (2) von Spannrad (1) abzie-
hen.
WARNUNG
Vor dem Ausblasen Schutzbrille auf-
setzen!
► Spannrad (1) mit Druckluft reinigen.
► Bei starker Verschmutzung der Verzahnung:
Spannrad vorsichtig mit Drahtbürste (8) reingen.
► Spannrad auf abgenutzte Zähne überprüfen. Sind Zähne abgenutzt, Spannrad ersetzen.
!
ACHTUNG
Das Spannrad darf nicht rotierend gereinigt werden. Gefahr von Zähnebruch!
Einbau
► Der Einbau erfolgt in umgekehrter Reihenfolge. Laufrichtung des Spannrades (1) beachten, siehe
Pfeil.
► Innen-Verzahnung des Spannrades leicht mit Klüberfett GBU Y 131 (Microlube) einfetten.
26 von 32
SIGNODE BXT4-13/16/19
Bestellnummer
1821.047.047
1821.047.051
1930.180.356
1821.027.063
1913.904.164
– – –
7
3 4
1
2
8
6
5
V 09.24_DE
