Elektrisches System Verkabelungs Anleitung

Elektrisches System
Verkabelungs Anleitung
WARNUNG!
Bevor Sie mit der Verkabelung beginnen,
versichern Sie sich, dass Ihr Fahrzeug nicht läuft,
sowie der Motor abgekühlt ist.
Verletzungsgefahr!
WARNUNG!
Vor Beginn der Verkabelung, Batterie
abklemmen.
Verletzungsgefahr!
Fahrerseite

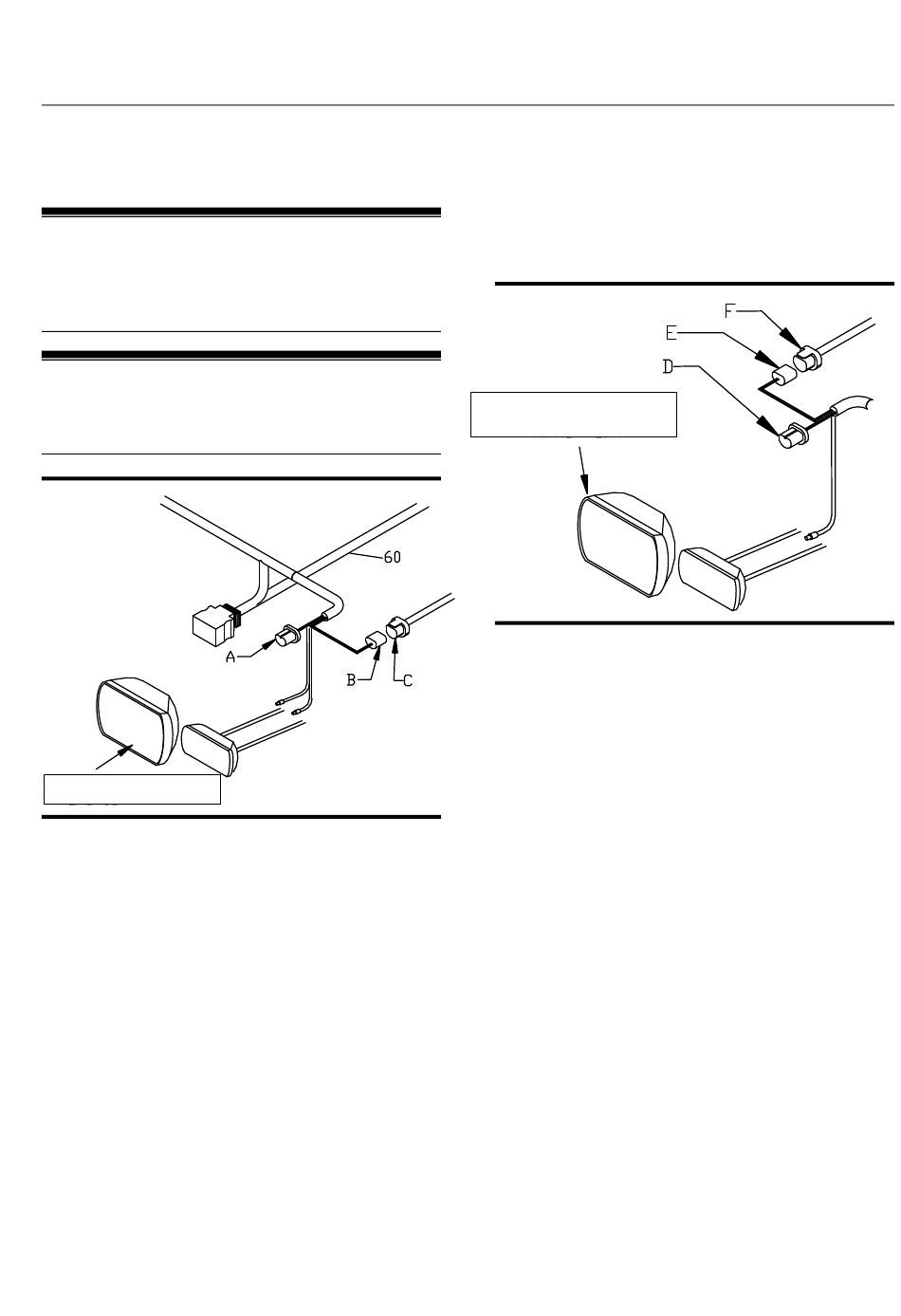

Bild 13. Fahrer Seite Scheinwerfer
Notiz: Alle Verbindungen sollten mit dem
mitgelieferten Fett, geschmiert werden.
1. Entfernen sie den Stecker (C) von der Rückseite
des Scheinwerfers auf der Beifahrer Seite.
2. Schließen sie den BLAUEN Stecker (A) des
Kabelbaumes (60) an dem Scheinwerfer der
Beifahrer Seite an.
3. Verbinden Sie den Schwarzen Stecker (B) des
Kabelbaumes (60) mit dem Original Kabelbaum des
Fahrzeuges (C). Stecker der vom Scheinwerfer
entfernt wurde. Siehe Bild 13.
Notiz: Wenn die Verbindungen Ihres Fahrzeuges
nicht mit denen des Kabelbaumes übereinstimmen,
oder Sie ein Vier Scheinwerfer System haben,
benötigen Sie einen Adaptersatz. Installations
Hinweise siehe "Adapter Installation" in dieser
Anleitung.
Beifahrerseite
Scheinwerfer
Bild 14. Beifahrer Seite Scheinwerfer
4. Entfernen sie den Stecker (F) von der Rückseite
des Scheinwerfers auf der Beifahrer Seite.
5. Schließen sie den BLAUEN Stecker (D) des
Kabelbaumes (60) an dem Scheinwerfer der
Beifahrer Seite an.
6. Verbinden Sie den Schwarzen Stecker (E) des
Kabelbaumes (60) mit dem Original Kabelbaum
G10140
des Fahrzeuges (F). Stecker der vom
Scheinwerfer entfernt wurde. Siehe Schritt 4.
9
G10141
