Schneepflug Montage Anleitung

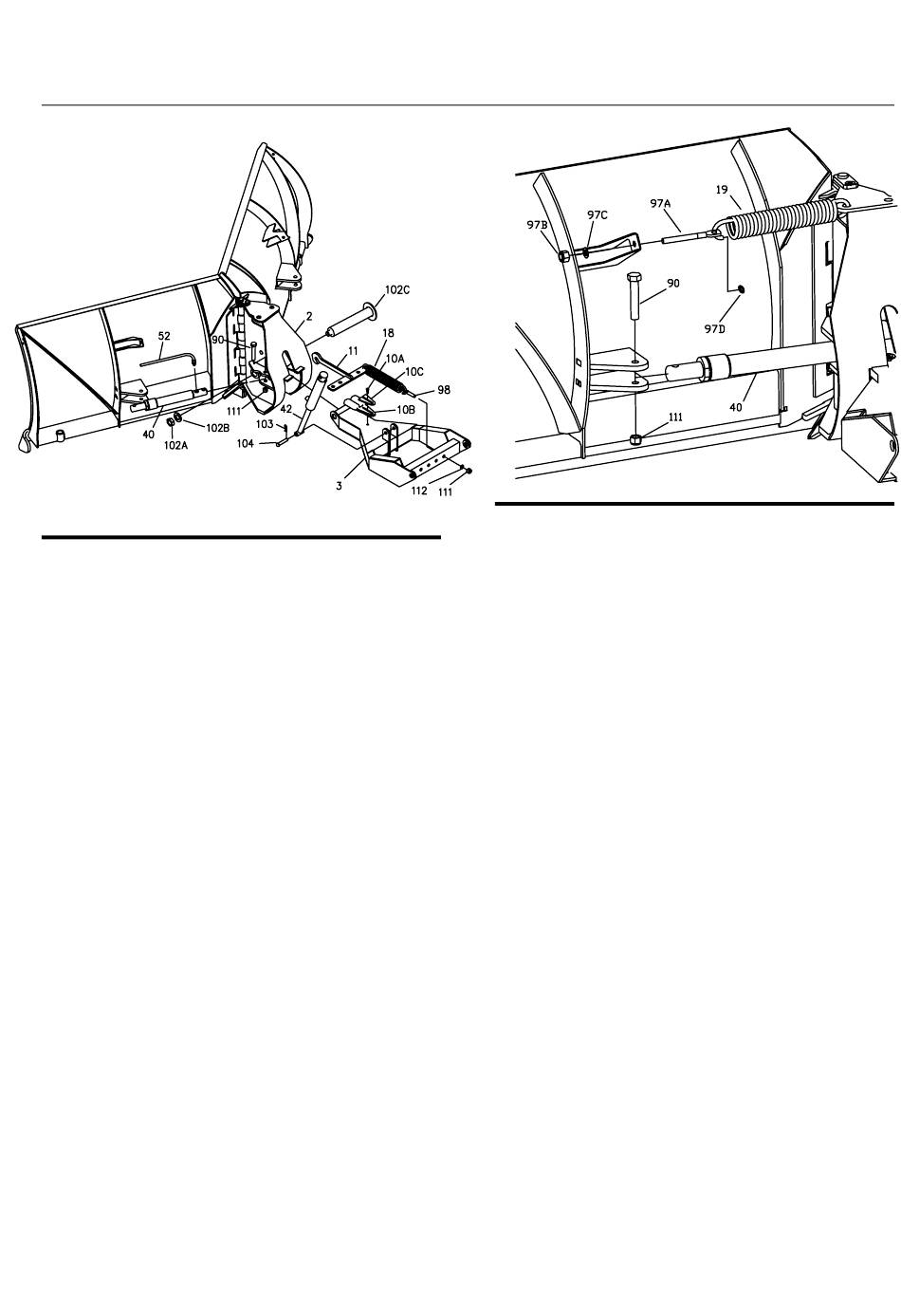

Bild 3. Schubrahmen Montage.
6. Stellen Sie die montierten Schilder und Mittelteil
(2) in der Schaufelstellung auf die Schürfleisten.
7. Entfernen Sie den im Mittelteil (2) locker
steckenden Scharnierbolzen (102C).
8. Schieben Sie den TFR09708 Schubrahmen (3) in
das Mittelteil (2). Nun setzen Sie den Bolzen
(102C) durch das Mittelteil (2) und den
Schubrahmen (3) wieder ein und befestigen Ihn
mit Beilagscheibe (102B) und Mutter (102A).
9. Befestigen Sie den Hebezylinder (42) am
Schubrahmen (3) mit dem HDW05563 Bügel
Zapfen (104) und HDW05544 Sicherungssplint
(103).
10. Haken Sie den MSC04200 Federnspanner (11)
an der Querstrebe im Mittelteil (2) ein.
11. Haken Sie ein Ende der MSC01509 Feder (18)
am Federnspanner (11) ein und befestigen das
andere mit dem HDW05601 Schraubhaken (98),
den 5/8" Beilagscheiben (112) und den 5/8"
selbstsichernden Muttern (111) am hinteren Ende
des Schubrahmens. Fingerfest anziehen.
12. Befestigen Sie die HYD09731 Winkel Zylinder
(40) mit den HDW01706 5/8"-11 X 4" Sechskant
Schrauben (90) und HDW01709 5/8"-11
selbstsichernden Muttern (111) am Mittelteil (2).
Muttern nicht zu fest anziehen..
Notiz: Die Zylinder sollten sich am Bolzen immer
noch leicht auf und ab bewegen lassen.
Bild 4. Einbau Winkel Zylinder.
G10122
13. Ziehen Sie beide Flügel zurück zur 'V' Position.
14. Haken Sie ein Ende der Rückhol-Feder (19) am
Loch des Mittelteil (2) ein. Das andere Ende der
Rückhol-Feder (19) wird mit Hilfe des
Spatenbolzens (97A), der Beilagscheibe (97C),
und der selbstsichernden Mutter (97B) an der
Federhalterung des Schildes befestigt. Spannen
Sie die Feder (19) bis der Abstand zwischen den
Windungen ca. 0,8mm beträgt. Wiederholen Sie
den Vorgang auf der anderen Seite.
15. Befestigen Sie eine Überwurfsicherung (97D) an
jedem Ende der Rückholfeder (19).
Notiz: Versichern Sie sich, dass der Flansch der
Überwurfsicherung in Richtung Federn zeigt.
16. Befestigen Sie die Winkel Zylinder (40) mit den
5/8"-11 X 4" Sechskantbolzen (90) und den 5/8"-
11 selbstsichernden Muttern (111) an der
Schildhalterung. Nicht zu fest anziehen.
Wiederholen Sie diesen Vorgang auf der anderen
Seite
Notiz: Die Zylinder sollten sich am Bolzen immer
noch leicht auf und ab bewegen lassen.
5
G10121
