Hydraulik Einheit Füll Anleitung
Hydraulik Einheit Füll
Anleitung

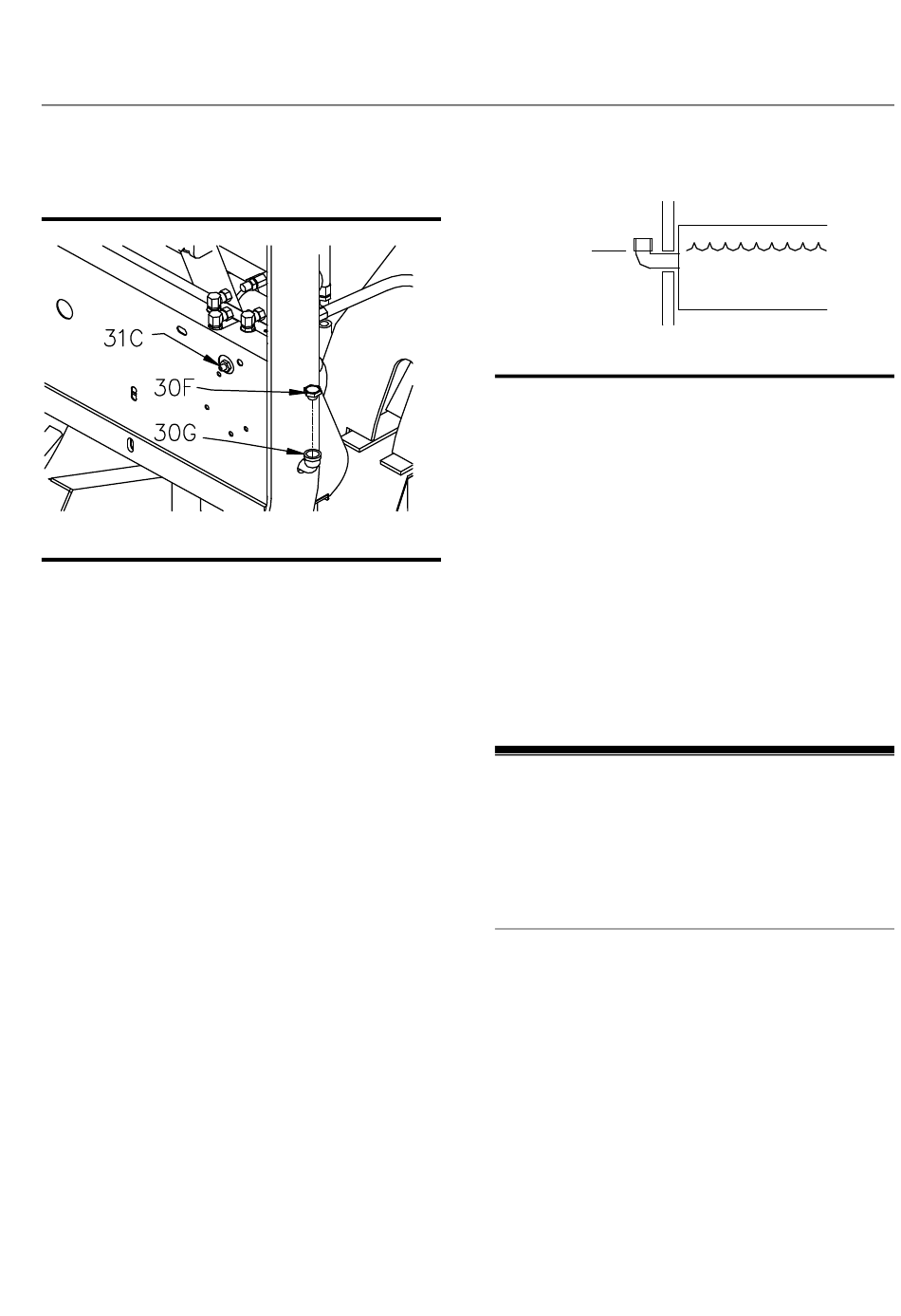

Bild 30. Externe Befüllung – Rückansicht
Schritt 1 in der folgenden Füll Anleitung ist nur für
neue Pflüge mit einen leeren Hydraulik System.
Pflug Ausgangsstellung: Der Pflug ist nicht mit dem
Fahrzeug verbunden, der Hebezylinder komplett
zusammengeschoben und der Lichtturm nach vorne
geneigt.
1. Entfernen Sie die HYD04810 Kappe (20F) von
dem HYD04809 Einfüllstutzen (20G) und füllen
Sie ihn mit dem BOSS Hydraulik Öl. Füllen Sie
den Einfüllstutzen (20G) so lange bis kein Öl mehr
aufgenommen wird (ca. 2 l).
2. Befestigen Sie den Pflug am Fahrzeug.
Notiz: Wenn Ihr Pflug mit SmartHitch2™ ausgestattet
ist müssen Sie mit der Hydraulik den Lichtturm
senken. Keinesfalls den Turm manuell senken! Bei
Ausfall des hydraulischen Antriebs kann der Lichtturm
Luftblasen im System hervorrufen. Öl läuft aus dem
internen Einfüllstutzen.
3. Heben Sie den Pflug.
4. Mit dem Pflug in gehobener Position, bewegen
Sie das rechte Schild mehrmals vor und zurück.
5. Mit dem Pflug in gehobener Position, bewegen
Sie das rechte Schild mehrmals vor und zurück.
6. Senken Sie den Pflug ab.
Notiz: Falls Sich Ihr Pflug nicht senkt. Ist das
Kontrollventil (31C) komplett geschlossen. Zur
Einstellung Schritt 8.
Voll
Bild 31. Oil Füll Stand
Pflug Position zur Ölstand Prüfung: Der Pflug
sollte am Fahrzeug montiert sein und sich mit gerader
Stellung flach auf dem Boden befinden.
7. Sobald beide Flügel eingezogen und abgesenkt
sind, überprüfen Sie den Ölstand. Das Öl sollte
nun im externen Einfüllstutzen sichtbar sein. Falls
nicht füllen Sie Öl auf bis es sichtbar ist. Nun
G10043
sollte der Tank ordnungsgemäß gefüllt sein.
Notiz: Wenn Ihr Pflug mit SmartHitch2™ ausgestattet
ist müssen Sie mit der Hydraulik den Lichtturm
senken. Keinesfalls den Turm manuell senken! Bei
Ausfall des hydraulischen Antriebs kann der Lichtturm
Luftblasen im System hervorrufen. Öl läuft aus dem
internen Einfüllstutzen.
Wenn Sie das Druckventil (31C) einstellen,
vergewissern Sie sich, dass keine Teile und Anhänge
den Pflug behindern und alle Beobachter im sicheren
Abstand stehen. Der Pflug könnte sich senken wenn
die Steuerung auf SCHWIMM (Float) Stellung steht.
Vergewissern Sie sich, dass die Steuerung auf OFF
steht bevor Sie das Druckventil einstellen.
Zuwiderhandlungen kann zu Verletzung führen.
8. Um die gewünschte Senkgeschwindigkeit durch
das Druckventil (30D) zu erreichen, lösen Sie die
Klemmmutter und stellen dann die
Einstellschraube. Gegen den Uhrzeigersinn wird
die Senkgeschwindigkeit erhöht. Ziehen Sie die
Klemmmutter wieder an bei erreichen der
gewünschten Geschwindigkeit.
21
WARNUNG!
G10411
