Schneepflug Montage Anleitung
Schneepflug Montage
Anleitung
Notiz: Diese Anleitung ist für die Montage für alle
V-Pflüge. Teile Nummern und Abbildungen können
abweichen.
1. Beginnen Sie damit die Verpackung der Pflug Box
an den Seiten aufzuschneiden. Legen Sie diese
als Matte auf den Boden. Arbeiten Sie auf dem
Karton und vermeiden damit eventuelle Kratzer
während der Montage.
2. Entfernen Sie die linke (5) und rechte Schild
Hälfte (4) vom Halter. Legen Sie beide Hälften
mit der Vorderseite nach unten auf den Karton.

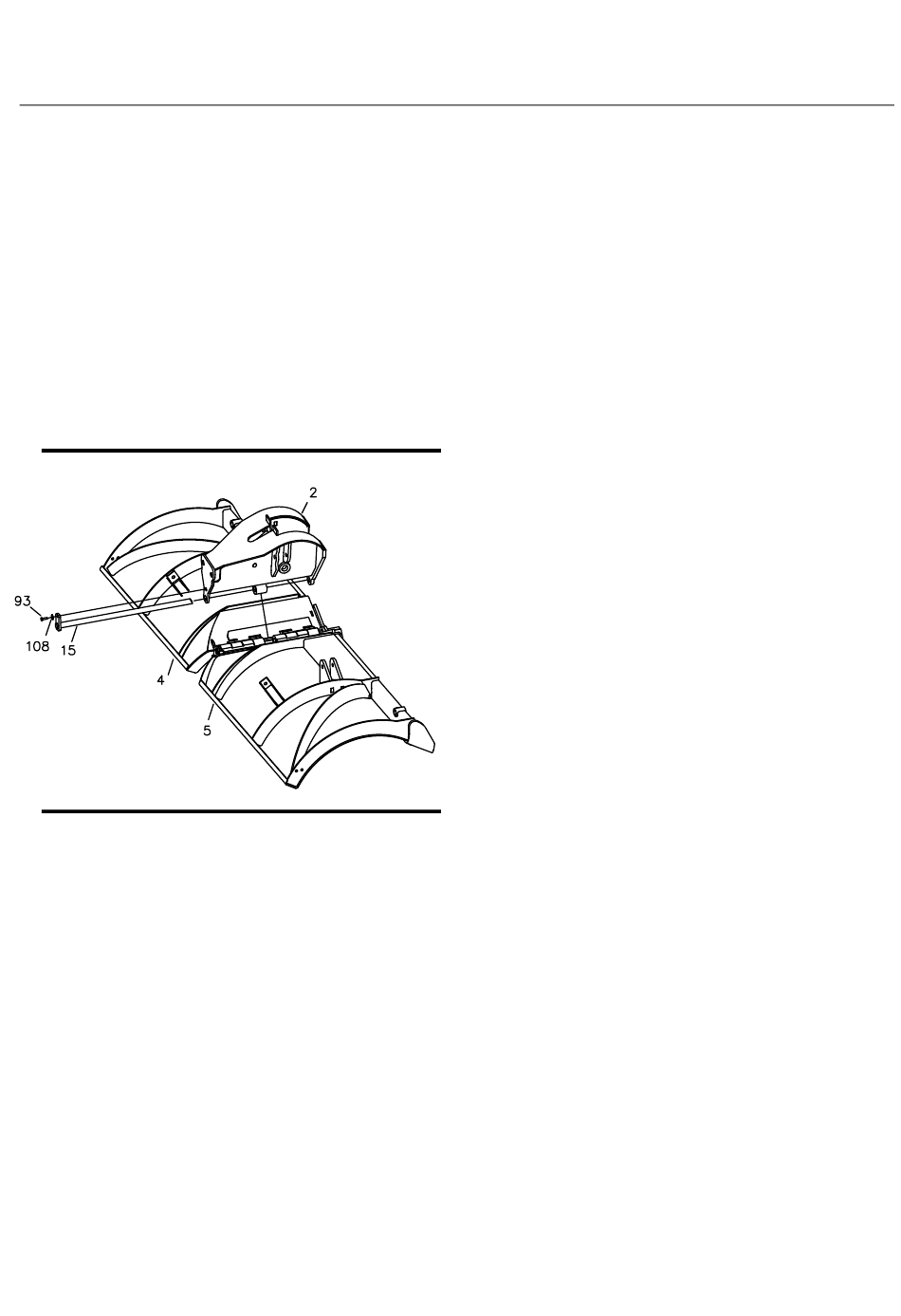

Bild 2. Schild Montage.
3. Richten Sie die Scharniere des linken (5) und
rechten (6) Schildes aufeinander aus. Setzen Sie
das CHA09716 Mittelteil (2) von oben so auf die
Schilder, dass Scharniere ausgerichtet sind.
4. Stecken Sie den MSC01507 Mittelbolzen (15)
durch die linke (5), die rechte (4) Schild Hälfte und
das Mittelteil (2).
5. Sichern Sie den Mittelbolzen (15) am oberen
Ende des Mittelteils (2) mit einer HDW01771 3/8"-
16 X 1 ¼" Sechskantschraube (93), und einer
HDW01718 3/8" Sicherungsscheibe (108).
Notiz: Pflug Schuhe sind optional. Generell sollten
Plugschuhe mit den Schürfleisten abschließen bei
montiertem Pflug.
Bei Räumarbeiten auf glatten festen Untergründen
(Teer, Asphalt, uä.) können die Schuhe etwas höher
eingestellt werden. Bei Räumarbeiten auf losen
Untergründen (Erde, Kies, u.ä.) sollten die Schuhe
tiefer als die Schürfleisten sein.
G10123
4
