Scheinwerfer Adapter Installations Anleitung - The Boss Rt3 Power-V Montageanleitung

Scheinwerfer Adapter Einbau Anleitung
Scheinwerfer Adapter Einbau
Anleitung
Rechter
Scheinwerfer
Rechts
Blinker und

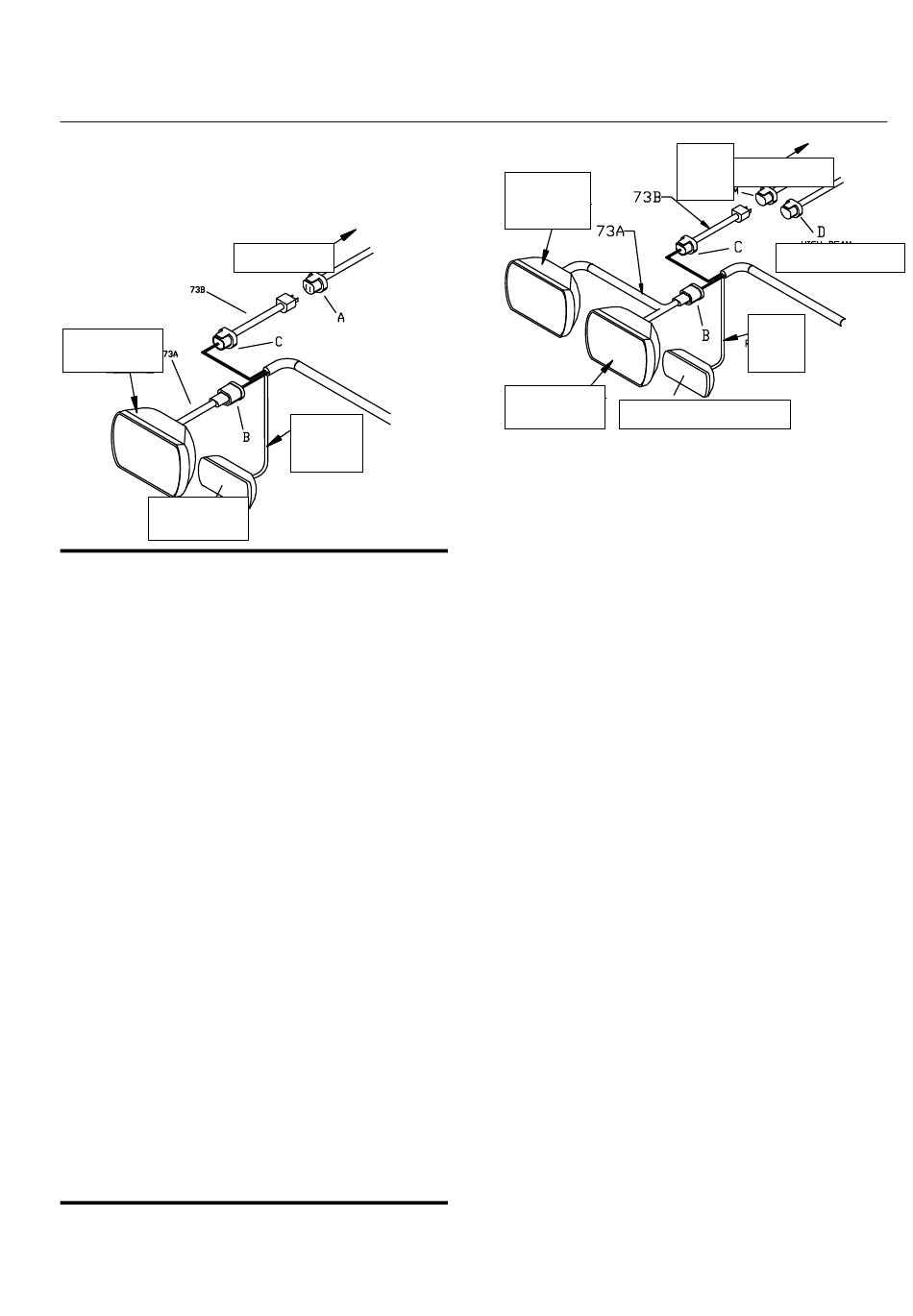

Bild 22. Scheinwerfer Adapter Anschlüße
Notiz: Dies ist die gängige Anschlußvariante für die
meisten Fahrzeuge mit 2 Scheinwerfern. Alle
Fahrzeuge und Scheinwerfer Adapter werden nicht
identisch sein, aber ähnlich.
1. Lösen Sie den original Stecker (A) von der
Rückseite des Scheinwerfers.
2. Verbinden Sie eine Seite des Licht Adapters (73A)
mit der Rückseite des Scheinwerfers.
3. Verbinden Sie die schwarze Gummibuchse (B)
des Scheinwerfer Adapters (73A) mit dem Pflug
Kabelbaum.
4. Verbinden Sie den blauen Stecker (C) des
Scheinwerfer Adapters (73B) mit dem Pflug
Kabelbaum
5. Verbinden Sie das andere Ende des Scheinwerfer
Adapters (73B) mit dem Original Licht Stecker
(A)..
6. Wiederholen Sie Schritt 1-5 für die andere Seite.
Notiz: In einigen älteren Fahrzeugen ist es nicht nötig
von beiden Seiten Strom zu ziehen. In diesen Fällen
werden nur 3 Adapter benötigt. Folgen Sie den
Instruktionen im Adapter Kit..
7. Fahren Sie fort mit Punkt 7 "Elektrischen System
Verkabelung" in diese Anleitung.
Vom
Rosa
rechter
Blinker
G10149
Äusserer
rechter
Scheinwer
Innerer
rechter
Bild 23. Doppelscheinwerfer Adapter Anschlüße
Notiz: Dies ist die gängige Anschlußvariante für die
meisten Fahrzeuge mit 4 Scheinwerfern. Alle
Fahrzeuge und Scheinwerfer Adapter werden nicht
identisch sein, aber ähnlich.
1. Lösen Sie die originalen Stecker (A and D) von
der Rückseite der Scheinwerfer .
2. Verbinden Sie beide Enden des Licht Adapters
(73A) mit der Rückseite der Scheinwerfer.
3. Verbinden Sie die schwarze Gummibuchse (B)
des Scheinwerfer Adapters (73A) mit dem Pflug
Kabelbaum.
4. Verbinden Sie den blauen Stecker (C) des
Scheinwerfer Adapters (73B) mit dem Pflug
Kabelbaum.
5. Verbinden sie das andere Ende des Scheinwerfer
Adapters (73B) mit dem Original Licht Stecker (A.
6. Schmieren, verstecken und sichern Sie den
Original Stecker (D). Der Stecker wird nicht
benötigt.
7. Wiederholen Sie Schritt 1-6 für die andere Seite.
8. Fahren Sie fort mit Punkt 7 "Elektrischen System
Verkabelung" in dieser Anleitung.
