The boss RT3 POWER-V Montageanleitung Seite 13

Elektrisches System Verkabelungs Anleitung

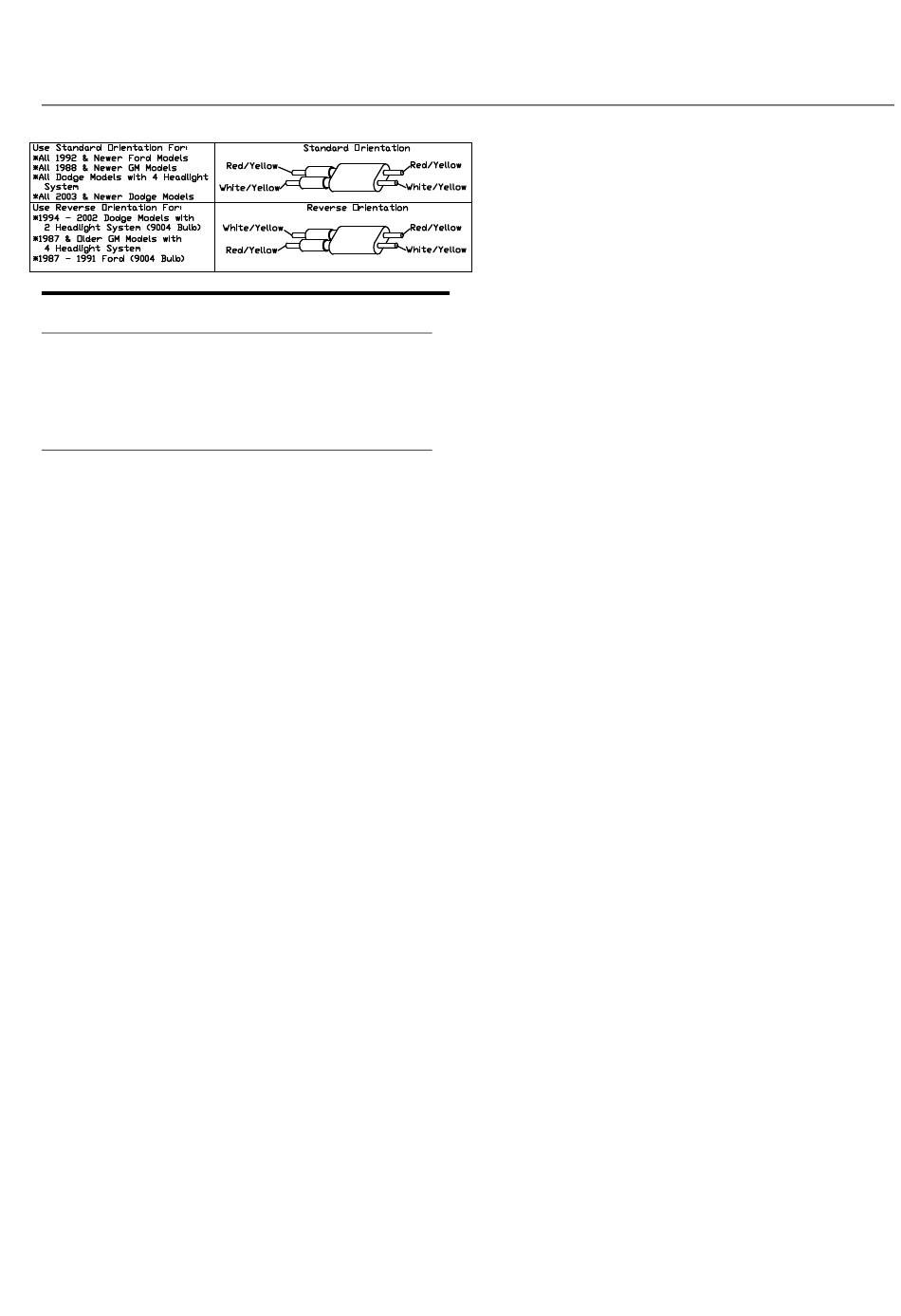

Bild 21. Fahrzeugverbinder Option
Anmerkung
Alle im Motorraum installierten Kabel müssen
so verstaut werden, dass keine heißen oder
bewegenden Teile berührt oder beeinträchtigt
werden. Schadensgefahr!
32. Lokalisieren Sie den Options Fahrzeugverbinder.
Richten Sie den Verbinder so aus, dass er auf
Ihr Fahrzeug zutreffend ist. Siehe Bild 21..
Notiz: Falls Ihr Fahrzeug im oberen Bild nicht
gelistet ist, benützen Sie die Standard Variante.
Wenn die Verbindung nicht ordnungsgemäß ist,
werden die Pflug Scheinwerfer nicht korrekt
funktionieren.
33. Sichern Sie die komplette Pflug Verkabelung.
34. Befestigen Sie den Pflug am Fahrzeug. Gehen
Sie nach der in dieser Anleitung beschriebenen
Methode vor.
35. Testen Sie die ordnungsgemäße Funktion der
Scheinwerferverkabelung. Folgen Sie den
nachfolgenden Anweisungen:
Notiz: Um die Pflug Scheinwerfer zu testen, muß
die Zündung auf ON stehen.
x Abblendlicht (Fahrzeug Licht)
i
Fahrzeugscheinwerfer Schalter – ON
i Abblendlichtkontrollanzeige - ON
i
Pflugbeleuchtungsschalter –TRUCK
Ergebnis - NUR Fahrzeug Abblendlicht sollte leuchten.
x
Fernlicht (Fahrzeug Licht)
i
Fahrzeugscheinwerfer Schalter – ON
i Fernlichkontrollleuchte – ON
i Pflugbeleuchtungsschalter –TRUCK
Ergebnis - NUR Fahrzeug Fernlicht sollte leuchten.
x
Abblendlicht (Pflug Licht)
Ergebnis - NUR Pflug Abblendlicht sollte leuchten.
x
G10202 FERNLICHT (Pfluglicht)
Ergebnis - NUR Fernlicht des Pfluges sollte leuchten.
x
Blinker (Pflug und Fahrzeug)
Ergebnis - BEIDE linken Blinker, Pflug und Fahrzeug sollten
Ergebnis - BEIDE rechten Blinker, Pflug und Fahrzeug sollten
x
Standlicht (Pflug und Fahrzeug)
Ergebnis – Alle vier Standlichter an Pflug und Fahrzeug sollten
Notiz: I Falls eine Beleuchtungseinheit nicht
ordnungsgemäß funktionieren, überprüfen Sie
nochmals anhand des "Elektrischen Verkabelungs
Diagramm" die Anschlüße und nehmen Sie falls
erforderlich die nötigen Änderungen vor.
13
i
Zündung - ON
i Fahrzeugscheinwerfer Schalter – ON
i
Abblendlichtkontrollanzeige - ON
i
Pflugbeleuchtungsschalter - Pflug
i Zündung - ON
i
Fahrzeugscheinwerfer Schalter – ON
i
Fernlichtkontrollanzeige – ON
Pflugbeleuchtungsschalter - Pflug
i Linke Blinkerkontrollleuchte – ON
blinken.
i Rechte Blinkerkontrollleuchte – ON
blinken.
i
Standlicht am Fahrzeug – ON
leuchten.
