The boss RT3 POWER-V Montageanleitung Seite 7

Schneepflug Montage Anleitung

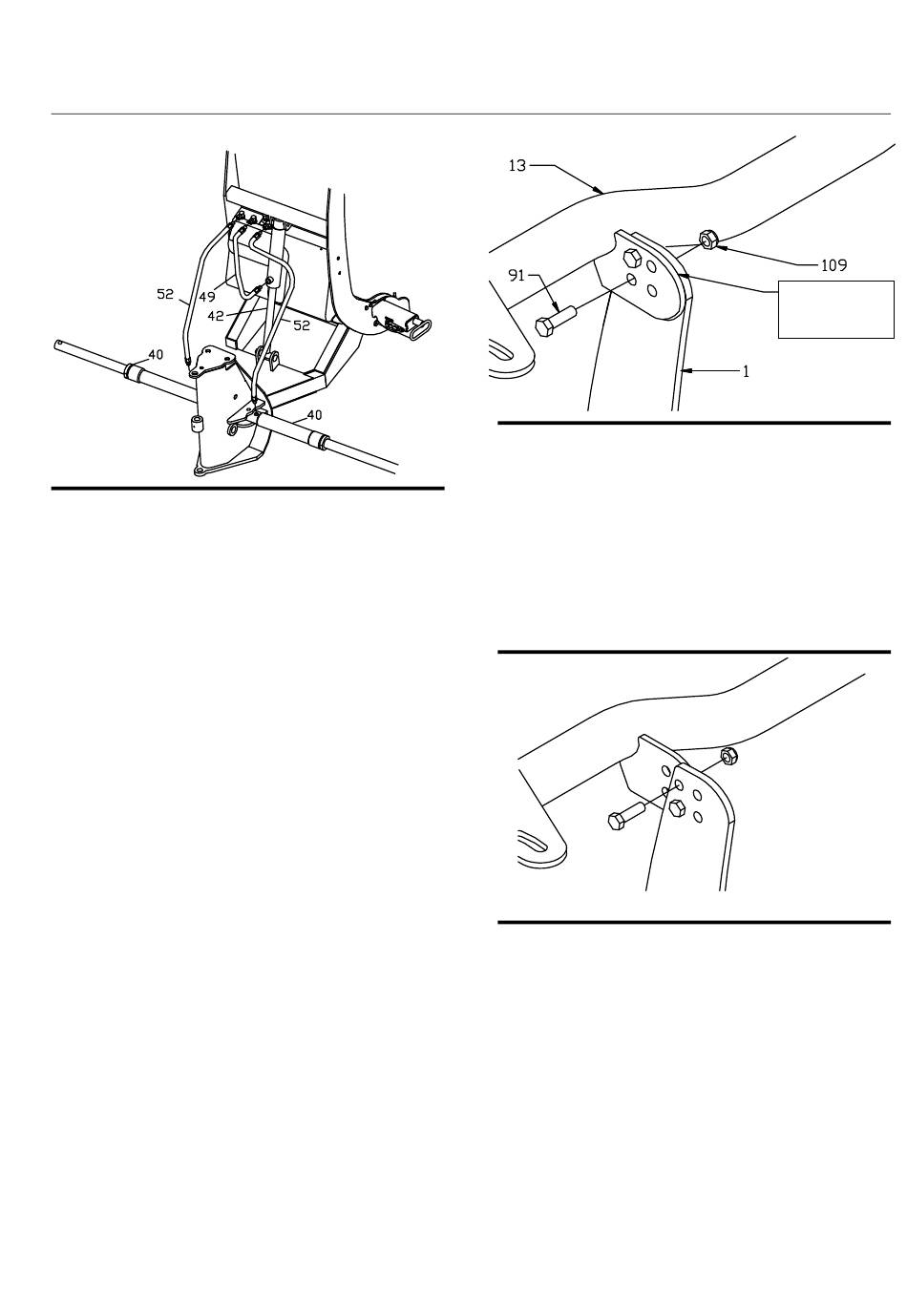

Bild 7. Einbau Hydraulik Verbindungen.
24. Befestigen Sie ein Ende des Hydraulik
Schlauches (49) am unteren ende des Hebe
Zylinders (42), das andere Ende des Hydraulik
Schlauches (49) am mittleren Hydraulik Anschluß.
(54). Achten Sie auf eine feste Verbindung.
25. Tragen Sie Dichtungsmasse (kein Teflonband) am
3/8"Gewinde des HYD07042Hydraulik
Schlauches (52) auf. Schrauben Sie den
Schlauch auf den Anschluß des Winkel Zylinders
(40) und ziehen sie Ihn fest an.
Notiz: Trage Sie keine Dichtungsmasse auf sie
letzen 5mm des Hydraulik Schlauches auf.
Notiz: Bringen Sie keine Dichtungsmasse auf die
Enden der Schläuche, da sonst das Hydrauliksystem
verunreinigt wird.
26. Befestigen Sie das lose Ende des HYD07042
Hydraulik Schlauches (52) auf dem
dementsprechenden Anschluß am Hydraulik
Verteiler. Achten Sie auf eine feste sichere
Verbindung.
Figure 8. Lichtträger (Standard).
27. Befestigen Sie den Lichtträger (13) am oberen
Ende des Kupplungsturms (1) mit zwei
G10013
Sechskant Schrauben (91 )und zwei
selbstsichernden Muttern (109).
Notiz: Der Lichtbalken sollte so nah wie möglich am
Kupplungsturm befestigt werden. Für normale
Installation werden nur zwei Löcher ausgerichtet. Pro
Seite sind zwei Schrauben ausreichend.
Bild 9. Lichtträger Einstellung.
Notiz: Bild 9 zeigt, dass der Kupplungs Turm und der
Lichtträger zwei Satz Löcher haben mit 2,5 cm
Abstand zur Montage für einige Fahrzeuge. Diese
zusätzlichen Löcher dienen dazu, den Lichtträger
weiter von der Haube entfernt zu montieren.
7
Kanten
bündig
G10132
G10131
