Elektrisches System Verkabelungs Anleitung

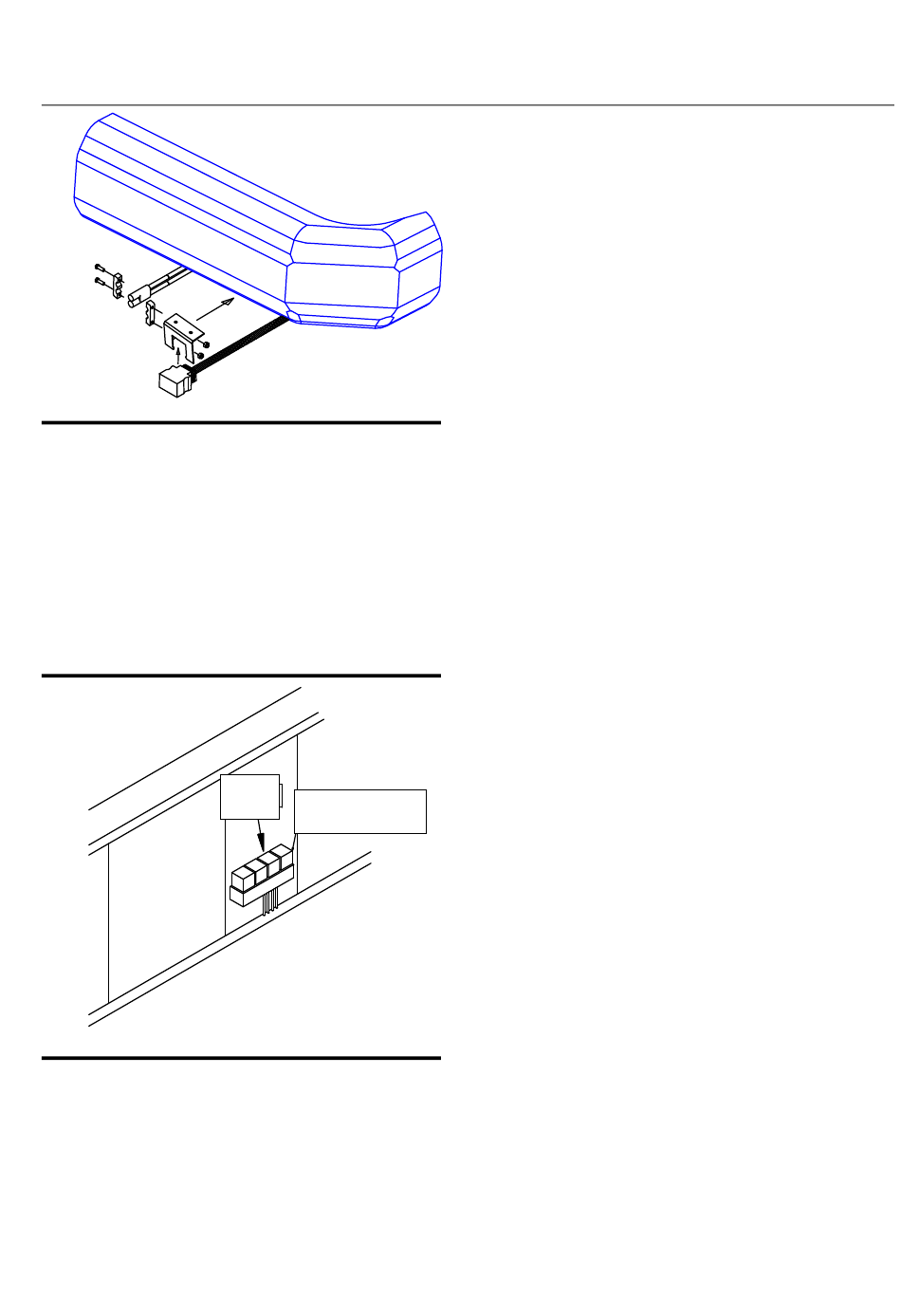

Bild. 19. Anschlußseite Fahrzeug
29. Befestigen Sie den 13poligen Kabelbaum Stecker
mit der Halterung MSC03491 unterhalb der
Stoßstange.
30. Befestigen Sie den 2poligen Stecker (Rot und
Schwarz) mit der Halterung MSC03491 unterhalb
der Stoßstange.
Notiz: Einbaustelle kann abhängig vom Fahrzeug
variieren.
Bild 20. Relais Befestigung.
31. Befestigen sie die Relais mit 4 Metallschrauben
HDW01766 sicher im Motorinnenraum. Position
wie abgebildet.
G10148
Relai
s
Mit Relais nach
oben sicher
G10152
12
