2
Angaben zum Produkt
2.5
Abmessungen und Mindestabstände
2.5.1
Allgemeine Abmessungen und Anschlussmaße
ø
212
75
89
6
46
145
210
≥ 20*

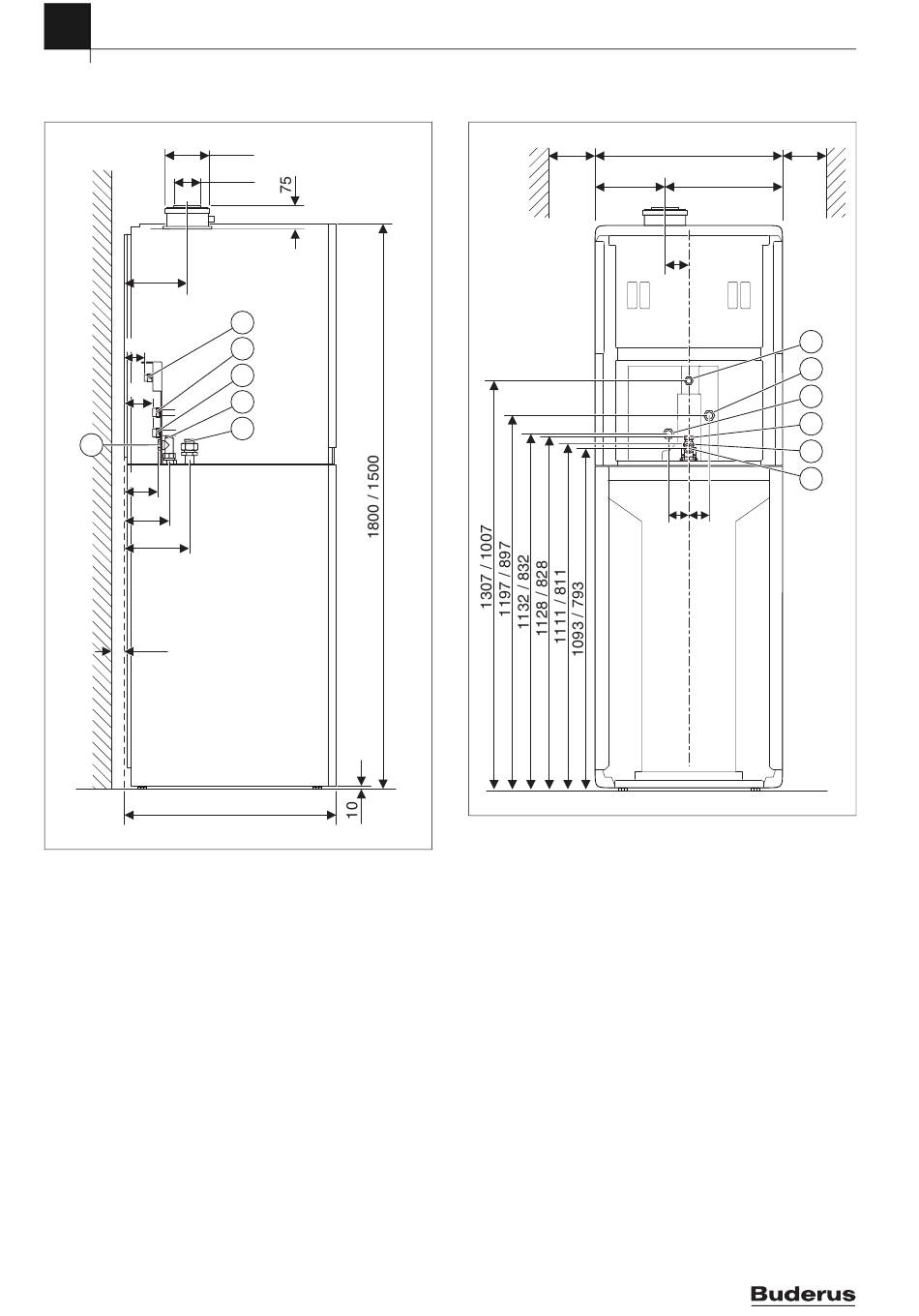

Bild 2
Abmessungen und Anschlüsse ohne Zubehöre (Maße in mm)
Legende zu Bild 2 und 3:
[1]
Gas G½
[2]
Heizungsvorlauf G¾
[3]
Heizungsrücklauf G¾
[4]
Zirkulation G½
[5]
Kaltwasser G¾
[6]
Warmwasser G¾
*
In Verbindung mit Pufferspeicher PNR400: 85 mm
/
Maße vor dem Schrägstrich: GB.192-..iT150..
Maße hinter dem Schrägstrich: GB.192-..iT100..
8
125
ø
80
1
2
3
4
5
675
0 010 007 557-001
0
224
Bild 3
Abmessungen und Anschlüsse ohne Zubehöre (Maße in mm)
(Empfohlener Wandabstand ≥ 50 mm)
Logamax plus – 6720862847 (2019/12)
0
600
376
76
1
2
3
4
5
6
65
65
0 010 007 556-002
