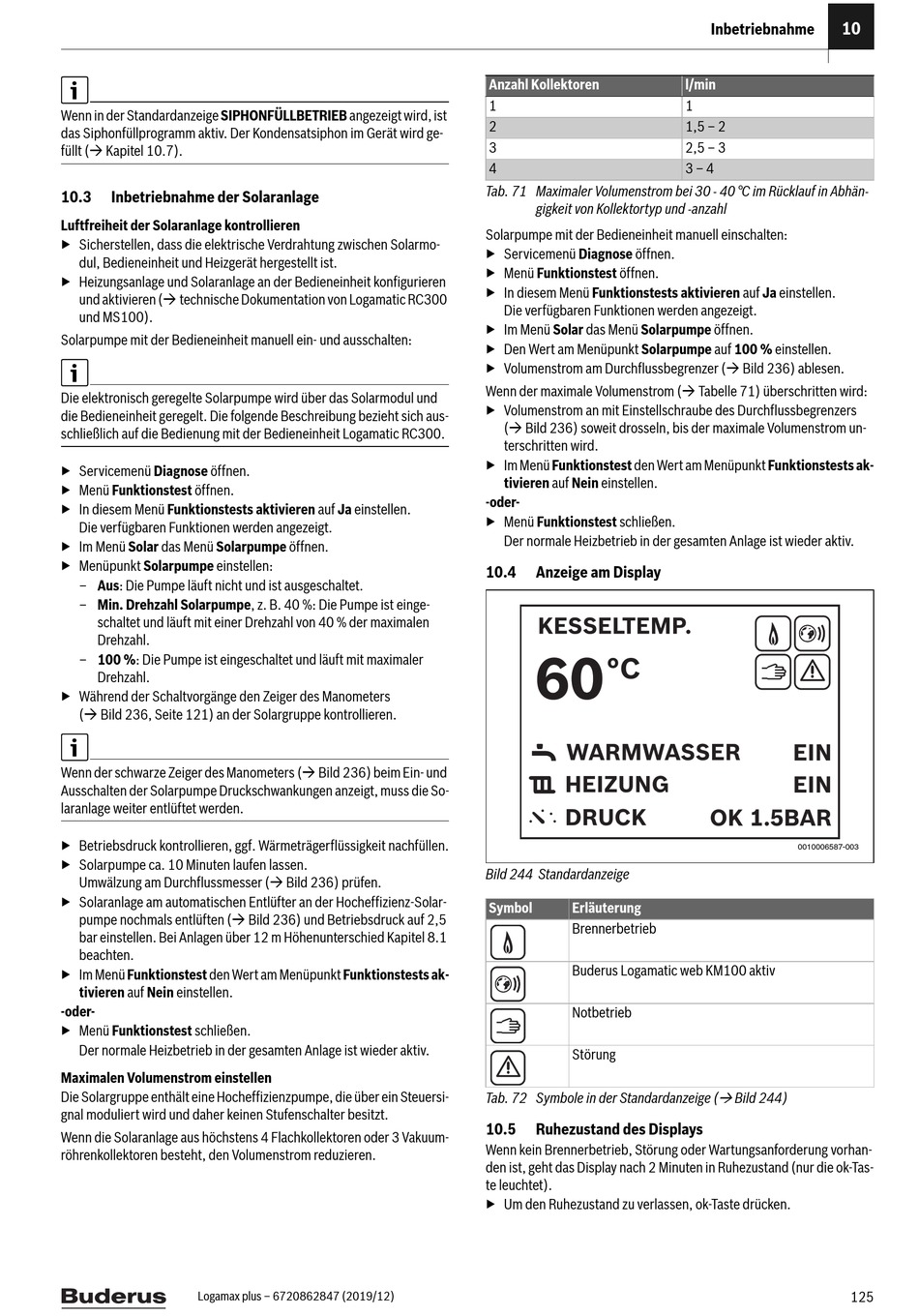

Wenn in der Standardanzeige SIPHONFÜLLBETRIEB angezeigt wird, ist
das Siphonfüllprogramm aktiv. Der Kondensatsiphon im Gerät wird ge-
füllt ( Kapitel 10.7).
10.3 Inbetriebnahme der Solaranlage
Luftfreiheit der Solaranlage kontrollieren
▶ Sicherstellen, dass die elektrische Verdrahtung zwischen Solarmo-
dul, Bedieneinheit und Heizgerät hergestellt ist.
▶ Heizungsanlage und Solaranlage an der Bedieneinheit konfigurieren
und aktivieren ( technische Dokumentation von Logamatic RC300
und MS100).
Solarpumpe mit der Bedieneinheit manuell ein- und ausschalten:
Die elektronisch geregelte Solarpumpe wird über das Solarmodul und
die Bedieneinheit geregelt. Die folgende Beschreibung bezieht sich aus-
schließlich auf die Bedienung mit der Bedieneinheit Logamatic RC300.
▶ Servicemenü Diagnose öffnen.
▶ Menü Funktionstest öffnen.
▶ In diesem Menü Funktionstests aktivieren auf Ja einstellen.
Die verfügbaren Funktionen werden angezeigt.
▶ Im Menü Solar das Menü Solarpumpe öffnen.
▶ Menüpunkt Solarpumpe einstellen:
– Aus: Die Pumpe läuft nicht und ist ausgeschaltet.
– Min. Drehzahl Solarpumpe, z. B. 40 %: Die Pumpe ist einge-
schaltet und läuft mit einer Drehzahl von 40 % der maximalen
Drehzahl.
– 100 %: Die Pumpe ist eingeschaltet und läuft mit maximaler
Drehzahl.
▶ Während der Schaltvorgänge den Zeiger des Manometers
( Bild 236, Seite 121) an der Solargruppe kontrollieren.
Wenn der schwarze Zeiger des Manometers ( Bild 236) beim Ein- und
Ausschalten der Solarpumpe Druckschwankungen anzeigt, muss die So-
laranlage weiter entlüftet werden.
▶ Betriebsdruck kontrollieren, ggf. Wärmeträgerflüssigkeit nachfüllen.
▶ Solarpumpe ca. 10 Minuten laufen lassen.
Umwälzung am Durchflussmesser ( Bild 236) prüfen.
▶ Solaranlage am automatischen Entlüfter an der Hocheffizienz-Solar-
pumpe nochmals entlüften ( Bild 236) und Betriebsdruck auf 2,5
bar einstellen. Bei Anlagen über 12 m Höhenunterschied Kapitel 8.1
beachten.
▶ Im Menü Funktionstest den Wert am Menüpunkt Funktionstests ak-
tivieren auf Nein einstellen.
-oder-
▶ Menü Funktionstest schließen.
Der normale Heizbetrieb in der gesamten Anlage ist wieder aktiv.
Maximalen Volumenstrom einstellen
Die Solargruppe enthält eine Hocheffizienzpumpe, die über ein Steuersi-
gnal moduliert wird und daher keinen Stufenschalter besitzt.
Wenn die Solaranlage aus höchstens 4 Flachkollektoren oder 3 Vakuum-
röhrenkollektoren besteht, den Volumenstrom reduzieren.
Logamax plus – 6720862847 (2019/12)
Anzahl Kollektoren
1
2
3
4
Tab. 71 Maximaler Volumenstrom bei 30 - 40 °C im Rücklauf in Abhän-
gigkeit von Kollektortyp und -anzahl
Solarpumpe mit der Bedieneinheit manuell einschalten:
▶ Servicemenü Diagnose öffnen.
▶ Menü Funktionstest öffnen.
▶ In diesem Menü Funktionstests aktivieren auf Ja einstellen.
Die verfügbaren Funktionen werden angezeigt.
▶ Im Menü Solar das Menü Solarpumpe öffnen.
▶ Den Wert am Menüpunkt Solarpumpe auf 100 % einstellen.
▶ Volumenstrom am Durchflussbegrenzer ( Bild 236) ablesen.
Wenn der maximale Volumenstrom ( Tabelle 71) überschritten wird:
▶ Volumenstrom an mit Einstellschraube des Durchflussbegrenzers
( Bild 236) soweit drosseln, bis der maximale Volumenstrom un-
terschritten wird.
▶ Im Menü Funktionstest den Wert am Menüpunkt Funktionstests ak-
tivieren auf Nein einstellen.
-oder-
▶ Menü Funktionstest schließen.
Der normale Heizbetrieb in der gesamten Anlage ist wieder aktiv.
10.4 Anzeige am Display
°C
Bild 244 Standardanzeige
Symbol Erläuterung
Brennerbetrieb
Buderus Logamatic web KM100 aktiv
Notbetrieb
Störung
Tab. 72 Symbole in der Standardanzeige (
10.5 Ruhezustand des Displays
Wenn kein Brennerbetrieb, Störung oder Wartungsanforderung vorhan-
den ist, geht das Display nach 2 Minuten in Ruhezustand (nur die ok-Tas-
te leuchtet).
▶ Um den Ruhezustand zu verlassen, ok-Taste drücken.
10
Inbetriebnahme
l/min
1
1,5 – 2
2,5 – 3
3 – 4
0010006587-003
 Bild 244)
