Elektrischer Anschluss

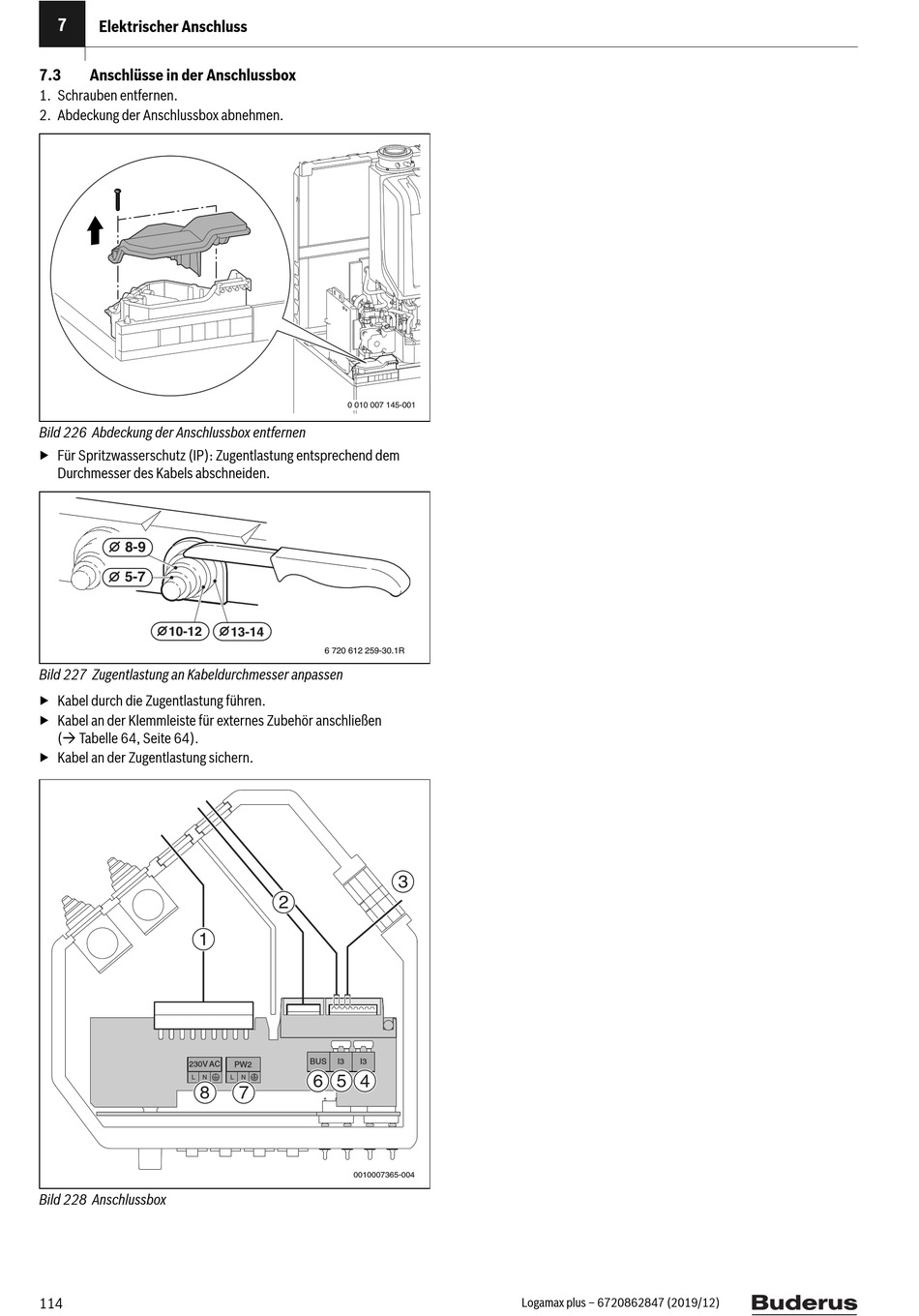

7.3 Anschlüsse in der Anschlussbox
1. Schrauben entfernen.
2. Abdeckung der Anschlussbox abnehmen.
Bild 226 Abdeckung der Anschlussbox entfernen
▶ Für Spritzwasserschutz (IP): Zugentlastung entsprechend dem
Durchmesser des Kabels abschneiden.
8-9
5-7
10-12
Bild 227 Zugentlastung an Kabeldurchmesser anpassen
▶ Kabel durch die Zugentlastung führen.
▶ Kabel an der Klemmleiste für externes Zubehör anschließen
( Tabelle 64, Seite 64).
▶ Kabel an der Zugentlastung sichern.
1
230V AC
L N
8
Bild 228 Anschlussbox
