1.

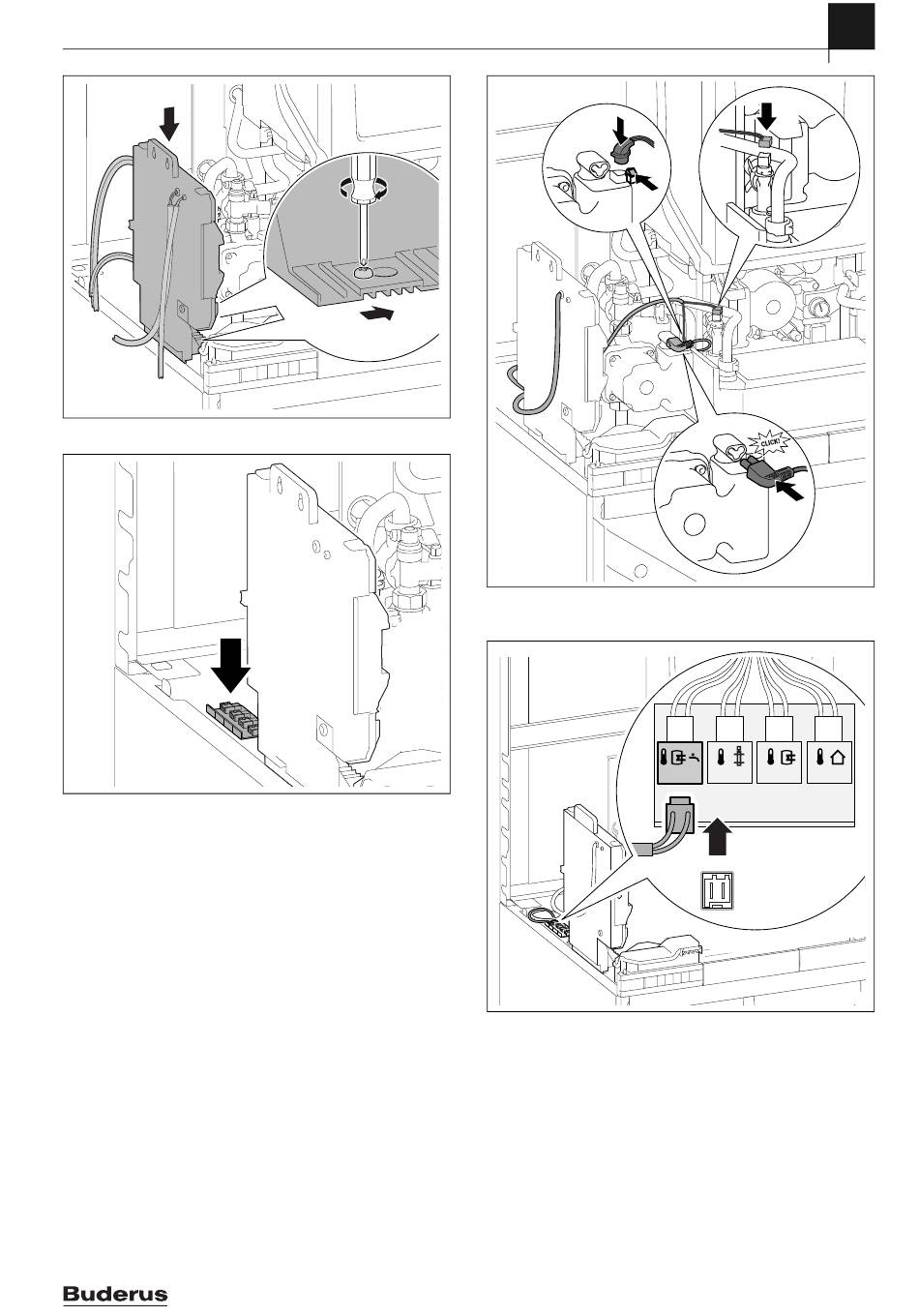

Bild 63 Steuergerät auf dem Speicher befestigen
Bild 64 Steckerleiste auf dem Speicher befestigen
Logamax plus – 6720862847 (2019/12)
3.
2.
0 010 006 985-001
Bild 65 Speicherladepumpe und Warmwasser-Temperaturfühler an-
schließen
0010013424-001
Bild 66 Speichertemperaturfühler anschließen
Installation
2.
3.
TW1
T0
TW1
6
1.
4.
0 010 007 633-001
TS3
T1
0010007634-003
39
