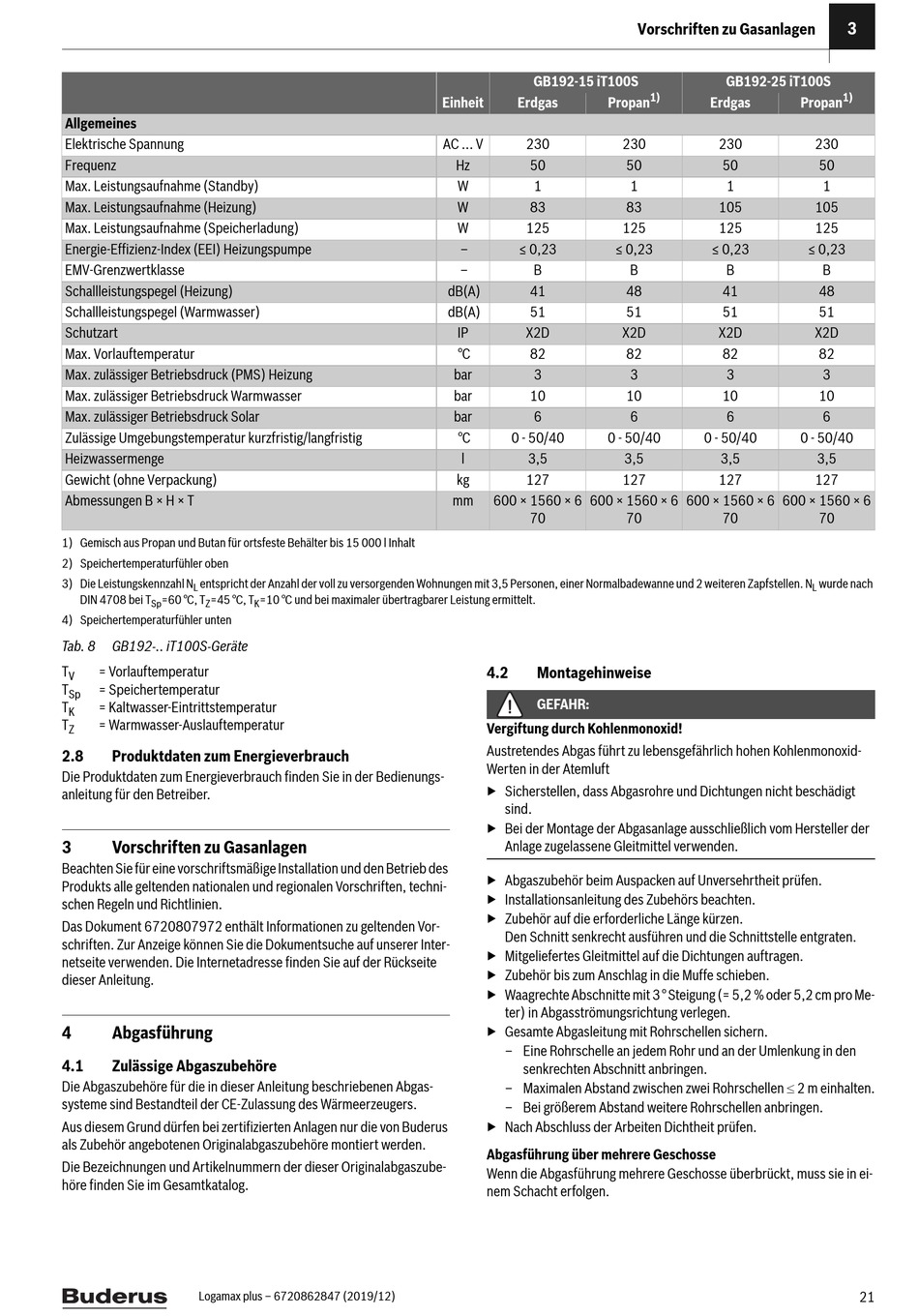

Buderus Logamax plus GB192-15 iT150SW H V2 Installations- Und Wartungsanleitung Für Den Fachmann Seite 21

Allgemeines
Elektrische Spannung
Frequenz
Max. Leistungsaufnahme (Standby)
Max. Leistungsaufnahme (Heizung)
Max. Leistungsaufnahme (Speicherladung)
Energie-Effizienz-Index (EEI) Heizungspumpe
EMV-Grenzwertklasse
Schallleistungspegel (Heizung)
Schallleistungspegel (Warmwasser)
Schutzart
Max. Vorlauftemperatur
Max. zulässiger Betriebsdruck (PMS) Heizung
Max. zulässiger Betriebsdruck Warmwasser
Max. zulässiger Betriebsdruck Solar
Zulässige Umgebungstemperatur kurzfristig/langfristig
Heizwassermenge
Gewicht (ohne Verpackung)
Abmessungen B × H × T
1) Gemisch aus Propan und Butan für ortsfeste Behälter bis 15 000 l Inhalt
2) Speichertemperaturfühler oben
3) Die Leistungskennzahl N entspricht der Anzahl der voll zu versorgenden Wohnungen mit 3,5 Personen, einer Normalbadewanne und 2 weiteren Zapfstellen. N
L
DIN 4708 bei T =60 °C, T =45 °C, T
Sp Z
4) Speichertemperaturfühler unten
Tab. 8 GB192-.. iT100S-Geräte
T = Vorlauftemperatur
V
T = Speichertemperatur
Sp
T = Kaltwasser-Eintrittstemperatur
K
T = Warmwasser-Auslauftemperatur
Z
2.8 Produktdaten zum Energieverbrauch
Die Produktdaten zum Energieverbrauch finden Sie in der Bedienungs-
anleitung für den Betreiber.
3 Vorschriften zu Gasanlagen
Beachten Sie für eine vorschriftsmäßige Installation und den Betrieb des
Produkts alle geltenden nationalen und regionalen Vorschriften, techni-
schen Regeln und Richtlinien.
Das Dokument 6720807972 enthält Informationen zu geltenden Vor-
schriften. Zur Anzeige können Sie die Dokumentsuche auf unserer Inter-
netseite verwenden. Die Internetadresse finden Sie auf der Rückseite
dieser Anleitung.
4 Abgasführung
4.1 Zulässige Abgaszubehöre
Die Abgaszubehöre für die in dieser Anleitung beschriebenen Abgas-
systeme sind Bestandteil der CE-Zulassung des Wärmeerzeugers.
Aus diesem Grund dürfen bei zertifizierten Anlagen nur die von Buderus
als Zubehör angebotenen Originalabgaszubehöre montiert werden.
Die Bezeichnungen und Artikelnummern der dieser Originalabgaszube-
höre finden Sie im Gesamtkatalog.
Logamax plus – 6720862847 (2019/12)
=10 °C und bei maximaler übertragbarer Leistung ermittelt.
K
GB192-15 iT100S
Einheit Erdgas Propan
AC ... V 230
Hz 50
W 1
W 83
W 125
– ≤ 0,23 ≤ 0,23
– B
dB(A) 41
dB(A) 51
IP X2D
°C 82
bar 3
bar 10
bar 6
°C 0 - 50/40 0 - 50/40
l 3,5
kg 127
mm 600 × 1560 × 6 600 × 1560 × 6
70
4.2 Montagehinweise
GEFAHR:
Vergiftung durch Kohlenmonoxid!
Austretendes Abgas führt zu lebensgefährlich hohen Kohlenmonoxid-
Werten in der Atemluft
▶ Sicherstellen, dass Abgasrohre und Dichtungen nicht beschädigt
sind.
▶ Bei der Montage der Abgasanlage ausschließlich vom Hersteller der
Anlage zugelassene Gleitmittel verwenden.
▶ Abgaszubehör beim Auspacken auf Unversehrtheit prüfen.
▶ Installationsanleitung des Zubehörs beachten.
▶ Zubehör auf die erforderliche Länge kürzen.
Den Schnitt senkrecht ausführen und die Schnittstelle entgraten.
▶ Mitgeliefertes Gleitmittel auf die Dichtungen auftragen.
▶ Zubehör bis zum Anschlag in die Muffe schieben.
▶ Waagrechte Abschnitte mit 3 ° Steigung (= 5,2 % oder 5,2 cm pro Me-
ter) in Abgasströmungsrichtung verlegen.
▶ Gesamte Abgasleitung mit Rohrschellen sichern.
– Eine Rohrschelle an jedem Rohr und an der Umlenkung in den
senkrechten Abschnitt anbringen.
– Maximalen Abstand zwischen zwei Rohrschellen  2 m einhalten.
– Bei größerem Abstand weitere Rohrschellen anbringen.
▶ Nach Abschluss der Arbeiten Dichtheit prüfen.
Abgasführung über mehrere Geschosse
Wenn die Abgasführung mehrere Geschosse überbrückt, muss sie in ei-
nem Schacht erfolgen.
