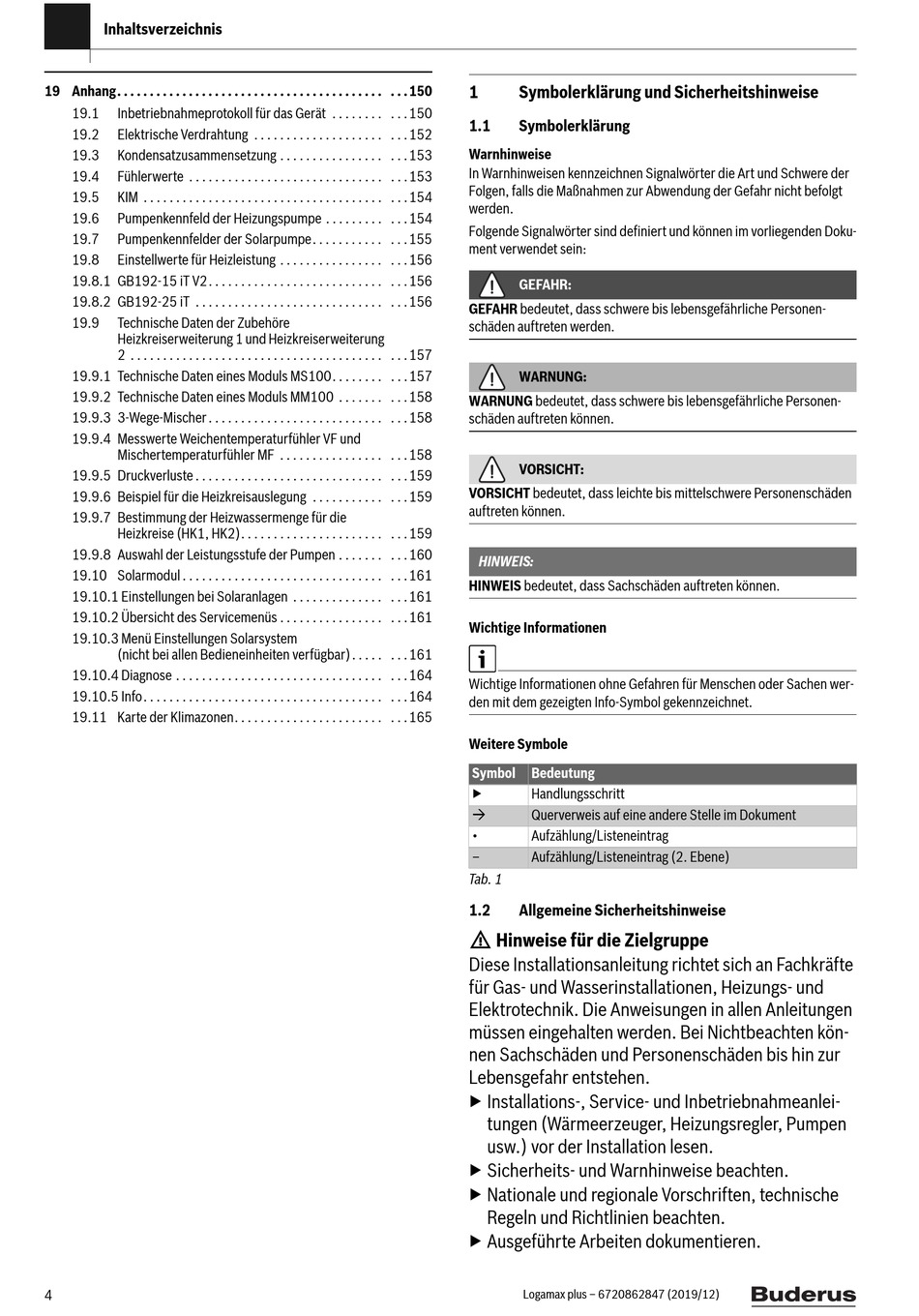

Buderus Logamax plus GB192-15 iT150SW H V2 Installations- Und Wartungsanleitung Für Den Fachmann Seite 4

Inhaltsverzeichnis
19 Anhang. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .150
19.1 Inbetriebnahmeprotokoll für das Gerät . . . . . . . . . . .150
19.2 Elektrische Verdrahtung . . . . . . . . . . . . . . . . . . . . . . .152
19.3 Kondensatzusammensetzung . . . . . . . . . . . . . . . . . . .153
19.4 Fühlerwerte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .153
19.5 KIM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .154
19.6 Pumpenkennfeld der Heizungspumpe . . . . . . . . . . . .154
19.7 Pumpenkennfelder der Solarpumpe. . . . . . . . . . . . . .155
19.8 Einstellwerte für Heizleistung . . . . . . . . . . . . . . . . . . .156
19.8.1 GB192-15 iT V2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .156
19.8.2 GB192-25 iT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .156
19.9 Technische Daten der Zubehöre
Heizkreiserweiterung 1 und Heizkreiserweiterung
2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .157
19.9.1 Technische Daten eines Moduls MS100. . . . . . . . . . .157
19.9.2 Technische Daten eines Moduls MM100 . . . . . . . . . .158
19.9.3 3-Wege-Mischer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .158
19.9.4 Messwerte Weichentemperaturfühler VF und
Mischertemperaturfühler MF . . . . . . . . . . . . . . . . . . .158
19.9.5 Druckverluste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .159
19.9.6 Beispiel für die Heizkreisauslegung . . . . . . . . . . . . . .159
19.9.7 Bestimmung der Heizwassermenge für die
Heizkreise (HK1, HK2). . . . . . . . . . . . . . . . . . . . . . . . .159
19.9.8 Auswahl der Leistungsstufe der Pumpen . . . . . . . . . .160
19.10 Solarmodul . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .161
19.10.1 Einstellungen bei Solaranlagen . . . . . . . . . . . . . . . . .161
19.10.2 Übersicht des Servicemenüs . . . . . . . . . . . . . . . . . . .161
19.10.3 Menü Einstellungen Solarsystem
(nicht bei allen Bedieneinheiten verfügbar). . . . . . . .161
19.10.4 Diagnose . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .164
19.10.5 Info. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .164
19.11 Karte der Klimazonen. . . . . . . . . . . . . . . . . . . . . . . . . .165
4
1 Symbolerklärung und Sicherheitshinweise
1.1 Symbolerklärung
Warnhinweise
In Warnhinweisen kennzeichnen Signalwörter die Art und Schwere der
Folgen, falls die Maßnahmen zur Abwendung der Gefahr nicht befolgt
werden.
Folgende Signalwörter sind definiert und können im vorliegenden Doku-
ment verwendet sein:
GEFAHR:
GEFAHR bedeutet, dass schwere bis lebensgefährliche Personen-
schäden auftreten werden.
WARNUNG:
WARNUNG bedeutet, dass schwere bis lebensgefährliche Personen-
schäden auftreten können.
VORSICHT:
VORSICHT bedeutet, dass leichte bis mittelschwere Personenschäden
auftreten können.
HINWEIS:
HINWEIS bedeutet, dass Sachschäden auftreten können.
Wichtige Informationen
Wichtige Informationen ohne Gefahren für Menschen oder Sachen wer-
den mit dem gezeigten Info-Symbol gekennzeichnet.
Weitere Symbole
Symbol Bedeutung
▶ Handlungsschritt
 Querverweis auf eine andere Stelle im Dokument
• Aufzählung/Listeneintrag
– Aufzählung/Listeneintrag (2. Ebene)
Tab. 1
1.2 Allgemeine Sicherheitshinweise
H Hinweise für die Zielgruppe
Diese Installationsanleitung richtet sich an Fachkräfte
für Gas- und Wasserinstallationen, Heizungs- und
Elektrotechnik. Die Anweisungen in allen Anleitungen
müssen eingehalten werden. Bei Nichtbeachten kön-
nen Sachschäden und Personenschäden bis hin zur
Lebensgefahr entstehen.
▶ Installations-, Service- und Inbetriebnahmeanlei-
tungen (Wärmeerzeuger, Heizungsregler, Pumpen
usw.) vor der Installation lesen.
▶ Sicherheits- und Warnhinweise beachten.
▶ Nationale und regionale Vorschriften, technische
Regeln und Richtlinien beachten.
▶ Ausgeführte Arbeiten dokumentieren.
Logamax plus – 6720862847 (2019/12)
