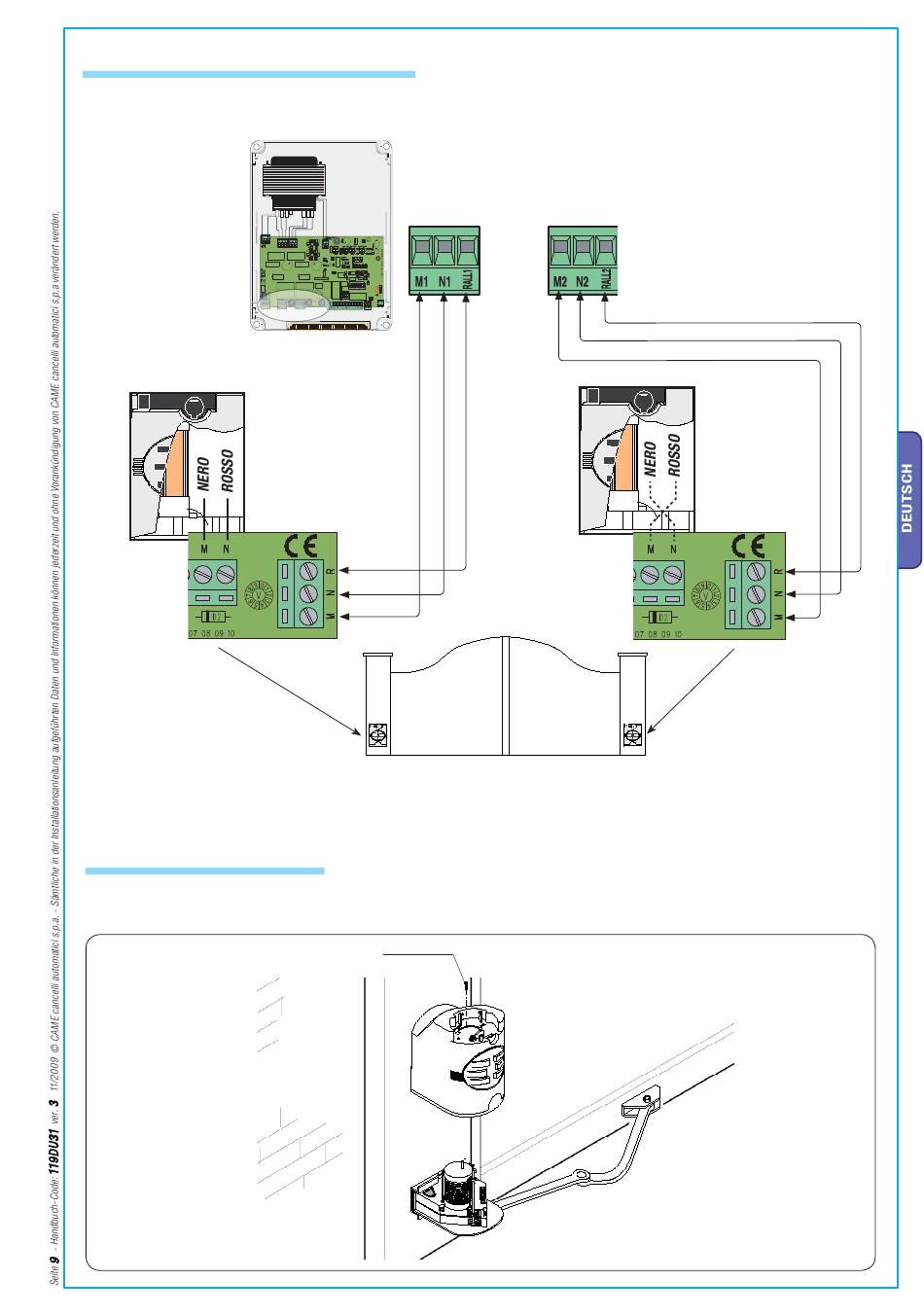

Kabelverbindung zur Steuerung
Steuerung installieren und Kabel, wie in der Zeichnung angegeben, anschließen.
ZL180
24 V DC Getriebemotor
24 V DC Getriebemotor
links installiert (von innen gesehen)
rechts installiert (von innen gesehen)
- Beispielschema -
- Beispielschema -
5.11 Deckel befestigen
Nach Abschluss von Montage, Kabelverbindung und Einstellungen, den Deckel aufsetzen und mit der Schraube Ø 3,9x13 befesti-
gen. Drehgriff auf die Position „LOCK" stellen und befestigen.
ø 3,9x13
