6. ORTSSTEUERSTELLE
6.2 Bedienung
Sobald die Steuerung des Antriebes hochgefahren ist erscheint im Display der Grundbild-
schirm (siehe 6.2) mit den wesentlichen Informationen über die Position, das Drehmoment,
die Betriebsart, ggf. vorhandene Feldbusstati sowie ggf. anstehende Störungen oder War-
nungen. Die Anordnung der Informationen kann dabei abhängig von Firmware und Hardware
unterschiedlich sein.

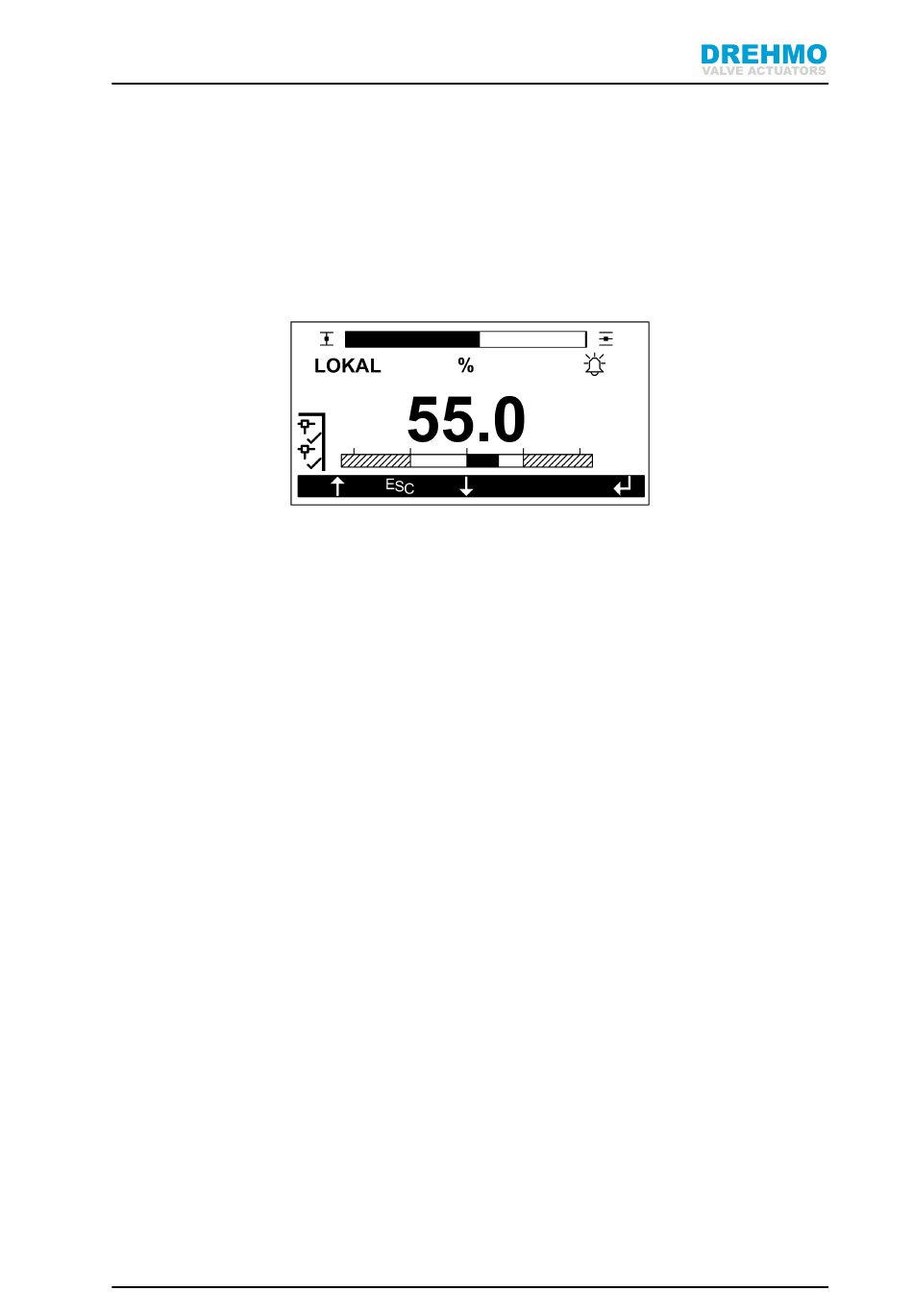

Abbildung 6.2: Grundbildschirm des Displays nach Systemstart
Die Vor-Ort Bedienung erfolgt mithilfe von vier Bedientasten, die entweder als mechanisch
bewegliche Federtaster, oder aber als verdeckte Magnettaster ausgeführt sind (siehe 6.1).
Magnettaster erfordern zur Bedienung einen speziellen Magnetbedienstift als separates Zu-
behör.
Die Standard Funktionsbelegung der Tasten ist auf dem montierten Beschriftungsblech der
Ortssteuerstelle angegeben. Darüber hinaus befindet sich in der unteren Statusanzeige des
Displays die aktuelle Funktionsbelegung, die in unterliegenden Menübedienungen durchaus
variieren kann.
Wenn im Display LOKAL oder LEARN zu lesen ist, kann der Antrieb mit den beiden
Pfeil-Tasten (1 und 3 in der Abbildung 6.1) verfahren werden. Steht im Display AUS oder
FERN geht dies nicht.
i-matic
25
