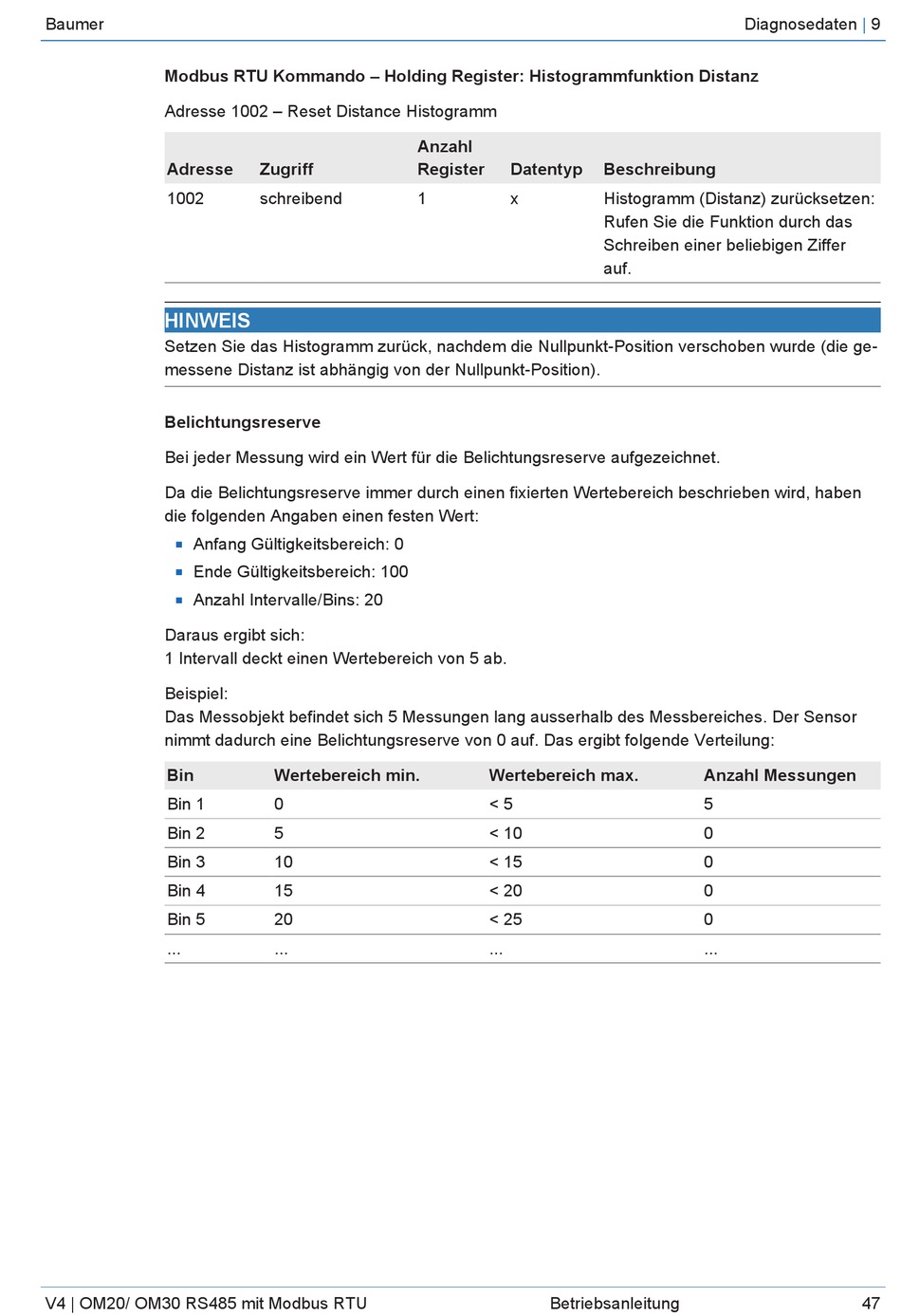

Modbus RTU Kommando – Holding Register: Histogrammfunktion Distanz
Adresse 1002 – Reset Distance Histogramm
Adresse
1002
HINWEIS
Setzen Sie das Histogramm zurück, nachdem die Nullpunkt-Position verschoben wurde (die ge-
messene Distanz ist abhängig von der Nullpunkt-Position).
Belichtungsreserve
Bei jeder Messung wird ein Wert für die Belichtungsreserve aufgezeichnet.
Da die Belichtungsreserve immer durch einen fixierten Wertebereich beschrieben wird, haben
die folgenden Angaben einen festen Wert:
Anfang Gültigkeitsbereich: 0
n
Ende Gültigkeitsbereich: 100
n
Anzahl Intervalle/Bins: 20
n
Daraus ergibt sich:
1 Intervall deckt einen Wertebereich von 5 ab.
Beispiel:
Das Messobjekt befindet sich 5 Messungen lang ausserhalb des Messbereiches. Der Sensor
nimmt dadurch eine Belichtungsreserve von 0 auf. Das ergibt folgende Verteilung:
Bin
Bin 1
Bin 2
Bin 3
Bin 4
Bin 5
...
V4 | OM20/ OM30 RS485 mit Modbus RTU
Anzahl
Zugriff Register
schreibend 1
Wertebereich min.
0
5
10
15
20
...
Datentyp Beschreibung
x Histogramm (Distanz) zurücksetzen:
Rufen Sie die Funktion durch das
Schreiben einer beliebigen Ziffer
auf.
Wertebereich max.
< 5
< 10
< 15
< 20
< 25
...
Betriebsanleitung
Diagnosedaten | 9
Anzahl Messungen
5
0
0
0
0
...
