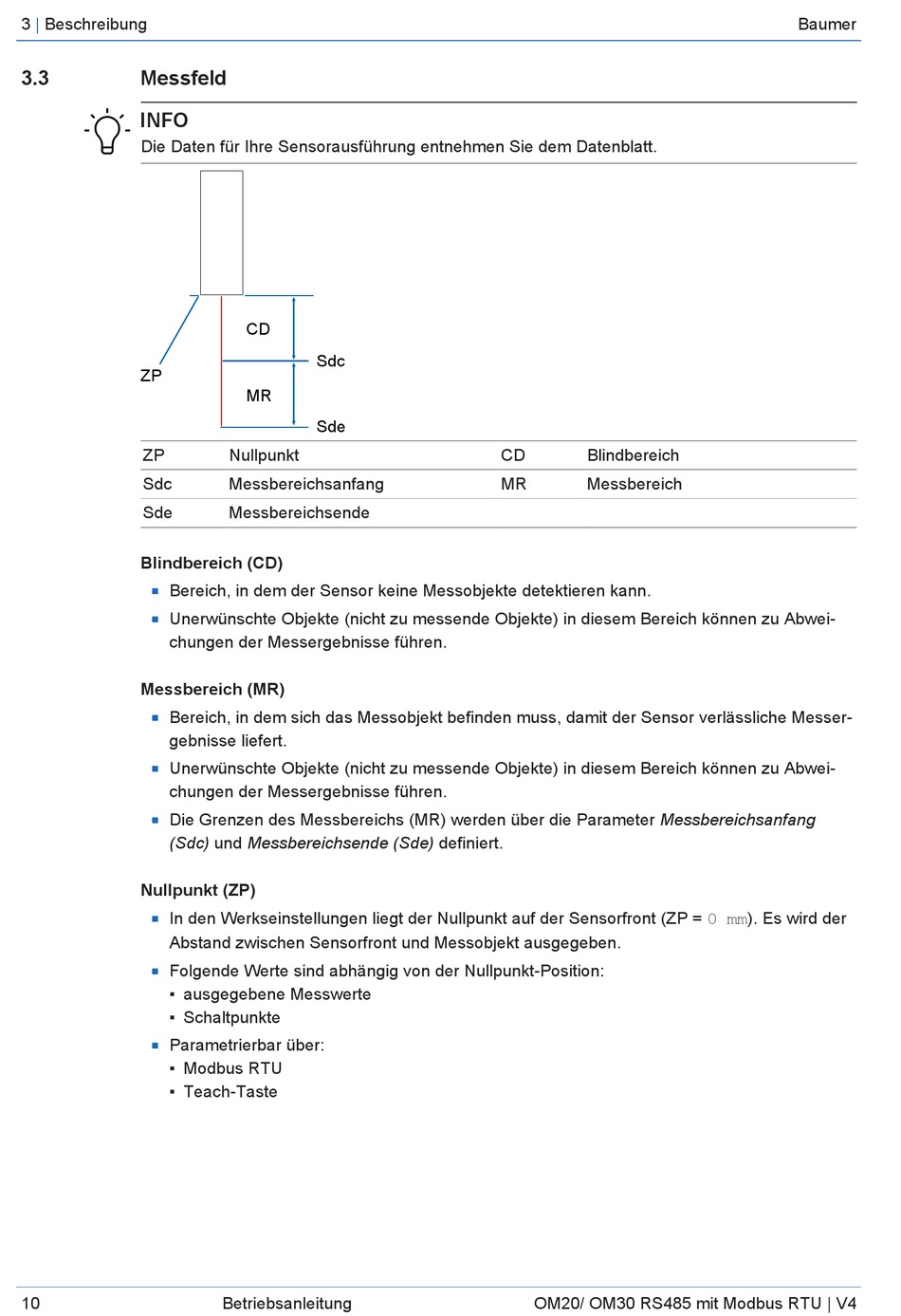

Baumer OM30 Betriebsanleitung Seite 10

3 | Beschreibung
3.3 Messfeld
INFO
Die Daten für Ihre Sensorausführung entnehmen Sie dem Datenblatt.
ZP
ZP
Sdc
Sde
Blindbereich (CD)
Bereich, in dem der Sensor keine Messobjekte detektieren kann.
n
Unerwünschte Objekte (nicht zu messende Objekte) in diesem Bereich können zu Abwei-
n
chungen der Messergebnisse führen.
Messbereich (MR)
Bereich, in dem sich das Messobjekt befinden muss, damit der Sensor verlässliche Messer-
n
gebnisse liefert.
Unerwünschte Objekte (nicht zu messende Objekte) in diesem Bereich können zu Abwei-
n
chungen der Messergebnisse führen.
Die Grenzen des Messbereichs (MR) werden über die Parameter Messbereichsanfang
n
(Sdc) und Messbereichsende (Sde) definiert.
Nullpunkt (ZP)
In den Werkseinstellungen liegt der Nullpunkt auf der Sensorfront (ZP = 0 mm). Es wird der
n
Abstand zwischen Sensorfront und Messobjekt ausgegeben.
Folgende Werte sind abhängig von der Nullpunkt-Position:
n
▪ ausgegebene Messwerte
▪ Schaltpunkte
Parametrierbar über:
n
▪ Modbus RTU
▪ Teach-Taste
10
CD
Sdc
MR
Sde
Nullpunkt
Messbereichsanfang
Messbereichsende
Betriebsanleitung
CD Blindbereich
MR Messbereich
