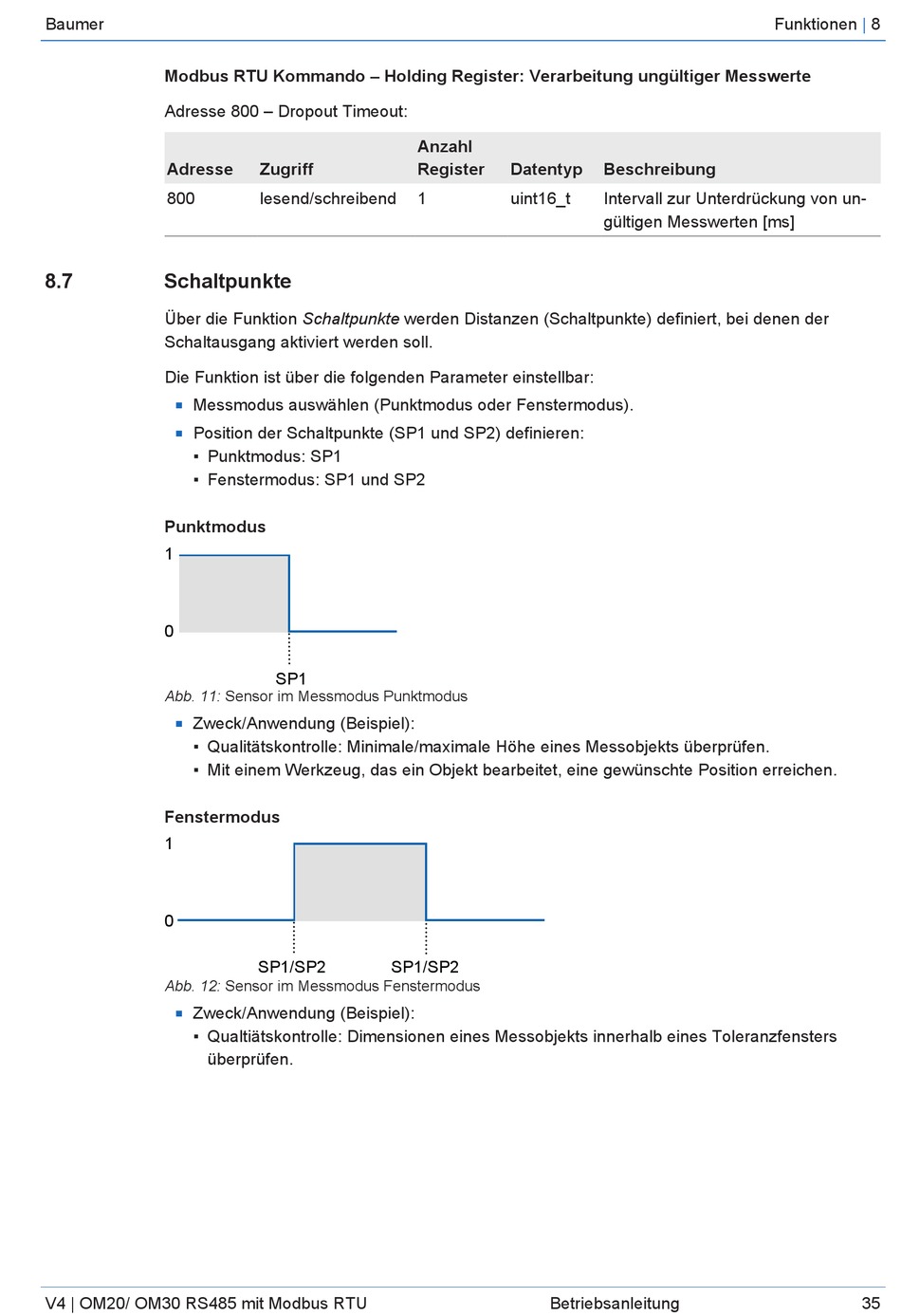

Baumer
Modbus RTU Kommando – Holding Register: Verarbeitung ungültiger Messwerte
Adresse 800 – Dropout Timeout:
Adresse
800
8.7 Schaltpunkte
Über die Funktion Schaltpunkte werden Distanzen (Schaltpunkte) definiert, bei denen der
Schaltausgang aktiviert werden soll.
Die Funktion ist über die folgenden Parameter einstellbar:
Messmodus auswählen (Punktmodus oder Fenstermodus).
n
Position der Schaltpunkte (SP1 und SP2) definieren:
n
▪ Punktmodus: SP1
▪ Fenstermodus: SP1 und SP2
Punktmodus
1
0
Abb. 11: Sensor im Messmodus Punktmodus
Zweck/Anwendung (Beispiel):
n
▪ Qualitätskontrolle: Minimale/maximale Höhe eines Messobjekts überprüfen.
▪ Mit einem Werkzeug, das ein Objekt bearbeitet, eine gewünschte Position erreichen.
Fenstermodus
1
0
Abb. 12: Sensor im Messmodus Fenstermodus
Zweck/Anwendung (Beispiel):
n
▪ Qualtiätskontrolle: Dimensionen eines Messobjekts innerhalb eines Toleranzfensters
überprüfen.
V4 | OM20/ OM30 RS485 mit Modbus RTU
Anzahl
Zugriff Register
lesend/schreibend 1
SP1
SP1/SP2 SP1/SP2
Datentyp Beschreibung
uint16_t Intervall zur Unterdrückung von un-
gültigen Messwerten [ms]
Betriebsanleitung
Funktionen | 8
35
