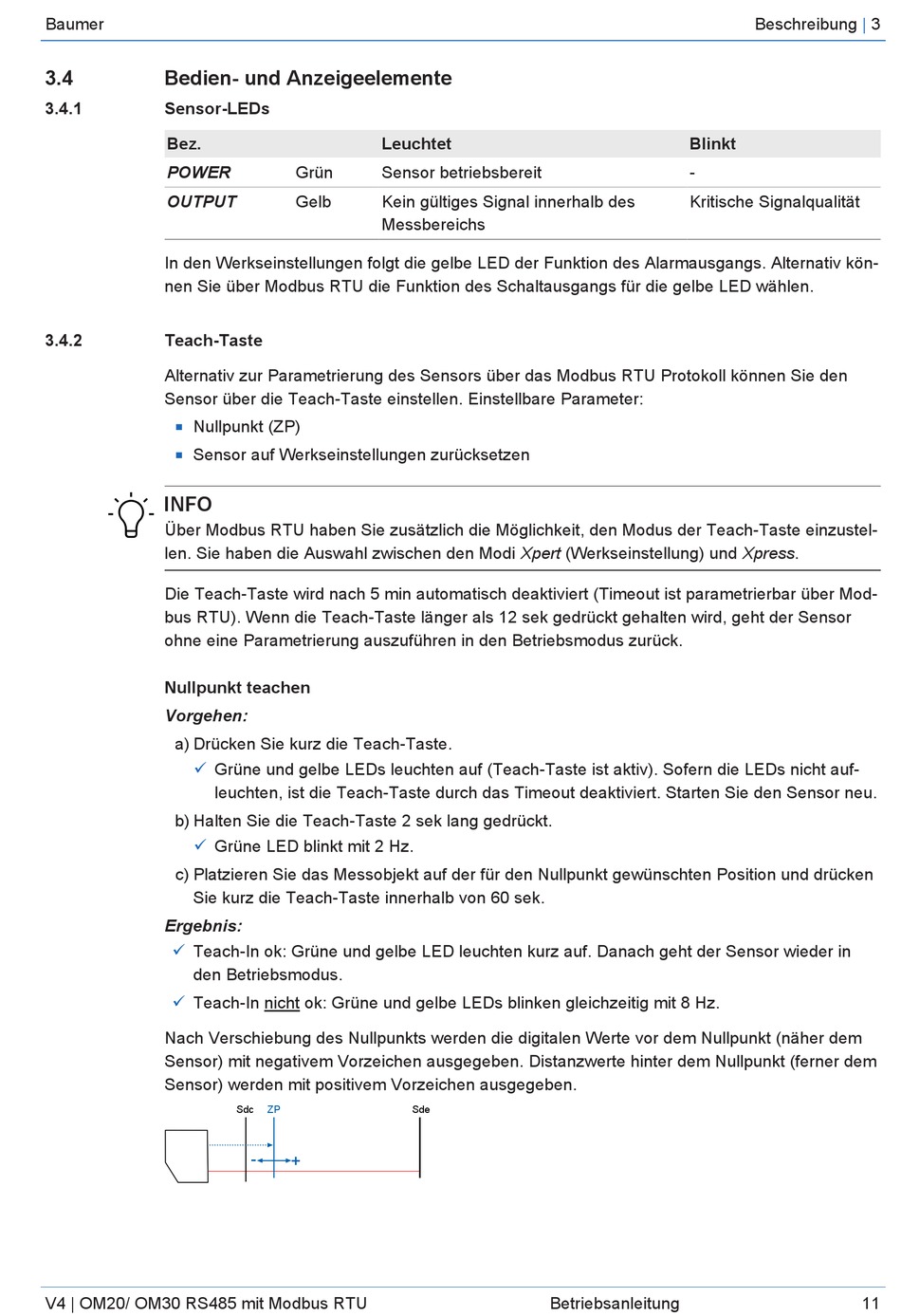

Baumer OM30 Betriebsanleitung Seite 11

Baumer
3.4 Bedien- und Anzeigeelemente
3.4.1 Sensor-LEDs
Bez.
POWER
OUTPUT
In den Werkseinstellungen folgt die gelbe LED der Funktion des Alarmausgangs. Alternativ kön-
nen Sie über Modbus RTU die Funktion des Schaltausgangs für die gelbe LED wählen.
3.4.2 Teach-Taste
Alternativ zur Parametrierung des Sensors über das Modbus RTU Protokoll können Sie den
Sensor über die Teach-Taste einstellen. Einstellbare Parameter:
Nullpunkt (ZP)
n
Sensor auf Werkseinstellungen zurücksetzen
n
INFO
Über Modbus RTU haben Sie zusätzlich die Möglichkeit, den Modus der Teach-Taste einzustel-
len. Sie haben die Auswahl zwischen den Modi Xpert (Werkseinstellung) und Xpress.
Die Teach-Taste wird nach 5 min automatisch deaktiviert (Timeout ist parametrierbar über Mod-
bus RTU). Wenn die Teach-Taste länger als 12 sek gedrückt gehalten wird, geht der Sensor
ohne eine Parametrierung auszuführen in den Betriebsmodus zurück.
Nullpunkt teachen
Vorgehen:
a) Drücken Sie kurz die Teach-Taste.
ü Grüne und gelbe LEDs leuchten auf (Teach-Taste ist aktiv). Sofern die LEDs nicht auf-
leuchten, ist die Teach-Taste durch das Timeout deaktiviert. Starten Sie den Sensor neu.
b) Halten Sie die Teach-Taste 2 sek lang gedrückt.
ü Grüne LED blinkt mit 2 Hz.
c) Platzieren Sie das Messobjekt auf der für den Nullpunkt gewünschten Position und drücken
Sie kurz die Teach-Taste innerhalb von 60 sek.
Ergebnis:
ü
Teach-In ok: Grüne und gelbe LED leuchten kurz auf. Danach geht der Sensor wieder in
den Betriebsmodus.
ü
Teach-In nicht ok: Grüne und gelbe LEDs blinken gleichzeitig mit 8 Hz.
Nach Verschiebung des Nullpunkts werden die digitalen Werte vor dem Nullpunkt (näher dem
Sensor) mit negativem Vorzeichen ausgegeben. Distanzwerte hinter dem Nullpunkt (ferner dem
Sensor) werden mit positivem Vorzeichen ausgegeben.
V4 | OM20/ OM30 RS485 mit Modbus RTU
Leuchtet
Grün Sensor betriebsbereit
Gelb Kein gültiges Signal innerhalb des
Messbereichs
Sdc ZP
-
+
Sde
Betriebsanleitung
Beschreibung
Blinkt
-
Kritische Signalqualität
