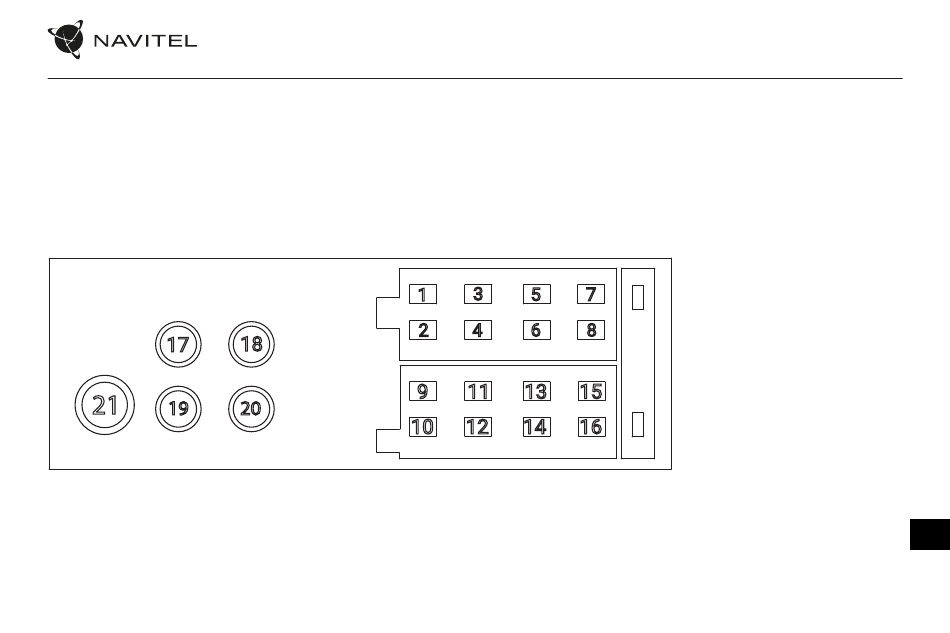

Монтажна схема
Настійно рекомендується, щоб роботи з встановлення автомагнітоли проводилися кваліфікованим персоналом з необхідними навичками.
Переконайтеся, що ці роботи безпечні у випадку самостійної установки.
17
21
19
1
2
18
9
20
10
3
5 7
4 6 8
11 13 15
12 14 16
NAVITEL RD6 | 93
1. Правий задній динамік (+)
2. Правий задній динамік (-)
3. Правий передній динамік (+)
4. Правий передній динамік (-)
5. Лівий передній динамік (+)
6. Лівий передній динамік (-)
7. Задній лівий динамік (+)
8. Лівий задній динамік (-)
9. Не використовується
10. Не використовується
11. Не використовується
12. Постійне живлення (+12В)
13. Силова антена
14. Не використовується
15. Запалювання/аксесуар
16. Земля
17. Правий роз'єм RCA (червоний)
18. Правий роз'єм RCA (червоний)
19. Лівий роз'єм RCA (білий)
20. Лівий роз'єм RCA (білий)
21. Радіоантена
