20 | KASUTUSJUHEND

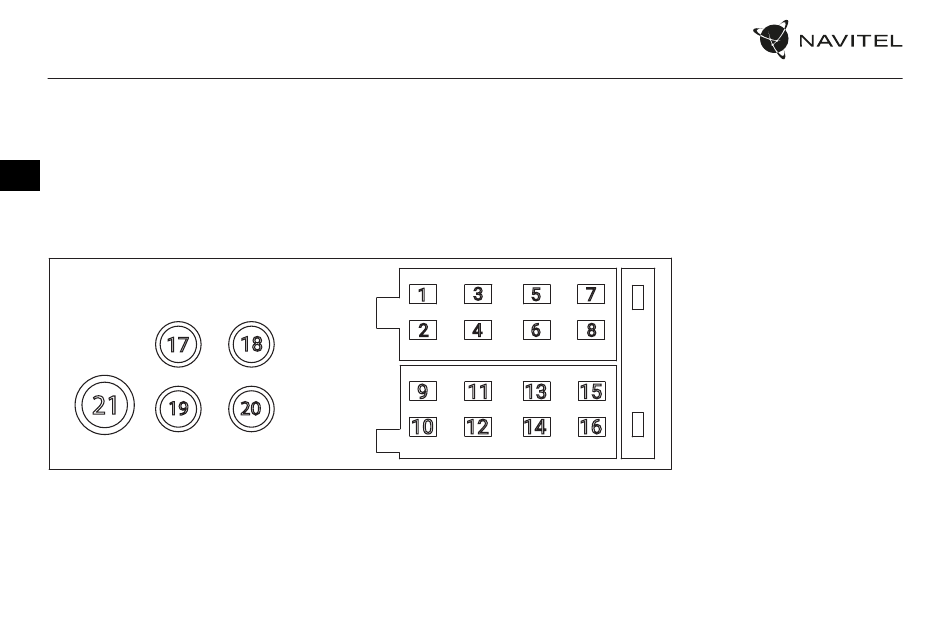

Juhtmestiku skeem
On tungivalt soovitatav, et autoraadio paigaldamise töid teeksid vajalike oskustega kvalifitseeritud personal. Veenduge, et need tööd on
isepaigaldamise korral ohutud.
EE
17
21
19
1
2
18
9
20
10
3
5 7
4 6 8
11 13 15
12 14 16
1. Parem tagumine kõlar (+)
2. Parem tagumine kõlar (-)
3. Parem eesmine kõlar (+)
4. Parem eesmine kõlar (-)
5. Vasak esikõlar (+)
6. Vasak esikõlar (-)
7. Vasak tagumine kõlar (+)
8. Vasak tagumine kõlar (-)
9. Pole kasutatud
10. Pole kasutatud
11. Ei ole kasutatud
12. Pidev toide (+12V)
13. Toiteantenn
14. Ei ole kasutatud
15. Süüde/tarvik
16. Maapind
17. Parempoolne RCA-pistik
(punane)
18. Parempoolne RCA-pistik
(punane)
19. Vasak RCA-pistik (valge)
20. Vasak RCA pistik (valge)
21. Raadioantenn
