60 | INSTRUKCJA OBSŁUGI

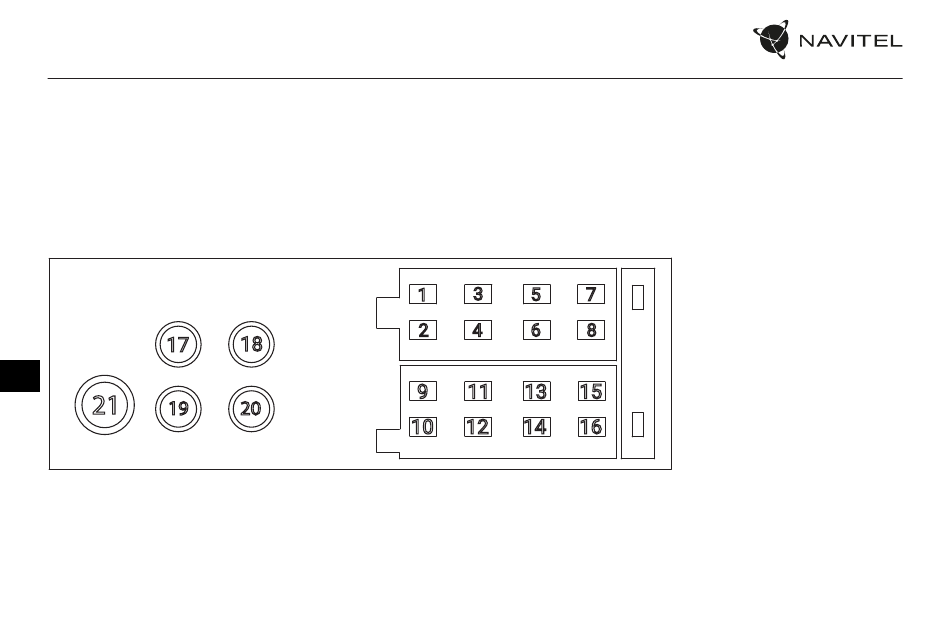

Schemat połączeń
Zaleca się, aby instalacja radia samochodowego przeprowadzona została przez osobę wykwalifikowaną, która dysponuje niezbędnymi umiejętno-
ściami. W przypadku samodzielnej instalacji, należy upewnić się, że będzie ona przebiegać w bezpiecznych warunkach.
17
PL
21
19
1
2
18
9
20
10
3
5 7
4 6 8
11 13 15
12 14 16
1. Tylny prawy głośnik (+)
2. Tylny prawy głośnik (-)
3. Przedni prawy głośnik (+)
4. Przedni prawy głośnik (-)
5. Przedni lewy głośnik (+)
6. Przedni lewy głośnik (-)
7. Tylny lewy głośnik (+)
8. Tylny lewy głośnik (-)
9. Nieużywany
10. Nieużywany
11. Nieużywany
12. Zasilanie stałe (+12V)
13. Antena zasilania
14. Nieużywany
15. Zapłon
16. Uziemienie
17. Prawe złącze RCA (czerwone)
18. Prawe złącze RCA (czerwone)
19. Lewe złącze RCA (białe)
20. Lewe złącze RCA (białe)
21. Antena radiowa
