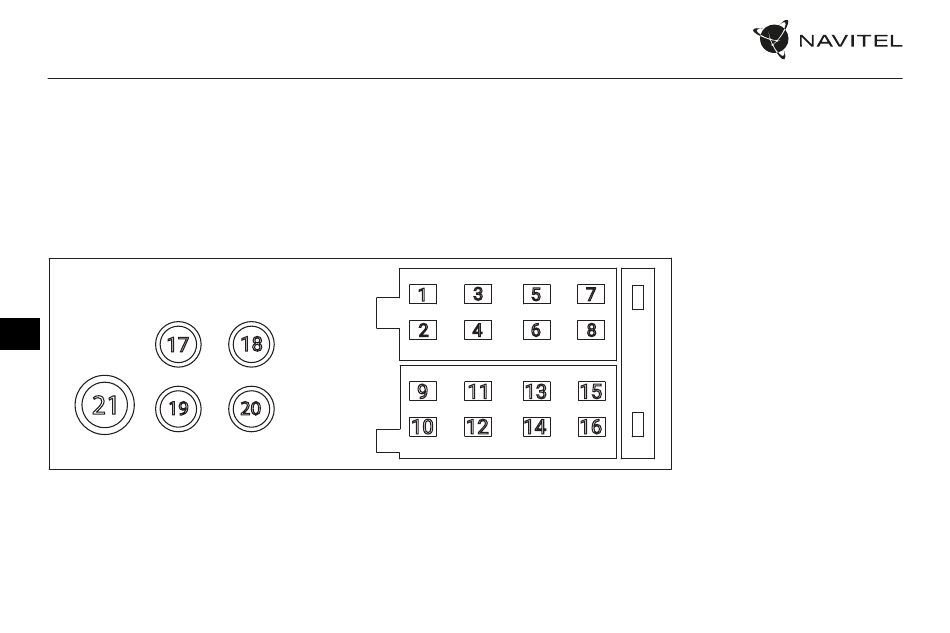

Elektroinstalācijas shēma
Ir ļoti ieteicams, lai automašīnas radio uzstādīšanas darbus veiktu kvalificēts personāls ar nepieciešamajām prasmēm. Pārliecinieties, vai šie darbi ir
droši pašinstalēšanas gadījumā.
LV
17
21
19
1
2
18
9
20
10
3
5 7
4 6 8
11 13 15
12 14 16
1. Labais aizmugurējais skaļrunis (+)
2. Labais aizmugurējais skaļrunis (-)
3. Labais priekšējais skaļrunis (+)
4. Labais priekšējais skaļrunis (-)
5. Kreisais priekšējais skaļrunis (+)
6. Kreisais priekšējais skaļrunis (-)
7. Kreisais aizmugurējais skaļrunis (+)
8. Kreisais aizmugurējais
skaļrunis (-)
9. Nav lietots
10. Nav lietots
11. Nav lietots
12. Pastāvīga barošana (+12V)
13. Strāvas antena
14. Nav lietots
15. Aizdedze/piederums
16. Zeme
17. Labais RCA savienotājs (sarkans)
18. Labais RCA savienotājs (sarkans)
19. Kreisais RCA savienotājs (balts)
20. Kreisais RCA savienotājs (balts)
21. Radio antena
