76 | РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

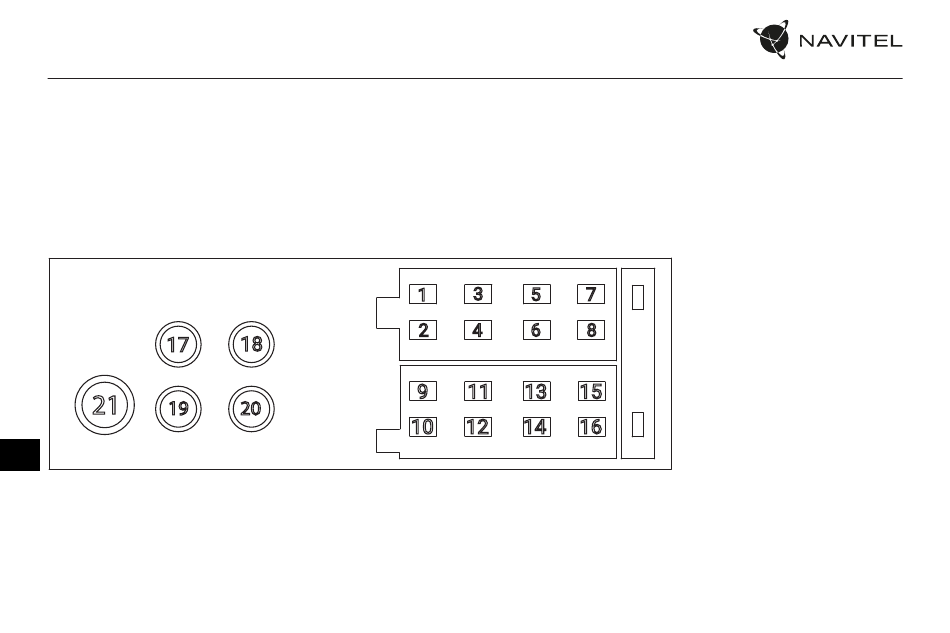

Схема подключения
Работы по установке магнитолы настоятельно рекомендуется проводить квалифицированным персоналом, имеющим необходимые навыки.
При самостоятельной установке убедитесь в соблюдении всех необходимых мер предосторожности.
17
21
19
RU
1
2
18
9
20
10
3
5 7
4 6 8
11 13 15
12 14 16
1. Правый задний динамик (+)
2. Правый задний динамик (-)
3. Правый передний динамик (+)
4. Правый передний динамик (-)
5. Левый передний динамик (+)
6. Левый передний динамик (-)
7. Левый задний динамик (+)
8. Левый задний динамик (-)
9. Не используется
10. Не используется
11. Не используется
12. Основное питание (+12 В)
13. Питание антенны
14. Не используется
15. Зажигание
16. Земля
17. Правый разъем RCA (красный)
18. Правый разъем RCA (красный)
19. Левый разъем RCA (белый)
20. Левый разъем RCA (белый)
21. Антенна радио
