4 | UŽIVATELSKÁ PŘÍRUČKA

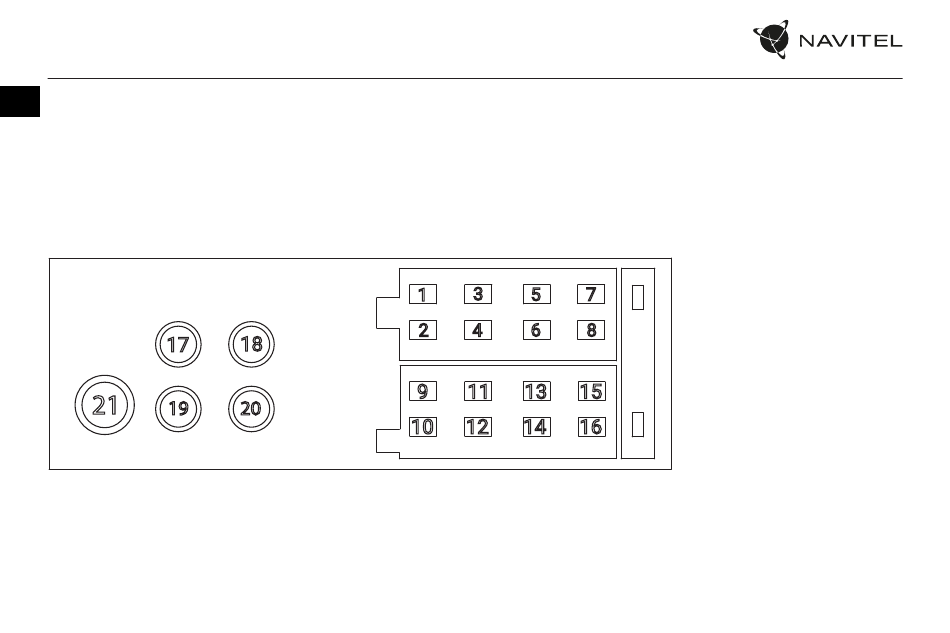

Schéma zapojení
CZ
Důrazně se doporučuje, aby práce na instalaci autorádia prováděl kvalifikovaný personál s potřebnými dovednostmi. Ujistěte se, že tyto práce jsou
bezpečné v případě vlastní instalace.
17
21
19
1
2
18
9
20
10
3
5 7
4 6 8
11 13 15
12 14 16
1. Pravý zadní reproduktor (+)
2. Pravý zadní reproduktor (-)
3. Pravý přední reproduktor (+)
4. Pravý přední reproduktor (-)
5. Levý přední reproduktor (+)
6. Levý přední reproduktor (-)
7. Levý zadní reproduktor (+)
8. Levý zadní reproduktor (-)
9. Nepoužito
10. Nepoužito
11. Nepoužito
12. Konstantní napájení (+12V)
13. Napájecí anténa
14. Nepoužito
15. Zapalování/příslušenství
16. Uzemnění
17. Pravý konektor RCA (červený)
18. Pravý konektor RCA (červený)
19. Levý RCA konektor (bílý)
20. Levý RCA konektor (bílý)
21. Anténa rádia
