Schaltplan - Navitel Rd6 Bedienungsanleitung

12 | BENUTZERHANDBUCH

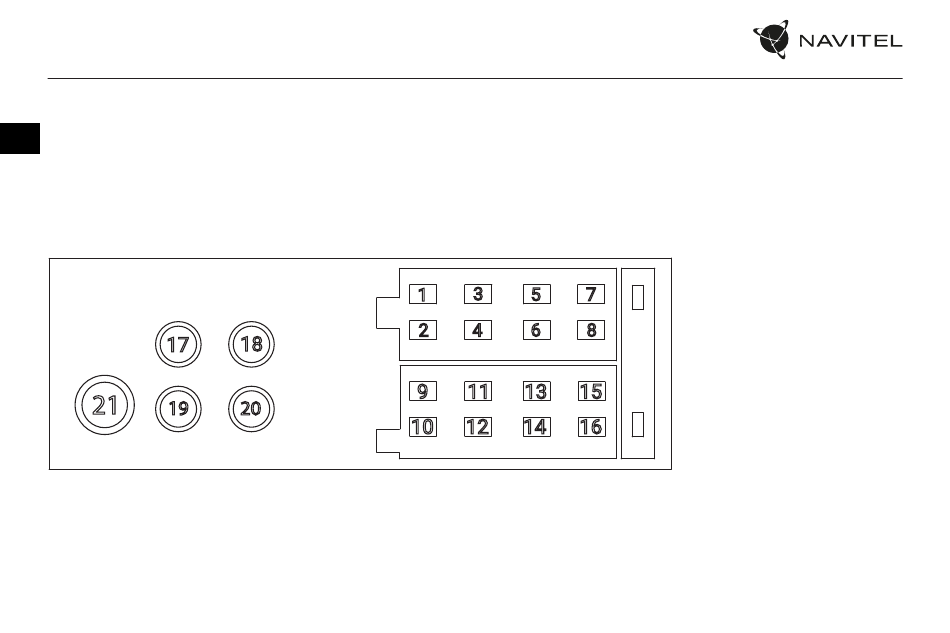

Schaltplan

Es wird dringend empfohlen, die Arbeiten zur Installation des Autoradios von qualifiziertem Personal mit den erforderlichen Kenntnissen durchführen
DE
zu lassen. Stellen Sie sicher, dass diese Arbeiten bei einer Selbstinstallation sicher sind.
17
21
19
1
2
18
9
20
10
3
5 7
4 6 8
11 13 15
12 14 16
1. Rechter hinterer Lautsprecher (+)
2. Rechter hinterer Lautsprecher (-)
3. Rechter vorderer Lautsprecher (+)
4. Rechter vorderer Lautsprecher (-)
5. Linker vorderer Lautsprecher (+)
6. Linker vorderer Lautsprecher (-)
7. Linker hinterer Lautsprecher (+)
8. Linker hinterer Lautsprecher (-)
9. Nicht verwendet
10. Nicht verwendet
11. Nicht verwendet
12. Konstante Stromversorgung
(+12 V)
13. Elektrische Antenne
14. Nicht verwendet
15. Zündung/Zubehör
16. Masse
17. Rechter Cinch-Anschluss (rot)
18. Rechter Cinch-Anschluss (rot)
19. Linker Cinch-Anschluss (weiß)
20. Linker Cinch-Anschluss (weiß)
21. Radioantenne
