44 | VARTOTOJO VADOVAS

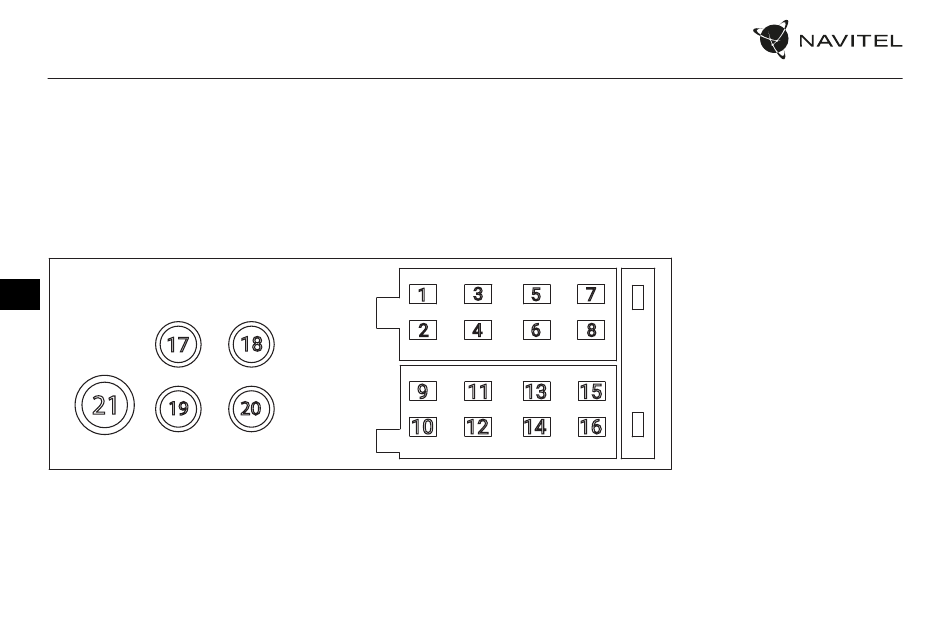

Elektros schema
Primygtinai rekomenduojama, kad automobilio radijo montavimo darbus atliktų kvalifikuotas personalas, turintis reikiamų įgūdžių. Įsitikinkite, kad
šie darbai yra saugūs, jei patys montuojate.
LT
17
21
19
1
2
18
9
20
10
3
5 7
4 6 8
11 13 15
12 14 16
1. Dešinysis galinis garsiakalbis (+)
2. Dešinysis galinis garsiakalbis (-)
3. Dešinysis priekinis garsiakalbis (+)
4. Dešinysis priekinis garsiakalbis (-)
5. Kairysis priekinis garsiakalbis (+)
6. Kairysis priekinis garsiakalbis (-)
7. Kairysis galinis garsiakalbis (+)
8. Kairysis galinis garsiakalbis (-)
9. Nenaudotas
10. Nenaudotas
11. Nenaudotas
12. Nuolatinis maitinimas (+12V)
13. Maitinimo antena
14. Nenaudotas
15. Uždegimas/priedas
16. Įžeminimas
17. Dešinė RCA jungtis (raudona)
18. Dešinė RCA jungtis (raudona)
19. Kairioji RCA jungtis (balta)
20. Kairė RCA jungtis (balta)
21. Radijo antena
