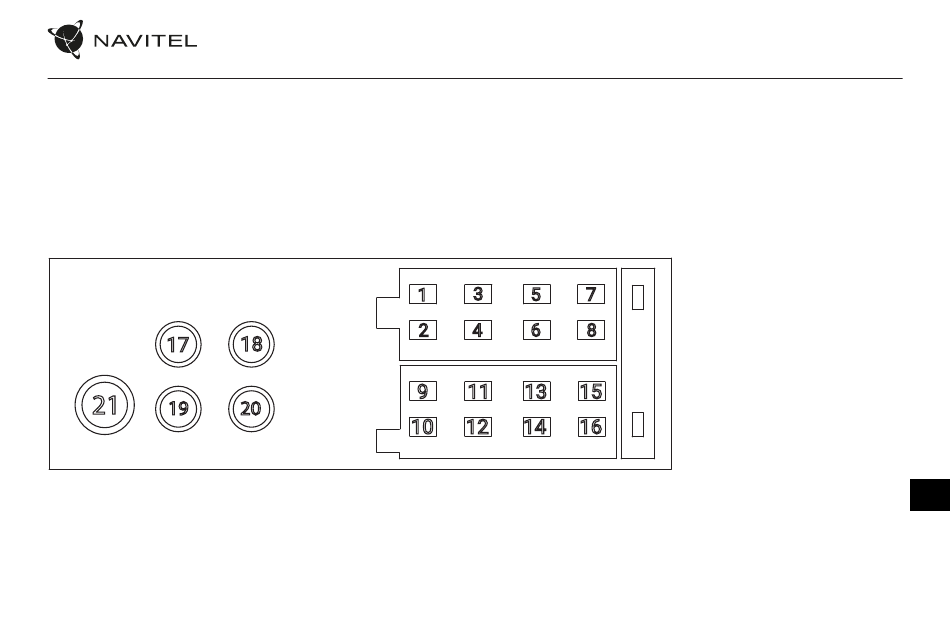

Schéma zapojenia
Dôrazne sa odporúča, aby práce na inštalácii autorádia vykonával kvalifikovaný personál s potrebnými zručnosťami. Uistite sa, že tieto práce sú
bezpečné v prípade vlastnej inštalácie.
17
21
19
1
2
18
9
20
10
3
5 7
4 6 8
11 13 15
12 14 16
NAVITEL RD6 | 85
1. Pravý zadný reproduktor (+)
2. Pravý zadný reproduktor (-)
3. Pravý predný reproduktor (+)
4. Pravý predný reproduktor (-)
5. Ľavý predný reproduktor (+)
6. Ľavý predný reproduktor (-)
7. Ľavý zadný reproduktor (+)
8. Ľavý zadný reproduktor (-)
9. Nepoužité
10. Nepoužité
11. Nepoužité
12. Konštantné napájanie (+12V)
13. Napájacia anténa
14. Nepoužité
15. Zapaľovanie/príslušenstvo
16. Uzemnenie
17. Pravý konektor RCA (červený)
18. Pravý konektor RCA (červený)
19. Ľavý RCA konektor (biely)
20. Ľavý RCA konektor (biely)
21. Anténa rádia
SK
