68 | MANUAL DE UTILIZARE

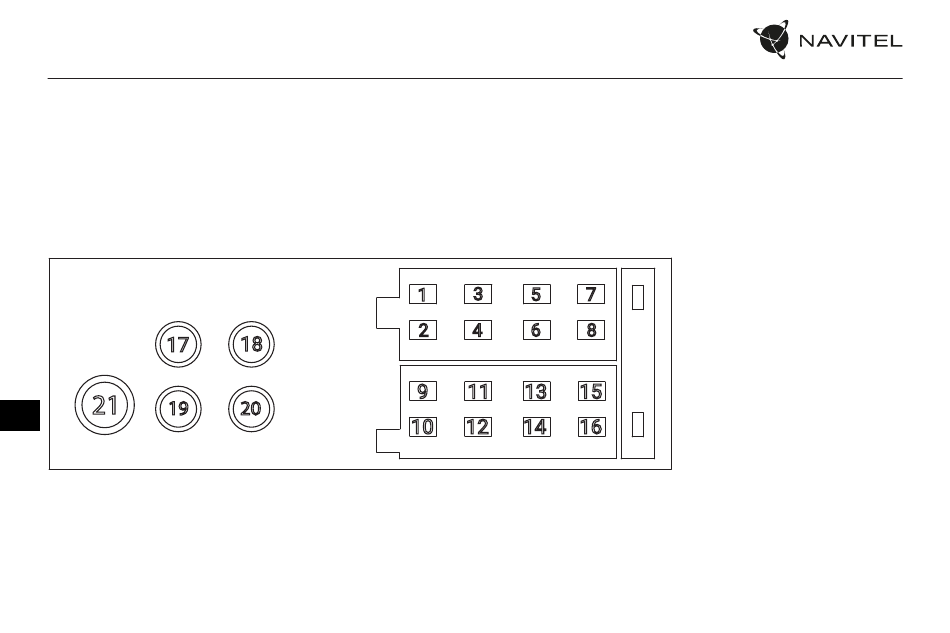

Schema de conexiuni

Se recomandă insistent ca lucrările de instalare a radioului auto să fie efectuate de personal calificat, cu abilitățile necesare. Asigurați-vă că aceste
lucrări sunt sigure în cazul autoinstalării.
17
21
19
RO
1
2
18
9
20
10
3
5 7
4 6 8
11 13 15
12 14 16
1. Difuzor dreapta spate (+)
2. Difuzor dreapta spate (-)
3. Difuzor frontal dreapta (+)
4. Difuzor frontal dreapta (-)
5. Difuzor frontal stânga (+)
6. Difuzor frontal stânga (-)
7. Difuzor stânga spate (+)
8. Difuzor stânga spate (-)
9. Nu este folosit
10. Nu este folosit
11. Nu este folosit
12. Alimentare constantă (+12V)
13. Antena de putere
14. Nu este folosit
15. Aprindere/accesoriu
16. Pământ
17. Conector RCA din dreapta (roșu)
18. Conector RCA din dreapta (roșu)
19. Conector RCA din stânga (alb)
20. Conector RCA din stânga (alb)
21. Antena radio
