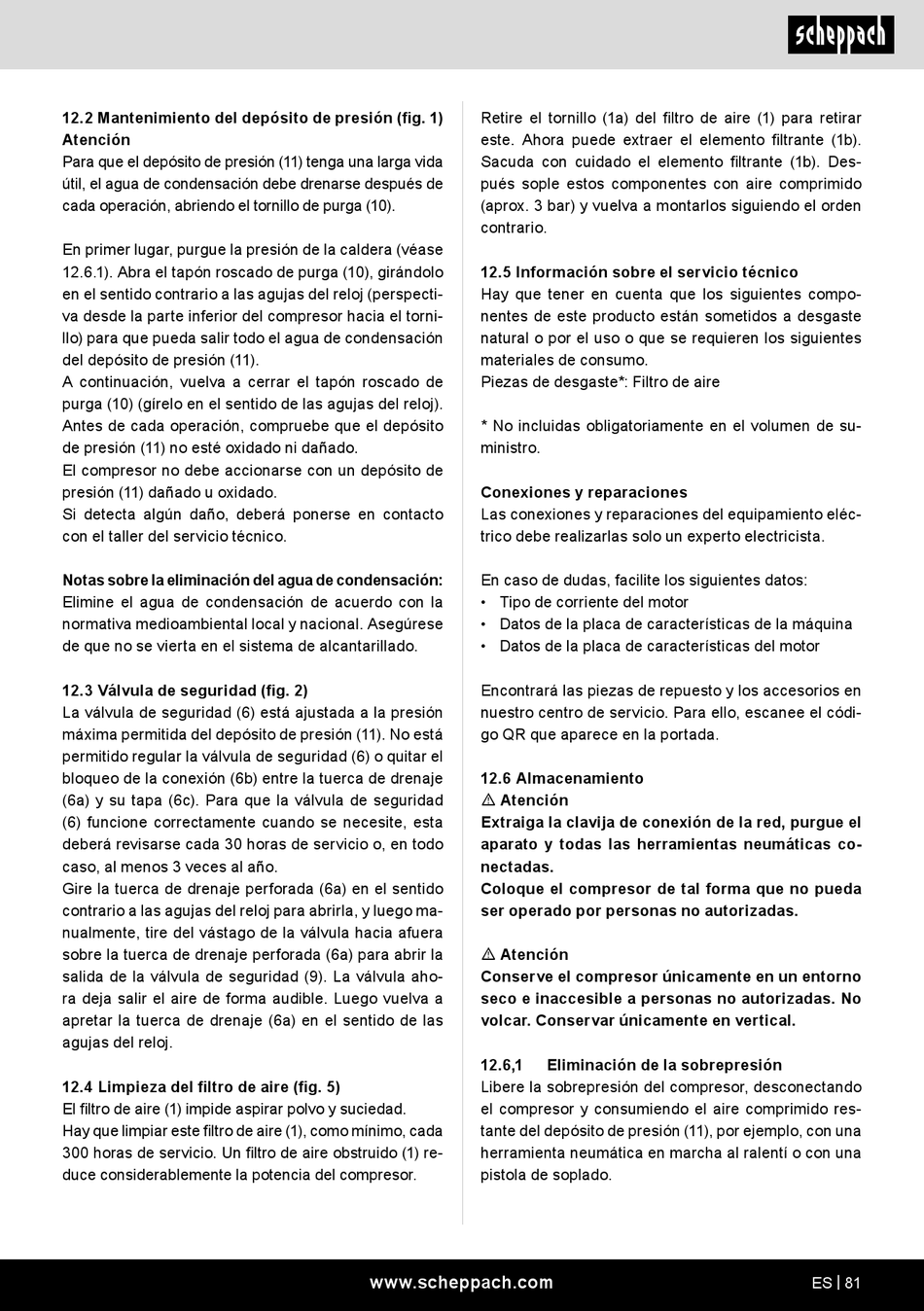

Scheppach HC08Si Originalbetriebsanleitung Seite 81

12.2 Mantenimiento del depósito de presión (fig. 1)
Atención
Para que el depósito de presión (11) tenga una larga vida
útil, el agua de condensación debe drenarse después de
cada operación, abriendo el tornillo de purga (10).
En primer lugar, purgue la presión de la caldera (véase
12.6.1). Abra el tapón roscado de purga (10), girándolo
en el sentido contrario a las agujas del reloj (perspecti-
va desde la parte inferior del compresor hacia el torni-
llo) para que pueda salir todo el agua de condensación
del depósito de presión (11).
A continuación, vuelva a cerrar el tapón roscado de
purga (10) (gírelo en el sentido de las agujas del reloj).
Antes de cada operación, compruebe que el depósito
de presión (11) no esté oxidado ni dañado.
El compresor no debe accionarse con un depósito de
presión (11) dañado u oxidado.
Si detecta algún daño, deberá ponerse en contacto
con el taller del servicio técnico.
Notas sobre la eliminación del agua de condensación:
Elimine el agua de condensación de acuerdo con la
normativa medioambiental local y nacional. Asegúrese
de que no se vierta en el sistema de alcantarillado.
12.3 Válvula de seguridad (fig. 2)
La válvula de seguridad (6) está ajustada a la presión
máxima permitida del depósito de presión (11). No está
permitido regular la válvula de seguridad (6) o quitar el
bloqueo de la conexión (6b) entre la tuerca de drenaje
(6a) y su tapa (6c). Para que la válvula de seguridad
(6) funcione correctamente cuando se necesite, esta
deberá revisarse cada 30 horas de servicio o, en todo
caso, al menos 3 veces al año.
Gire la tuerca de drenaje perforada (6a) en el sentido
contrario a las agujas del reloj para abrirla, y luego ma-
nualmente, tire del vástago de la válvula hacia afuera
sobre la tuerca de drenaje perforada (6a) para abrir la
salida de la válvula de seguridad (9). La válvula aho-
ra deja salir el aire de forma audible. Luego vuelva a
apretar la tuerca de drenaje (6a) en el sentido de las
agujas del reloj.
12.4 Limpieza del filtro de aire (fig. 5)
El filtro de aire (1) impide aspirar polvo y suciedad.
Hay que limpiar este filtro de aire (1), como mínimo, cada
300 horas de servicio. Un filtro de aire obstruido (1) re-
duce considerablemente la potencia del compresor.
Retire el tornillo (1a) del filtro de aire (1) para retirar
este. Ahora puede extraer el elemento filtrante (1b).
Sacuda con cuidado el elemento filtrante (1b). Des-
pués sople estos componentes con aire comprimido
(aprox. 3 bar) y vuelva a montarlos siguiendo el orden
contrario.
12.5 Información sobre el servicio técnico
Hay que tener en cuenta que los siguientes compo-
nentes de este producto están sometidos a desgaste
natural o por el uso o que se requieren los siguientes
materiales de consumo.
Piezas de desgaste*: Filtro de aire
* No incluidas obligatoriamente en el volumen de su-
ministro.
Conexiones y reparaciones
Las conexiones y reparaciones del equipamiento eléc-
trico debe realizarlas solo un experto electricista.
En caso de dudas, facilite los siguientes datos:
• Tipo de corriente del motor
• Datos de la placa de características de la máquina
• Datos de la placa de características del motor
Encontrará las piezas de repuesto y los accesorios en
nuestro centro de servicio. Para ello, escanee el códi-
go QR que aparece en la portada.
12.6 Almacenamiento
m Atención
Extraiga la clavija de conexión de la red, purgue el
aparato y todas las herramientas neumáticas co-
nectadas.
Coloque el compresor de tal forma que no pueda
ser operado por personas no autorizadas.
m Atención
Conserve el compresor únicamente en un entorno
seco e inaccesible a personas no autorizadas. No
volcar. Conservar únicamente en vertical.
12.6,1
Libere la sobrepresión del compresor, desconectando
el compresor y consumiendo el aire comprimido res-
tante del depósito de presión (11), por ejemplo, con una
herramienta neumática en marcha al ralentí o con una
pistola de soplado.
www.scheppach.com
Eliminación de la sobrepresión
ES | 81
