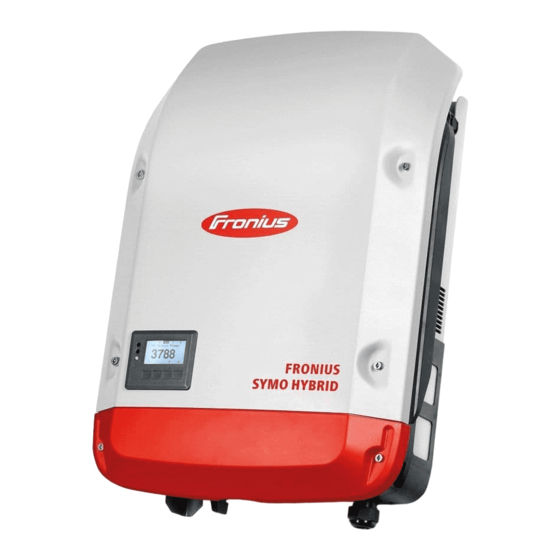

Fronius Energy Package
42,0426,0222,DE 005-17092015
Solar Energy
Bedienungsanleitung
Netzgekoppelter Wechselrichter

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fronius Energy Package

Inhaltszusammenfassung für Fronius Energy Package

  • Seite 1 Solar Energy / Perfect Charging / Perfect Welding / Bedienungsanleitung Fronius Energy Package Netzgekoppelter Wechselrichter 42,0426,0222,DE 005-17092015...

  • Seite 3: Einleitung

    Einleitung Wir danken Ihnen für Ihr entgegengebrachtes Vertrauen und gratulieren Ihnen zu Ihrem technisch hochwertigen Fronius Produkt. Die vorliegende Anleitung hilft Ihnen, sich mit diesem vertraut zu machen. Indem Sie die Anleitung sorgfältig lesen, lernen Sie die viel- fältigen Möglichkeiten Ihres Fronius-Produktes kennen. Nur so können Sie seine Vorteile bestmöglich nutzen.

  • Seite 5: Inhaltsverzeichnis

    Umgebungsbedingungen........................Qualifiziertes Personal .......................... Angaben zu Geräuschemissions-Werten ..................... EMV-Maßnahmen..........................Entsorgung............................Urheberrecht ............................Datensicherheit ............................. Allgemeine Informationen Fronius Symo Hybrid ..........................Gerätekonzept ............................Bestimmungsgemäße Verwendung...................... Warnhinweise am Gerät ........................Fronius Solar Battery ..........................Gerätekonzept ............................Bestimmungsgemäße Verwendung...................... Warnhinweise am Gerät ........................
  • Seite 6 Verbindung zur Fronius Anlagenüberwachung via Internet und Fronius Solar.web ........Allgemeines ............................Funktionsbeschreibung......................... Voraussetzungen ..........................Daten von der Fronius Anlagenüberwachung via Internet und Fronius Solar.web abrufen....Aktuelldaten, Services und Einstellungen an der Fronius Anlagenüberwachung Die Web-Seite der Fronius Anlagenüberwachung ..................Web-Seite der Fronius Anlagenüberwachung - Übersicht..............
  • Seite 7 Einstellungen - Netzwerk ........................... Allgemeines ............................Netzwerk ............................... Einstellungen - Fronius Solar.web ......................Solar.web .............................. Einstellungen - Servicemeldungen ......................Allgemeines ............................Servicemeldungen ..........................Einstellungen - IO-Zuordnung........................Allgemeines ............................Einstellungen - Energiemanagement......................Allgemeines ............................Beispiele Energy Manager........................Lastmanagement ..........................Einstellungen - Push Service ........................
  • Seite 8 Erklärung der Fußnoten ........................127 Berücksichtigte Normen und Richtlinien ....................128 Garantiebedingungen und Entsorgung ...................... 129 Fronius Werksgarantie.......................... 129 Entsorgung............................129...

  • Seite 9: Sicherheitsvorschriften

    Sicherheitsvorschriften Allgemeines Das Gerät ist nach dem Stand der Technik und den anerkannten sicherheit- stechnischen Regeln gefertigt. Dennoch drohen bei Fehlbedienung oder Missbrauch Gefahr für Leib und Leben des Bedieners oder Dritte, das Gerät und andere Sachwerte des Betreibers, die effiziente Arbeit mit dem Gerät. Alle Personen, die mit der Inbetriebnahme, Wartung und Instandhaltung des Gerätes zu tun haben, müssen entsprechend qualifiziert sein,...

  • Seite 10: Qualifiziertes Personal

    über ein lokales, autorisiertes Sammel- und Entsorgungssystem ein. Ein Igno- rieren dieser EU Direktive kann zu potentiellen Auswirkungen auf die Umwelt und Ihre Gesundheit führen! Sollte Ihre Batterie eines Tages ausgetauscht werden, nimmt Fronius das Alt- gerät zurück und sorgt für eine fachgerechte Wiederverwertung.

  • Seite 11: Urheberrecht

    Urheberrecht Das Urheberrecht an dieser Bedienungsanleitung verbleibt beim Hersteller. Text und Abbildungen entsprechen dem technischen Stand bei Drucklegung. Änderungen vorbehalten. Der Inhalt der Bedienungsanleitung begründet kei- nerlei Ansprüche seitens des Käufers. Für Verbesserungsvorschläge und Hin- weise auf Fehler in der Bedienungsanleitung sind wir dankbar. Datensicherheit Für die Datensicherung von Änderungen gegenüber den Werkseinstellungen ist der Anwender verantwortlich.

  • Seite 13: Allgemeine Informationen

    Allgemeine Informationen...

  • Seite 15: Fronius Symo Hybrid

    Sobald das Energieangebot der Solarmodule nicht mehr ausreicht, wird Leistung aus der Fronius Solar Battery ins Hausnetz eingespeist. Es kann je nach Einstellung auch Leistung aus dem öffentlichen Netz zum Laden der Batterie bezogen werden. Ist keine Leistung von den Solarmodulen vorhanden und es wird keine Leistung von den Batterien entnommen, trennt der Wechselrichter die Verbindung der Leistungselektronik zum Netz vollständig und stellt den Betrieb ein.

  • Seite 16: Bestimmungsgemäße Verwendung

    Bestimmungsge- Der Solar-Wechselrichter ist ausschließlich dazu bestimmt, Gleichstrom von Solarmodu- mäße Verwen- len in die Fronius Solar Battery zu laden oder in Wechselstrom umzuwandeln und diesen dung in das öffentliche Stromnetz einzuspeisen. Als nicht bestimmungsgemäß gilt: eine andere oder darüber hinausgehende Benutzung Umbauten am Wechselrichter, die nicht ausdrücklich von Fronius empfohlen werden...
  • Seite 17 Sicherheitssymbole: Gefahr von schwerwiegenden Perso- nen- und Sachschäden durch Fehlbedie- nung Beschriebene Funktionen erst anwen- den, wenn folgende Dokumente voll- ständig gelesen und verstanden wurden: diese Bedienungsanleitung sämtliche Bedienungsanleitungen der Systemkomponenten der Pho- tovoltaikanlage, insbesondere Si- cherheitsvorschriften Gefährliche elektrische Spannung Entladezeit der Kondensatoren abwar- ten! Text der Warnhinweise:...

  • Seite 18: Fronius Solar Battery

    Batteriemodul (1,2 kWh nutzbar) Mit dem Fronius Energy Package bringt Fronius einen Wechselrichter mit Speichermög- lichkeit auf den Markt. Eine wesentliche Komponente dabei ist die Fronius Solar Battery, welche einen Lithium-Ionen-Akku enthält. Die Fronius Solar Battery ergänzt den Fronius Symo Hybrid um eine Speicherfunktionalität. Dabei kann die Solarenergie aus den So- larmodulen für eine spätere Verwendung gespeichert werden.

  • Seite 19: Warnhinweise Am Gerät

    Warnhinweise am Auf der Batterie befinden sich Warnhinweise und Sicherheitssymbole. Diese Warnhinwei- Gerät se und Sicherheitssymbole dürfen weder entfernt noch übermalt werden. Die Hinweise und Symbole warnen vor Fehlbedienung, woraus schwerwiegende Personen- und Sach- schäden resultieren können. Sicherheitssymbole - Text der Warnhinweise: Vorsicht Falsche Handhabung oder Vernachlässigung dieser Hinweise und der Bedie- nungsanleitung kann Wärme-, Brand- oder Stromgefahr verursachen, die schwe-...
  • Seite 20 Überschwemmung: Hauptschalter ausschalten FI-Schalter ausschalten System vor Wasser schützen, Wasser abpumpen unklarer Betriebszustand (siehe auch Kapitel „Unklare Betriebszustände“ auf Seite External Link: “Page”): für ausreichend Belüftung sorgen. Hauptschalter ausschalten FI-Schalter ausschalten...

  • Seite 21: Verschiedene Betriebsmodi

    Funktion muss vom Elektro-Installateur im Schaltschrank realisiert werden. Das PV-System arbeitet im Notstrom-Betrieb als Insel. Das PV-System kann auch manuell vom Stromnetz getrennt werden. Stromnetz Betriebsmodus - Der Fronius Symo Hybrid kann als reiner Wechselrichter ohne angeschlossener Batterie Wechselrichter verwendet werden.

  • Seite 22: Betriebsmodus - Wechselrichter Mit Batterie

    Betriebsmodus - Um den Eigenverbrauch in Ihrem PV-System bestmöglich nützen zu können, kann eine Wechselrichter Fronius Solar Battery als Speicher verwendet werden. Die Fronius Solar Battery ist gleich- mit Batterie stromseitig mit dem Wechselrichter gekoppelt. Deshalb ist keine mehrfache Stromum- wandlung nötig und der Wirkungsgrad wird erhöht.
  • Seite 23 Energiefluss-Richtungen im Hybrid PV-System PV-Modul - Wechselrichter - Netz PV-Modul - Wechselrichter - Batterie Batterie - Wechselrichter - Netz Netz - Wechselrichter - Batterie...

  • Seite 25: Bedienung

    Bedienung...

  • Seite 27: Datenkommunikation

    Mindest- oder Maximal-Laufzeiten oder Soll-Laufzeiten Steuerung des Wechselrichters via Modbus (TCP) Vergabe von Steuerungs-Prioritäten Steuerung des Wechselrichters durch angeschlossene Zähler (Fronius Smart Meter) Steuerung des Wechselrichters über einen Rundsteuersignal Empfänger (Z.B. Blind- leistungsvorgabe oder Wirkleistungsvorgabe) dynamische Leistungsreduzierung unter Berücksichtigung des Eigenverbrauches...

  • Seite 28: Bedienelemente, Anschlüsse Und Anzeigen Bei Der Anlagenüberwachung

    Bedienelemente, Anschlüsse und Anzeigen bei der Anlagenüberwa- chung Nr. Funktion Schalter IP zum Umschalten der IP-Adresse: Schalterposition A vorgegebene IP-Adresse und Öffnen des WLAN Access Point Für eine direkte Verbindung mit einem PC via LAN arbeitet die Anlagenüber- wachung mit der fixen IP-Adresse 169.254.0.180. Befindet sich der Schalter IP in Position A wird zusätzlich ein Access Point für eine direkte WLAN Verbindung zur Anlagenüberwachung geöffnet.
  • Seite 29 Nr. Funktion LED Verbindung Solar.web leuchtet grün: bei bestehender Verbindung zu Fronius Solar.web leuchtet rot: bei erforderlicher, aber nicht bestehender Verbindung zu Fronius Solar.web leuchtet nicht: wenn keine Verbindung zu Fronius Solar.web erforderlich ist oder das Senden von Daten an Solar.web deaktiviert wurde LED Versorgung leuchtet grün: bei ausreichender Stromversorgung durch das interne Kommu-...

  • Seite 30: Schematische Verschaltung Der I/Os

    Nr. Funktion Digitale Eingänge: 0 - 3, 4 - 9 Spannungspegel: low = min. 0 V - max. 1,8 V; high = min. 3 V - max. 24 V Dc (+ 20 Eingangsströme: je nach Eingangsspannung; Eingangswiderstand = 46 kOhm Digitale Ausgänge: 0 - 3 Schaltvermögen bei Versorgung durch die Anlagenüberwachung Steckkarte: 3,2 W in Summe für alle 4 digitalen Ausgänge...
  • Seite 31 12,8 - 24 V DC externes Netzteil Last Schalter HINWEIS! Bei Versorgung durch ein externes Netzteil muss das externe Netzteil galvanisch getrennt sein.

  • Seite 32: Fronius Symo Hybrid

    Fronius Symo Hybrid Bedienelemente und Anzeigen (5) (6) (7) (8) Pos. Beschreibung Display zur Anzeige von Werten, Einstellungen und Menüs Kontroll- und Status-LEDs Allgemeine Status-LED leuchtet, wenn am Display eine Statusmeldung angezeigt wird (Rot bei Fehler, Orange bei Warnung) bei Unterbrechung des Einspeisebetriebes während der Fehlerbehandlung (der Wechselrichter wartet auf eine Quit-...

  • Seite 33: Display

    Die Tasten funktionieren kapazitiv. Eine Benetzung mit Wasser kann die Funktion der Tas- ten beeinträchtigen. Für eine optimale Funktion, die Tasten gegebenenfalls mit einem Tuch trockenwischen. Display Die Versorgung des Displays erfolgt über die AC-Netzspannung sowie über die PV- und Batterie-Seite.

  • Seite 34: Fronius Solar Battery

    Fronius Solar Battery Batteriemanage- ment-Modul LCD-Display Zeigt Informationen zum Status eines Moduls an (Ladung/Entladung, Gesamts- pannung, Gesamtstromstärke, gesamte übrige Kapazität, Anzahl der angeschlos- senen Module, übrige Kapazität jedes Moduls, Spannung/Temperatur usw. des Zellenblocks). DISP-Schalter Ändert die auf dem Display angezeigte Information.

  • Seite 35: Display-Anzeigen

    Umschaltdiagramm für das Display Gesamtstatus des System Overall anzeigen Status der einzelnen Mo- Connection dule anzeigen Modul Nr. 00 Modul .Nr. N Status Status Mode Mode Cell temp Cell temp. Alarm bits Alarm bits Heatsink DISP-Taste drücken und gedrückt halten DISP-Taste drücken Nr.N.
  • Seite 36 Status der verbundenen Module Im Beispiel oben sind 6 Module ver- bunden (Nr. 00 - Nr. 05) Anzeige „Status“ Anzeige Details Display M_NO Anzahl der angezeigten Module 00 - 15 STAT Modulstatus YX (Y: Derzeitiger Status, X: Vorheri- ger Status) 1X [Pre Charge]: Vorladung 2X [Initial]: Anfänglich 3X [Normal Chg]: Normale Ladung...
  • Seite 37 Durchschnittstemperatur aller Zellen -99,9 °C bis +99,9 °C Anzeige „Alarm bits“ Anzeige Details Display M_NO Anzahl der angezeigten Module 00 - 15 ALRM Modulstatus 8000 [Over Volt]: Überspannung 4000 [Terminate]: Laden Ende 2000 [Under Volt]: Unterspannung 1000 [Over Curr]: Überstrom 0800 [Over Temp]: Übertemp.

  • Seite 38: Anschlüsse Datenkonverter

    Anschlüsse Da- tenkonverter Bedienelemente Verbindung zu Fronius Verbindung zu Fronius und Anzeigen Da- Solar Battery Symo Hybrid tenkonverter Werkseinstellungen: S4 = 0x0 (Hex) = 0000 (Binär) S5 = 0x0 (Hex) = 0000 (Binär) S6 = 0x1 (Hex) = 0001 (Binär) S7 = 0x4 (Hex) = 0100 (Binär)
  • Seite 39 LED Power grün Versorgungsspannung Wech- selrichter LED „Power“ (Fronius Solar Battery) Diese LED ist direkt mit der (optional auch potentialgetrennten) Versorgungsspannung der 1. seriellen Schnittstelle verbunden. LED „1/2/4/8 (Error No / Selected ID)“ Blinken diese 4 LEDs und die LED „State“ leuchtet gleichzeitig rot, wird binärcodiert gemäß...

  • Seite 40: Navigation In Der Menüebene

    Navigation in der Menüebene Display-Beleuch- Eine beliebige Taste drücken tung aktivieren Die Display-Beleuchtung wird aktiviert. Im Menüpunkt SETUP besteht unter Eintrag ‘Display Einstellungen‘ die Möglichkeit, eine ständig leuchtende oder eine ständig abgeschaltete Display-Beleuchtung einzu- stellen. Automatisches Wird 2 Minuten keine Taste gedrückt, Deaktivieren der erlischt die Display-Beleuchtung automatisch und der Wechselrichter wechselt in den Display-Beleuch-...

  • Seite 41: Im Menüpunkt Log Angezeigte Werte

    Solarstrom (A) - von I PV Uhrzeit Datum - Uhrzeit und Datum am Wechselrichter Im Menüpunkt Eingespeiste Energie (kWh / MWh) LOG angezeigte während des betrachteten Zeitraumes vom Wechselrichter abgegebene Energie Werte Auf Grund unterschiedlicher Messverfahren kann es zu Abweichungen gegenüber Anzei- gewerten anderer Messgeräte kommen.

  • Seite 42: Menüpunkte Im Setup-Menü

    Menüpunkte im Setup-Menü Standby Manuelle Aktivierung / Deaktivierung des Standby-Betriebes Es findet keine Netzeinspeisung statt. Die Startup-LED leuchtet orange. Im Standby-Betrieb kann kein anderer Menüpunkt innerhalb der Menüebene aufgeru- fen oder eingestellt werden. Das automatische Wechseln in den Menüpunkt ‘JETZT’ nachdem 2 Minuten keine Taste gedrückt wurde, ist nicht aktiviert.
  • Seite 43 Alarm-Funktion: Permanent / Schalten des potentialfreien Schaltkontaktes bei dauerhaften und ALL: temporären Servicecodes (z.B. kurze Unterbrechung des Einspeise- betriebs, ein Servicecode tritt mit einer bestimmten Anzahl pro Tag auf - Einstellbar im Menü ‚BASIC‘) aktiver Ausgang: Der potentialfreie Schaltkontakt NO ist ständig eingeschaltet, solange der Wechselrichter in Betrieb ist (solange das Display leuchtet oder anzeigt).

  • Seite 44: Zeit / Datum

    Hinweise zum Auslegen des Ein- und Ausschalt-Punktes Die Schaltstelle des Energiemanagement-Relais bezieht sich immer auf die Ausgangsleis- tung des Wechselrichters, welche beim Hybridsystem nicht zwangsweise mit der PV-Er- zeugung übereinstimmt. Eine zu geringe Differenz zwischen Einschalt-Punkt und Ausschalt-Punkt sowie Wirkleis- tungs-Schwankungen können zu vielfachen Schaltzyklen führen.

  • Seite 45: Display Einstellungen

    Nachtmodus nicht auf OFF stehen. Kein DATCOM-Betrieb in der Nacht, der Wechselrichter braucht keinen AC- Strom zur Versorgung des internen Kommunikationssystems. Das Display ist während der Nacht deaktiviert, die Fronius Anlagenüberwa- chung steht nicht zur Verfügung. Kontrast Einstellung des Kontrastes am Display...

  • Seite 46: Energieertrag

    Einstellbereich AUTO / ON / OFF Werkseinstellung AUTO AUTO: Die Display-Beleuchtung wird durch Drücken einer beliebigen Taste akti- viert. Wird 2 Minuten keine Taste gedrückt, erlischt die Display-Beleuch- tung. Die Display-Beleuchtung ist bei aktivem Wechselrichter permanent einge- schaltet. OFF: Die Display-Beleuchtung ist permanent abgeschaltet. Energieertrag Einstellung eines OFFSET-Wertes für die Total-Energieanzeige...

  • Seite 47: Der Menüpunkt Setup

    Der Menüpunkt SETUP Voreinstellung Der Wechselrichter ist nach der vollständigen Durchführung der Inbetriebnahme je nach Ländersetup vorkonfiguriert. Der Menüpunkt SETUP ermöglicht eine einfache Änderung der Voreinstellungen des Wechselrichters, um Anwender-spezifischen Wünschen und Anforderungen zu entspre- chen. Software-Aktuali- HINWEIS! Auf Grund von Software-Updates können Funktionen an Ihrem Gerät sierungen verfügbar sein, die in dieser Bedienungsanleitung nicht beschrieben sind oder umgekehrt.

  • Seite 48: Setup-Menüeinträge Einstellen Allgemein

    Wird 2 Minuten keine Taste gedrückt, wechselt der Wechselrichter von jeder beliebigen Position innerhalb der Menüebene in den Menüpunkt ‘JETZT’ (Ausnahme: Setup-Menüeintrag ‘Standby’), erlischt die Display-Beleuchtung. Die aktuell eingespeiste Leistung wird angezeigt. Setup-Menüein- In den Menüpunkt SETUP einsteigen träge einstellen Mittels Tasten ‘auf’...
  • Seite 49 Die Übersicht der einstellbaren Werte wird angezeigt. Mittels Tasten ‘auf’ oder ‘ab’ ‘Zeit ein- stellen‘ auswählen Taste ‘Enter’ drücken Die Uhrzeit wird angezeigt. (HH:MM:SS, 24-Stunden-Anzeige), die Zehner-Stelle für die Stunde blinkt. Mittels Tasten ‘auf’ oder ‘ab’ einen Wert für die Zehner-Stelle der Stunde auswählen Taste ‘Enter’...

  • Seite 50: Der Menüpunkt Info

    Der Menüpunkt INFO Messwerte PV Iso. Isolationswiderstand der Photovoltaik-Anlage und des Speichersystems Ext. Lim. externe Leistungsreduktion in Prozent, z.B.: von Netzbetreiber vorgegeben U PV momentane PV Spannung an den Klemmen, auch wenn der Wechselrichter gar nicht ein- speist GVDPR Netzspannungsabhängige Leistungsreduktion Fan #1 Prozentwert der Lüfter Soll-Leistung LT Status...
  • Seite 51 Allgemeines: Gerätetyp Fam. Ländereinstellung: Setup eingestelltes Länder-Setup Version Version des Länder-Setups Group Gruppe für das Aktualisieren der Wechselrichter-Software MPP Tracker: PV-Tracker Netzüberwachung: GMTi Hochstart-Zeit des Wechselrichters in s GMTr Wiederzuschalt-Zeit in s nach einem Netzfehler Netzspannungs-Mittelwert über 10 Minuten in V. LLTrip Auslösezeit für die Langzeit-Spannungsüberwachung Netzspannungs-Gren-...

  • Seite 52: Version

    AC Spannung Derating: Status ON / OFF Spannungsabhängige Leistungsreduktion GVDPRe Schwelle, ab der die spannungsabhängige Leistungsreduktion beginnt GVDPRv Reduktionsgradient, mit dem die Leistung zurückgenommen wird. z.B.: 10% pro Volt, das über der GVDPRe Schwelle liegt. Message aktiviert die Versendung einer Info-Message über Solarnet Fault Ride Trough: Status - Standardeinstellung: OFF Falls die Funktion aktiviert ist, schaltet der Wechselrichter bei...

  • Seite 53: Tastensperre Ein- Und Ausschalten

    Tastensperre ein- und ausschalten Allgemeines Der Wechselrichter ist mit einer Tastensperr-Funktion ausgestattet. Bei aktivierter Tastensperre kann das Setup-Menü nicht aufgerufen werden, z.B. als Schutz vor unbeabsichtigtem Verstellen von Setup-Daten. Für das Aktivieren / Deaktivieren der Tastensperre muss der Code 12321 eingegeben wer- den.

  • Seite 54: Das Basic-Menü

    Das Basic-Menü In das Basic- Taste ‘Menü’ drücken Menü einsteigen Die Menüebene wird angezeigt. J E T Z T Die nicht belegte Taste ‘Menü / Esc’ 5 x drücken Im Menü ‘CODE’ wird ‘Access Code‘ an- gezeigt, die erste Stelle blinkt. Code 22742 eingeben: Mittels Tasten ‘auf’...

  • Seite 55: Isolationseinstellung

    10 - 255 Isolationseinstellung Isolationswarnung: ON / OFF Schwellwert Warnung: zum Eingeben eines Schwellwertes, der zur Warnung führt Die Überwachung erfolgt sowohl für PV als auch für Fronius Solar Battery Temperaturwarnung zur Aktivierung / Deaktivierung der Übertemperatur-Warnung pro Event ON / OFF TOTAL Reset setzt im Menüpunkt LOG die max.

  • Seite 57: Fronius Anlagenüberwachung

    Fronius Anlagenüberwachung...

  • Seite 59: Allgemeines

    Allgemeines Die Fronius Anlagenüberwachung ist ein netzwerkfähiger Datenlogger, der die Funktiona- lität der Fronius Com Card, des Fronius Datalogger Web, der Fronius Power Control Card und der Fronius Modbus Card auf einer Steckkarte vereint. Die Web-Seite der Fronius Anlagenüberwachung liefert einen schnellen Überblick über die Photovoltaik-Anlage.

  • Seite 60: Generelle Informationen Für Den Netzwerk-Administrator

    Verbindung zum Internet. Als Gateway-Adresse eignet sich z.B. die IP-Adresse des DSL-Routers. WICHTIG! Die Fronius Anlagenüberwachung darf nicht die selbe IP-Adresse wie der PC / Laptop haben! Die Fronius Anlagenüberwachung kann sich nicht selbst ins Internet verbinden. Bei ei- nem DSL-Anschluss muss ein Router die Verbindung ins Internet aufbauen.

  • Seite 61: Fronius Solar.web Nutzen Und Servicemeldungen Versenden

    Für einen Zugriff auf die Web-Schnittstelle der Fronius Anlagenüberwachung von außer- halb des LAN: Netzwerk-Router so konfigurieren, dass Anfragen auf Port 80/TCP an die Fronius An- lagenüberwachung weitergeleitet werden Fronius So- Für die Nutzung von Fronius Solar.web oder das Versenden von Servicemeldungen muss lar.web nutzen...

  • Seite 62: Fronius Anlagenüberwachung Installieren - Übersicht

    Sicherheitsvorschriften HINWEIS! Die Installation der Fronius Anlagenüberwachung setzt Kenntnisse aus der Netzwerk-Technologie voraus. Erstinbetriebnah- HINWEIS! Mit der Fronius Solar.web App kann die Erstinbetriebnahme der Fro- nius Anlagenüberwachung wesentlich erleichtert werden. Die Fronius Solar.web App ist im jeweiligen App-Store verfügbar. oder „https://wizard.solarweb.com“...
  • Seite 63 Dieses Service-Passwort ist für die Einstellung der Menüpunkte Anlagenübersicht, EVU-Editor und erweiterte Batterieeinstellungen erforderlich. Wird der Techniker Assistent nicht ausgeführt, sind keinerlei Vorgaben zur Leistungsredu- zierung eingestellt und es erfolgt kein Hybridbetrieb (Laden und Entladen der Fronius Solar Battery) Den Techniker Assistenten ausführen und den Anweisungen folgen Den Solar Web Assistenten ausführen und den Anweisungen folgen...

  • Seite 64: Informationen Zur Durchführung Des Solar Web Assistenten

    Bei einer Verbindung wird unterhalb des Batteriesymbols der aktuelle Ladezustand der Fronius Solar Battery angezeigt. Batterieladung aus EVU Netz erlauben: Hier kann das Laden der Fronius Solar Battery aus dem öffentlichen Netz aktiviert werden. Je nach normativen oder vergütungstechnischen Vorgaben kann ein De- aktivieren der Einstellung notwendig sein.
  • Seite 65 Für einen einwandfreien Betrieb mit weiteren Energie-Erzeugern ist es wichtig, dass der Fronius Smart Meter am Einspeisepunkt montiert ist. Der Fronius Symo Hybrid und weitere Erzeuger müssen über den Fronius Smart Meter mit dem öf- fentlichen Netz verbunden sein. Diese Einstellung hat auch Auswirkung auf das Verhalten des Fronius Symo Hyb- rids in der Nacht.

  • Seite 66: Verbindung Zur Fronius Anlagenüberwachung Via Web-Browser

    Verbindung zur Fronius Anlagenüberwachung via Web-Browser Allgemeines Die Verbindung zur Fronius Anlagenüberwachung via Web-Browser eignet sich vor allem für das Abrufen aktueller Werte durch viele PC-Nutzer in einem LAN (z.B. Firmen-Netz- werke, Schulen, etc.). Auf der Web-Seite der Fronius Anlagenüberwachung wird der aktuelle Leistungsfluss im Hybridsystem angezeigt.

  • Seite 67: Verbindung Zur Fronius Anlagenüberwachung Via Internet Und Fronius Solar.web

    Bei einem DSL-Anschluss muss ein Router die Verbindung ins Internet auf- bauen. Registrierung der Photovoltaik-Anlage bei Fronius Solar.web. Für das Abrufen aktueller Daten im Fronius Solar.web muss bei der Fronius Anlagen- überwachung in den Einstellungen unter Solar.web die Auswahlmöglichkeit ‘ja’ bei ‘Aktuelle Daten an Solar.web senden’ aktiviert sein.

  • Seite 69: Aktuelldaten, Services Und Einstellungen An Der Fronius Anlagenüberwachung

    Aktuelldaten, Services und Einstel- lungen an der Fronius Anlagenüber- wachung...

  • Seite 71: Die Web-Seite Der Fronius Anlagenüberwachung

    (4) Übersicht der letzten Statusmeldungen (5) Systeminformationen, Netzwerkdiagnose, Firmware-Update (6) Das Menü Einstellungen Das Menü Einstel- Nach dem Anklicken von Einstellungen wird auf der Web-Seite der Fronius Anlagenüber- lungen wachung das Menü Einstellungen geöffnet. Im Menü Einstellungen erfolgt die Konfiguration der Fronius Anlagenüberwachung.

  • Seite 72: Weitere Einstellmöglichkeiten

    Diese Menüpunkte sind durch das Service-Passwort geschützt. Einstellungen in diesen Menüs können die Funktionalität des Wechselrichters beeinflussen. Weitere Einstell- Auf der Web-Seite der Fronius Anlagenüberwachung befinden sich im rechten oberen Be- möglichkeiten reich folgende weitere Einstellmöglichkeiten: Systeminformationen: Datalogger-ID, Software-Version, Hardware-Version, Solar.web Verbindung...

  • Seite 73: Services - Systeminformationen

    Die Netzwerk-Einstellungen sowie alle durch den Service-User geschützten Punk- te (EVU-Editor, Zählereinstellungen und das Service-Passwort) bleiben erhalten. Auswahlmöglichkeit ‘alle Einstellungen‘ zum Zurücksetzen der Fronius Anlagenüberwachung und der Netzwerkeinstellun- gen auf Werkseinstellungen. Alle durch den Service-User geschützten Punkte (EVU-Editor, Zählereinstellungen und das Service-Passwort) bleiben erhalten WICHTIG! Wird die Fronius Anlagenüberwachung auf Werkseinstellungen zurückgesetzt,...

  • Seite 74: Services - Netzwerkdiagnose

    Services - Netzwerkdiagnose Netzwerkdiagno- Unter Services / Netzwerkdiagnose befinden sich Funktionen, die zur Diagnose und Behe- bung von Netzwerk-Problemen hilfreich sind. Es können Ping- und Traceroute-Befehle ausgeführt werden. Ping-Befehl mit einem Ping-Befehl kann überprüft werden, ob ein Host erreichbar ist und wieviel Zeit die Datenübertragung in Anspruch nimmt.

  • Seite 75: Services - Firmware-Update

    Services - Firmware-Update Allgemeines Unter Services / Firmware-Update kann die Firmware der Fronius Anlagenüberwachung aktualisiert werden. Ein Firmware-Update kann via LAN oder Web ausgeführt werden. automatisch nach Updates suchen Schaltfläche ‘jetzt prüfen‘ (manuelles Suchen nach Updates) Automatische Updates zu der eingestellten Uhrzeit zulassen Proxyserver für Web-Update verwenden...

  • Seite 76: Manuell Nach Updates Suchen

    LAN ausfüh- Aktuelle Firmware von der Fronius-Homepage herunterladen Die heruntergeladene Update-Datei auf dem PC / Laptop ausführen Ein Webserver wird gestartet, von dem die Fronius Anlagenüberwachung die benötig- ten Dateien herunterlädt. Mittels Web-Browser die Web-Seite der Fronius Anlagenüberwachung öffnen Unter Services Firmware-Update öffnen...
  • Seite 77 IP-Adresse des PC / Laptops eingeben Schaltfläche ‘Update durchführen’ klicken Die Sicherheitsabfrage für das Update wird angezeigt Schaltfläche ‘Ja‘ klicken Das Update wird durchgeführt, der Update-Fortschritt wird als Balken und als Prozentwert angezeigt. Nach einem erfolgreich durchgeführten Update die Schaltfläche Übernehmen / Spei- chern klicken Das Update ist beendet, wenn die ‘LED Versorgung’...

  • Seite 78: Services - Assistenten Aufrufen

    Services - Assistenten aufrufen Assistenten auf- Unter „Assistenten aufrufen“ kann der Inbetriebnahme-Assistent erneut aufgerufen und rufen ausgeführt werden.

  • Seite 79: Einstellungen - Allgemein

    Unter Systemzeit kann das Datum (5), die Stunde (6) und die Minuten (7) eingegeben wer- den. Durch Klicken der Schaltfläche Synchronisieren (8) wird die in den Eingabefeldern der Web-Seite der Fronius Anlagenüberwachung angezeigte Zeit an die Zeit des EDV Be- triebssystemes angepasst. Zum Übernehmen der Zeit Schaltfläche Übernehmen / Speichern (11) klicken.

  • Seite 80: Einstellungen - Passwörter

    Einstellungen - Passwörter Allgemeines Durch die Vergabe von Passwörtern wird der Zugriff auf die Fronius Anlagenüberwachung geregelt. Hierfür stehen 3 unterschiedliche Passwort-Typen zur Verfügung: das Administrator-Passwort das Service-Passwort das Benutzer-Passwort Passwörter Administrator-Passwort, Benutzername = admin Mit dem bei der Inbetriebnahme gesetzten Administrator-Passwort hat der Benut- zer sowohl Lese- als auch Einstellrechte bei der Fronius Anlagenüberwachung.
  • Seite 81 Wird ein Benutzerpasswort vergeben, so hat der Benutzer nur Leserechte auf der Fronius Anlagenüberwachung. Der Menüpunkt ‘Einstellungen’ lässt sich vom Be- nutzer nicht öffnen. Bei Vergabe eines Benutzer-Passwortes muss der Benutzer bei jeder Verbindung zur Fronius Anlagenüberwachung Benutzernamen und Kennwort angeben.

  • Seite 82: Einstellungen - Netzwerk

    (15) (16) (17) (18) Internet-Verbindung via LAN Internet-Verbindung via WLAN IP-Adresse statisch beziehen Der Anwender gibt eine fixe IP-Adresse für die Fronius Anlagenüberwachung ein und legt auch manuell die Subnet-Mask, die Gateway-Adresse und die DNS-Ser- ver Adresse (vom Provider) fest.
  • Seite 83 IP-Adresse dynamisch beziehen Die Fronius Anlagenüberwachung holt sich die IP-Adresse von einem DHCP-Ser- ver (DHCP = Dynamic Host Configuration Protocol). Der DHCP-Server muss so konfiguriert sein, dass die Fronius Anlagenüberwa- chung immer die selbe IP-Adresse zugewiesen bekommt. Somit weiß man immer, unter welcher IP-Adresse die Fronius Anlagenüberwachung erreichbar ist.
  • Seite 84 (16a) (16b) (16c) (16d) (16e) (16f) (16g) (16a) Name des ausgewählten WLAN-Netzwerkes (16b) Signalstärke des ausgewählten WLAN-Netzwerkes (16c) Verschlüsselung des ausgewählten WLAN-Netzwerkes (16d) Feld zum Eingeben des Passwortes für das WLAN-Netzwerk (16e) Auswahlfeld, ob das Passwort angezeigt werden soll (16f) Schaltfläche Speichern (16g) Schaltfläche Abbrechen...

  • Seite 85: Einstellungen - Fronius Solar.web

    Einstellungen - Fronius Solar.web Solar.web Über den Menüpunkt Solar.web kann mit der Fronius Anlagenüberwachung eine direkte Verbindung zu Fronius Solar.web aufgebaut werden. (10) Datenlogging Einstellungen Auswahl des Abfragezyklus für den Wechselrichter: Daten-Abfrage alle 5 / 10 / 15 / 20 / 30 Minuten Schaltfläche Logdaten löschen...
  • Seite 86 Nach Aktivieren des Auswahlfeldes werden die Einstellmöglichkeiten angezeigt: (7a) Felder zur Auswahl der Uhrzeit (Stunde) Schaltfläche Solar.web registrieren durch Klicken der Schaltfläche wird die Fronius Solar.web Startseite geöffnet, für Fronius Solar.web relevante Daten werden automatisch mitgeschickt. Schaltfläche Übernehmen / Speichern (10)

  • Seite 87: Einstellungen - Servicemeldungen

    Einstellungen - Servicemeldungen Allgemeines Servicemeldungen oder Fehler des Wechselrichters werden an die Fronius Anlagenüber- wachung gesendet und gespeichert. In der Auswahlmöglichkeit Servicemeldungen wird festgelegt, wie Servicemeldungen nach außen kommuniziert werden. Diese Kommunika- tion kann erfolgen via: E-Mail Eine zusätzliche Auswertung der Servicemeldungen mit Fronius Solar.web ist möglich.
  • Seite 88 (10) Auswahlfeld für die Uhrzeit (Stunde), wann eine Servicemeldung per SMS ver- schickt werden soll (11) Schaltfläche Test-SMS schicken Das Versenden einer Test-SMS kann mehrere Minuten dauern. (12) Auswahlfeld für die Sprache, in der die Servicemeldung verschickt werden soll (13) Schaltfläche Übernehmen / Speichern (14) Schaltfläche Abbrechen / Eingaben verwerfen...

  • Seite 89: Einstellungen - Io-Zuordnung

    Einstellungen - IO-Zuordnung Allgemeines In diesem Menü können die Eigenschaften der einzelnen Ein- und Ausgänge (I/O) des Wechselrichters konfiguriert werden. Je nach Funktionalität und Systemkonfiguration kön- nen nur jene Einstellungen gewählt werden, welche mit dem jeweiligen System möglich sind.

  • Seite 90: Einstellungen - Energiemanagement

    Einstellungen - Energiemanagement Allgemeines Der Fronius Symo Hybrid regelt immer auf die eingestellte Zielgröße am Zählpunkt. Im Be- triebsmodus „automatisch“ (Werkseinstellung) wird auf 0 W am Einspeisepunkt (maxima- ler Eigenverbrauch) geregelt. Die Zielgröße gilt auch, wenn eine weitere Quelle auf diesen Zählpunkt einspeist. In die-...

  • Seite 91: Lastmanagement

    Leistung in die Fronius Solar Battery: 1500 W Leistungsaufnahme (AC) des Wechselrichters: 1500 W Einspeisung in das öffentliche Netz. Beispiel Fronius Energy Package inklusive zweitem Erzeuger im Haus (mit AC max. Limitierung) PV-Anlage an Fronius Symo Hybrid: 1000 W Zweiter Erzeuger im Hausnetz:...
  • Seite 92 - ein: Zum Eingeben eines Wirkleistungs-Limit, ab dem der Ausgang I/O 1 aktiviert wird. - aus: Zum Eingeben eines Wirkleistungs-Limit, ab dem der Ausgang I/O 1 deakti- viert wird. Laufzeiten - Feld zum Aktivieren der Mindestlaufzeit je Einschaltvorgang - Feld zum Eingeben einer Zeit, wie lange der Ausgang I/O 1 je Einschaltvorgang mindestens aktiviert sein soll.

  • Seite 93: Einstellungen - Push Service

    Einstellungen - Push Service Push Service Mit Hilfe dieser Funktion können Aktuell- und Log-Daten in unterschiedlichen Formaten oder mit unterschiedlichen Protokollen auf einen externen Server exportiert werden. Schaltfläche Übernehmen / Speichern Schaltfläche Abbrechen / Eingaben verwerfen Schaltfläche Hinzufügen Klicken der Schaltfläche fügt einen neuen Push Service Job hinzu. Der neue Job wird durch Klicken der Schaltfläche ‘Übernehmen / Speichern‘...

  • Seite 94: Weitere Informationen Zur Push Service Funktion

    Bereich zur Eingabe der Proxy-Daten: Server Port Benutzer Passwort Schaltfläche Löschen Klicken der Schaltfläche löscht den ausgewählten Push Service Job Weitere Informati- Weitere Informationen zur Push Service Funktion finden Sie in folgender Bedienungsan- onen zur Push leitung: Service Funktion http://www.fronius.com/QR-link/4204102152 42,0410,2152 Fronius Push Service...

  • Seite 95: Einstellungen - Modbus

    Einstellungen - Modbus Allgemeines Über die Web-Seite der Fronius Anlagenüberwachung können via Web-Browser Einstel- lungen für die Modbus-Anbindung vorgenommen werden, welche über das Modbus-Pro- tokoll nicht ansprechbar sind. Weitere Informati- Weitere Informationen zur Modbus-Funktion finden Sie in folgenden Bedienungsanleitun- onen zur Modbus-...

  • Seite 96: Steuerungs-Prioritäten

    Datenausgabe über Modbus Aktivierung des Modbus Dienstes und Auswahl des Übertragungs-Protokolles. Wird der Modbus Dienst aktiviert, stehen weitere Eingabefelder zur Verfügung. Das Übertragungs-Protokoll Modbus rtu ist nur bei der Fronius Anlagenüberwa- chung verfügbar. keine Datenausgabe über Modbus Datenausgabe über Modbus TCP...

  • Seite 97: Änderungen Speichern Oder Verwerfen

    IP-Adresse Um die Wechselrichter-Steuerung auf ein oder mehrere Geräte zu beschränken, werden in diesem Feld die IP-Adressen jener Geräte eingetragen die Befehle an die Fronius Anlagenüberwachung senden dürfen. Mehrere Einträge werden durch Beistriche getrennt. Beispiele: eine IP-Adresse: 98.7.65.4 Steuerung nur durch IP Adresse 98.7.65.4 zulässig mehrere IP-Adressen: 98.7.65.4,222.44.33.1...

  • Seite 98: Einstellungen - Batteriemanagement

    Sind weitere dezentrale Erzeuger im Haushalt installiert, welche in die Eigenverbrauchs- regelung des Fronius Symo Hybrids eingebunden werden, muss diese Einstellung aktiviert werden. Dadurch kann Energie aus dem Hausnetz über den Fronius Symo Hybrid in die Fronius Solar Battery geladen werden.
  • Seite 99 Nach abgeschlossener Kalibrierung kehrt das System automatisch in den ursprünglich eingestellten Betriebsmodus zurück. Diese Kalibrierladung erfolgt auch im laufenden Betrieb automatisch nach mehreren Lade- und Entladezyklen. Ist die Einstellung „Batterieladung aus EVU Netz erlauben“ deaktiviert, erfolgt diese Kali- brierladung ausschließlich durch Energie aus der PV-Anlage. Je nach Einstrahlungsver- hältnissen und Anlagengrößen kann die Ladung daher sehr lange dauern.

  • Seite 100: Einstellungen - Anlagenübersicht

    Bei einer Verbindung wird unterhalb des Batteriesymbols der aktuelle Ladezustand der Fronius Solar Battery angezeigt. Batterieladung aus EVU Netz erlauben: Hier kann das Laden der Fronius Solar Battery aus dem öffentlichen Netz aktiviert werden. Je nach normativen oder vergütungstechnischen Vorgaben kann ein De- aktivieren der Einstellung notwendig sein.

  • Seite 101: Fronius Smart Meter

    Für einen einwandfreien Betrieb mit weiteren Energie-Erzeugern ist es wichtig, dass der Fronius Smart Meter am Einspeisepunkt montiert ist. Der Fronius Symo Hybrid und weitere Erzeuger müssen über den Fronius Smart Meter mit dem öf- fentlichen Netz verbunden sein. Diese Einstellung hat auch Auswirkung auf das Verhalten des Fronius Symo Hyb- rids in der Nacht.
  • Seite 102 Fronius Fronius Smart Meter OUTPUT RS 485 Hybridmanager DT/PE INPUT Rx / Tx GND 9 11 120 Ω LOAD X X X...

  • Seite 103: Einstellungen - Evu Editor

    Einstellungen - EVU Editor Allgemeines Im Menüpunkt ‘EVU-Editor‘ werden für ein Energieversorgungs-Unternehmen relevante Einstellungen vorgenommen. Eingestellt werden können eine Wirkleistungs-Begrenzung in % und/oder eine Leistungs- faktor-Begrenzung. WICHTIG! Einstellungen im Menüpunkt ‘EVU-Editor‘ dürfen nur von geschultem Fachper- sonal durchgeführt werden! Für den Menüpunkt ‘EVU-Editor‘ ist die Eingabe des Service-Passwortes erforderlich. EVU Editor - Rundsteuersig- nal Empfänger...

  • Seite 104: Anschlussbeispiel

    HINWEIS! Mit Hilfe der Druckfunktion des Web-Browsers können die Einstellun- gen im Menüpunkt EVU Editor als PDF dokumentiert oder ausgedruckt werden (z.B. als Inbetriebnahme-Protokoll). Anschlussbei- Rundsteuer-Signalempfänger mit 3 Relais, zur Wirkleistungs-Begrenzung spiel Rundsteuer-Signalempfänger mit 3 Relais, zur Leistungsfaktor-Begrenzung I/Os an der Fronius Anlagenüberwachung Verbraucher (z.B. Signallampe, Signal-Relais)

  • Seite 105: Evu Editor - Dynamische Leistungsreduzierung

    Ein Fronius Smart Meter kann an Fronius Anlagenüberwachung an den Anschlüssen D- / D+ für Modbus Daten angeschlossen werden. Mit dem Fronius Symo Hybrid wird die PV-Leistung, die nicht ins Netz eingespeist werden darf, in die Fronius Solar Battery geladen und geht somit nicht verloren. Die dynamische Leistungsreduzierung wird nur aktiv, wenn die Batterie voll ist oder aus irgendwelchen an- deren Gründen nicht geladen werden kann.
  • Seite 106 Feld zum Eingeben der max. Leistung in W oder % wenn im Menüpunkt Zähler kein Zähler ausgewählt wurde: max. produzierte Leistung der gesamten Anlage wenn im Menüpunkt Zähler Fronius Smart Meter ausgewählt wurde: max Netzeinspeiseleistung Auswahlfeld % oder W Schaltfläche Übernehmen / Speichern Schaltfläche Abbrechen / Eingaben verwerfen...

  • Seite 107: Evu Editor - Steuerungs-Prioritäten

    Schaltfläche Übernehmen / Speichern Schaltfläche Abbrechen / Eingaben verwerfen EVU Editor - Bat- Hier kann das Laden der Fronius Solar Battery aus dem öffentlichen Netz aktiviert werden. terie Ladung Je nach normativen oder vergütungstechnischen Vorgaben kann ein Deaktivieren der Ein- stellung notwendig sein.

  • Seite 108: Einstellungen - Batterie

    Maximaler Ladezustand (SOC) der Fronius Solar Battery der während des norma- len Betriebes erreicht werden darf. Ab dem eingestellten Wert wird keine Energie mehr durch den Fronius Symo Hy- brid in die Fronius Solar Battery geladen. Unabhängig von dieser Einstellung führt der Fronius Symo Hybrid automatisch in regelmäßigen Abständen eine Vollladung der Fronius Solar Battery (100 % SOC)

  • Seite 109: Batterie Lizenzierung

    Batterie Lizenzie- Falls einzelne Batteriemodule getauscht oder erweitert werden, beachten Sie die dem Pro- rung dukt beiliegende Installationsanleitung. Übersicht Batteriemodule: Die bereits eingetragenen Batteriemodule und deren Status werden angezeigt. Eingabe Aktivierungsschlüssel: Hier kann der Aktivierungsschlüssel von neuen Batteriemodulen hinzugefügt wer- den.

  • Seite 111: Fehlerbehebung Und Wartung

    Fehlerbehebung und Wartung...

  • Seite 113: Fronius Symo Hybrid

    Fronius Symo Hybrid Anzeige von Sta- Der Wechselrichter verfügt über eine System-Selbstdiagnose, die eine große Anzahl an tusmeldungen möglichen Fehlern selbstständig erkennt und am Display anzeigt. Hierdurch können De- fekte am Wechselrichter, an der Photovoltaik-Anlage sowie Installations- oder Bedie- nungsfehler rasch ausfindig gemacht werden.

  • Seite 114: Statusmeldungen - Klasse 3

    Netz-Einspeisebetriebes Der Wechselrichter beginnt er- neut mit der Hochstartphase. Übertemperatur DC Modul (Batterie) Kurzzeitige Unterbrechung Kühlluft-Schlitze und des Netz-Einspeisebetriebes Kühlkörper ausblasen; Der Wechselrichter beginnt er- neut mit der Hochstartphase. *) Falls die Statusmeldung dauerhaft angezeigt wird: Fronius-geschulten Servicetechniker verständigen...

  • Seite 115: Statusmeldungen - Klasse 4

    **) Fehler wird automatisch behoben; Tritt die Statusmeldung dauernd auf, setzen Sie sich mit Ihrem Anlagen-Monteur in Verbindung Statusmeldun- Statusmeldungen der Klasse 4 erfordern teilweise den Eingriff eines geschulten Fronius- gen - Klasse 4 Servicetechnikers. Code Beschreibung Verhalten Behebung Kommunikation mit dem Leistungsteil nicht möglich...
  • Seite 116 Schutzschalter aus- und Der Wechselrichter speist einschalten) durchfüh- keinen Strom ins Netz ein. ren; Wechselrichter- Firmware aktualisieren; *) Falls die Statusmeldung dauerhaft angezeigt wird: Fronius-geschulten Servicetechniker verständigen **) Tritt die Statusmeldung dauernd auf, setzen Sie sich mit Ihrem Anlagen-Monteur in Ver- bindung...

  • Seite 117: Statusmeldungen - Klasse 5

    Diese Meldung erscheint bei Hybrid- nung vorhanden. Warnmeldung am Dis- systemen in der Nacht oder wenn kei- play ne PV am Fronius Symo Hybrid angeschlossen ist; *) DC low Batterie. Die Batterie Batterie einschalten, anschließen Warnmeldung am Dis- ist aktiviert aber nicht ange- oder kontrollieren;...

  • Seite 118: Statusmeldungen - Klasse 6

    *) Falls die Statusmeldung dauerhaft angezeigt wird: Fronius-geschulten Servicetechniker verständigen **) Tritt die Statusmeldung dauernd auf, setzen Sie sich mit Ihrem Anlagen-Monteur in Ver- bindung Statusmeldun- Statusmeldungen der Klasse 6 erfordern teilweise den Eingriff eines geschulten Fronius- gen - Klasse 6 Servicetechnikers. Code Beschreibung...

  • Seite 119: Statusmeldungen - Klasse 9

    781 - Gibt Auskunft über den inter- Warnmeldung am Display nen Prozessorstatus *) Falls die Statusmeldung dauerhaft angezeigt wird: Fronius-geschulten Servicetechniker verständigen Statusmeldun- Statusmeldungen der Klasse 9 werden nur in der Anlagenüberwachung und nicht am Dis- gen - Klasse 9 play des Wechselrichters angezeigt.

  • Seite 120: Statusmeldungen - Klasse 10 - 12

    Fehlerfall unterstützt diese Statusmeldung den Fronius TechSupport bei der Fehleranalyse. Kundendienst WICHTIG! Wenden Sie sich an Ihren Fronius-Händler oder einen Fronius-geschulten Ser- vicetechniker, wenn ein Fehler häufig, oder dauerhaft erscheint ein Fehler erscheint, der nicht in den Tabellen angeführt ist...

  • Seite 121: Betrieb In Umgebungen Mit Starker Staubentwicklung

    Betrieb in Umge- Bei Betrieb des Wechselrichters in Umgebungen mit starker Staubentwicklung: bungen mit star- wenn nötig den Kühlkörper und den Lüfter an der Rückseite des Wechselrichters sowie die Zuluftöffnungen an der Wandhalterung mit sauberer Druckluft ausblasen. Staubentwick- lung...

  • Seite 122: Fronius Solar Battery

    Fronius Solar Battery Anzeige von Sta- Das Speichersystem verfügt über eine System-Selbstdiagnose, die eine große Anzahl an tusmeldungen möglichen Fehlern selbstständig erkennt und am Display oder über LED anzeigt. Hier- durch können Defekte am Speichersystem sowie Installations- oder Bedienungsfehler rasch ausfindig gemacht werden.

  • Seite 123: Unklare Betriebszustände

    Hardware-Fehler EEROM-Fehler Interner Speicherfehler Feldbus Hardware-Fehler Script-Fehler Reserviert RS Sende-Puffer-Überlauf RS Empfangs-Puffer-Überlauf RS Timeout Allgemeiner Feldbus-Fehler Parity Fehler oder Stopbit-Fehler (Frame Check) Reserviert Feldbus Konfigurations-Fehler Feldbus Datenpuffer-Überlauf Reserviert Unklare Betriebs- Batterie schaltet während des Hochfahrvorgangs ab: zustände Die Batterie mindestens 120 Minuten ausgeschaltet lassen und danach nochmals ein- schalten.
  • Seite 124 Ungewöhnliche Erwärmung oder Geruchswahrnehmung: System ausschalten (Batterie-Hauptschalter, DC-seitig am Wechselrichter), Raum belüf- ten, und Kundendienst informieren.

  • Seite 125: Anhang

    Anhang...

  • Seite 127: Technische Daten

    Max. Kurzschluss-Strom der Solarmodule 24,0 A SC PV Anzahl MPP-Tracker Anzahl DC-Anschlüsse Batterieeingang Max. Ausgangsleistung zu Batterie Abhängig von angeschlossener Fronius Solar Battery Max. Eingangsleistung von der Batterie Abhängig von angeschlossener Fronius Solar Battery Ausgangsdaten Nominale Ausgangsleistung (P 3000 W 4000 W 5000 W Max.
  • Seite 128 Fronius Symo Hybrid 3.0-3-S 4.0-3-S 5.0-3-S Verhalten bei DC-Überlast Arbeitspunkt-Verschiebung, Leistungsbegrenzung DC-Trennschalter integriert RCMU integriert Fronius Solar Battery Battery 4.5 Battery 6.0 Battery 7.5 Elektrische Parameter Nennkapazität 4,5 kWh 6 kWh 7,5 kWh Nutzbare Kapazität 3,6 kWh 4,8 kWh 6 kWh...

  • Seite 129: Anlagenüberwachung

    Fronius Solar Battery Battery 9.0 Battery 10.5 Battery 12.0 Schutzklasse Zulässige Umgebungstemperatur 5 °C - 35 °C Zulässige Lagerungstemperatur -40 °C - 65 °C Zulässige Luftfeuchtigkeit 0 - 95 % Schnittstellen Anschluss zum Wechselrichter Modbus RTU (RS485) Anlagenüberwa- Versorgungsspannung 12 V DC...

  • Seite 130: Notstrom-Betrieb

    Aufbau des Wechselrichters Stromspitze beim Einschalten des Wechselrichters Berücksichtigte Fronius Symo Hybrid: Normen und Richtlinien CE-Kennzeichen Alle erforderlichen und einschlägigen Normen sowie Richtlinien im Rahmen der einschlä- gigen EU-Richtlinie werden eingehalten, sodass die Geräte mit dem CE-Kennzeichen aus- gestattet sind.

  • Seite 131: Garantiebedingungen Und Entsorgung

    Detaillierte, länderspezifische Garantiebedingungen sind im Internet erhältlich: rantie www.fronius.com/solar/garantie Um die volle Garantielaufzeit für Ihren neu installierten Fronius Wechselrichter oder Spei- cher zu erhalten, registrieren Sie sich bitte unter: www.solarweb.com. Entsorgung Sollte Ihr Wechselrichter oder Ihre Batterie eines Tages ausgetauscht werden, nimmt Fro-...
  • Seite 132 Fronius International GmbH Fronius USA LLC Solar Electronics Division 4600 Wels, Froniusplatz 1, Austria 6797 Fronius Drive, Portage, IN 46368 E-Mail: pv-sales@fronius.com E-Mail: pv-us@fronius.com http://www.fronius.com http://www.fronius-usa.com Under http://www.fronius.com/addresses you will find all addresses of our sales branches and partner firms!

Inhaltsverzeichnis
