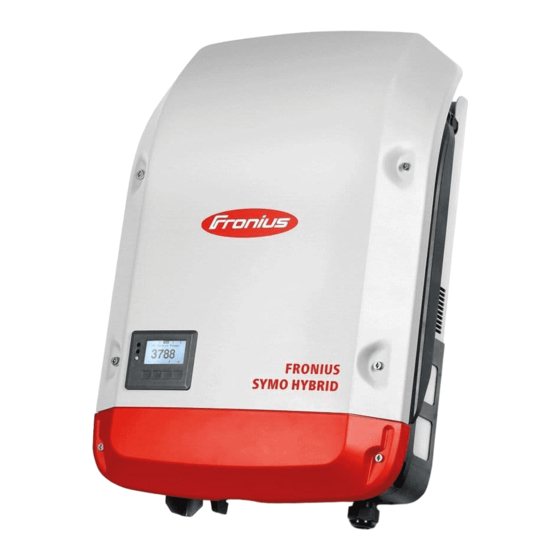

Fronius Energy Package Installationsanleitung
Vorschau ausblenden
Andere Handbücher für Energy Package:
- Bedienungsanleitung (132 Seiten) ,
- Installationsanleitung (52 Seiten)
Verwandte Anleitungen für Fronius Energy Package
Inhaltszusammenfassung für Fronius Energy Package
- Seite 1 / Perfect Charging / Perfect Welding / Solar Energy Installationsanleitung Fronius Energy Package Netzgekoppelter Wechselrichter 42,0426,0201,DE 003-12062015...
-
Seite 3: Inhaltsverzeichnis
DC Anschlussklemmen......................... Anschluss von Aluminiumkabeln ......................Solarmodul-Stränge am Wechselrichter anschließen (DC) ..............Fronius Symo Hybrid, Fronius Solar Battery und Fronius Smart Meter verbinden ........Fronius Symo Hybrid, Fronius Solar Battery und Fronius Smart Meter verbinden ....... Datenkommunikation ..........................Datenkommunikations-Kabel verlegen .................... -
Seite 5: Standort-Wahl Und Montagelage
HINWEIS! Fronius übernimmt keine Kosten für Produktionsausfälle, Installateur- skosten, etc., die auf Grund eines erkannten Lichtbogens und seinen Folgen ent- stehen können. Fronius übernimmt keine Haftung für Feuer und Brände, die trotz der integrierten Lichtbogen-Erkennung / Unterbrechung auftreten können (z.B. durch einen par- allelen Lichtbogen). -
Seite 6: Bestimmungsgemäße Verwendung
Bestimmungsge- Der Solar-Wechselrichter ist ausschließlich dazu bestimmt, Gleichstrom von Solarmodu- mäße Verwen- len in die Fronius Solar Battery zu laden oder in Wechselstrom umzuwandeln und diesen dung in das öffentliche Stromnetz einzuspeisen. Als nicht bestimmungsgemäß gilt: eine andere oder darüber hinausgehende Benutzung Umbauten am Wechselrichter, die nicht ausdrücklich von Fronius empfohlen werden... - Seite 7 bei einer Höhenlage von: 2500 m DCmax DCmax 900 V 0 bis 2000m = 1000 V 2000 m 2000 m 2000 bis 2500m = 900 V DCmax 1000 V 2500 bis 3000m = 815 V 3000 bis 3400m = 750 V >...
-
Seite 8: Standort-Wahl Der Batterie
Die Luftstrom-Richtung innerhalb des Wechselrichters verläuft von rechts nach oben (Kaltluft-Zufuhr rechts, Warmluft-Abfuhr oben). Bei Einbau des Wechselrichters in einen Schaltschrank oder einen ähnlichen, abge- schlossenen Raum durch Zwangsbelüftung für eine ausreichende Wärmeabfuhr sorgen Soll der Wechselrichter an Außenwänden von Viehställen montiert werden, vom Wech- selrichter zu Lüftungs- und Gebäudeöffnungen einen Mindestabstand von 2 m in allen Richtungen einhalten. -
Seite 9: Montagelage Des Wechselrichters
* für das Einbauen der Batteriemodule in den Batterieschrank wird ein seitlicher Abstand von 500 mm benötigt Installation nur auf ebenem und festem Untergrund Max. Umgebungstemperaturen: von +5 °C bis + 35 °C (+41 °F bis + 95 °F) relative Luftfeuchte: 0 - 95 % Montagelage des Wechselrichters Der Wechselrichter ist für die senkrechte Montage an einer senkrechten... -
Seite 10: Montagelage Der Batterie
Den Wechselrichter nicht in Horizontallage an einer senkrechten Wand oder Säule montieren. Den Wechselrichter nicht mit den Anschlüssen nach oben an einer senk- rechten Wand oder Säule montieren. Den Wechselrichter nicht überhängend mit den Anschlüssen nach oben montieren. Den Wechselrichter nicht überhängend mit den Anschlüssen nach unten montieren. -
Seite 11: Batterie Zusammenbauen Und Anschließen
Batterie zusammenbauen und anschließen Sicherheit WARNUNG! Ein elektrischer Schlag kann tödlich sein. Gefahr durch Netzspan- nung und DC-Spannung von den Solarmodulen, welche Licht ausgesetzt sind. Vor sämtlichen Anschlussarbeiten dafür sorgen, dass AC- und DC-Seite vor der Solar Battery spannungsfrei sind. Der fixe Anschluss an das öffentliche Netz darf nur durch einen konzessio- nierten Elektroinstallateur hergestellt werden. -
Seite 12: Controller In Batterieschrank Einbauen Und Verkabeln
* Befestigungsmaterial ist nicht im Lieferumfang ent- halten Controller in Bat- terieschrank ein- bauen und verkabeln... -
Seite 13: Batteriemodule In Batterieschrank Einbauen
Batteriemodule in Es müssen mindestens drei und es können bis zu maximal acht Batteriemodule in den Bat- Batterieschrank terieschrank eingebaut werden. einbauen... -
Seite 15: Batteriemodule Verkabeln
Batteriemodule verkabeln... -
Seite 16: Datenleitung Anschließen
Datenleitung an- schließen Modbus-Verkabe- Der Abschlusswiderstand muss je nach Aufstellvariante der einzelnen Geräte eingestellt lung herstellen werden (siehe nachfolgende Grafik). - Seite 17 OUTPUT RS 485 D+ / D- 120 Ω Data OUTPUT RS 485 D+ / D- Data OUTPUT RS 485 D+ / D- 120 Ω Data *) Abschlusswiderstand R 120 Ohm liegt beim Fronius Smart Meter bei...
-
Seite 18: Verbindung Zum Wechselrichter Herstellen
Beachten Sie den Gesamtschaltplan des Fronius Energy Packages am Ende dieses Do- kumentes. Verbindung zum Wechselrichter herstellen... -
Seite 19: Batterieschrank Schließen
Batterieschrank Spannung zwischen U und U schließen überprüfen Eingebaute Batteriemodule 100 V 175 V 130 V 230 V 160 V 290 V 200 V 345 V 230 V 400 V 260 V 460 V Alle Erdungsverbindungen überprü-... -
Seite 21: Wandhalterung Des Wechselrichters Montieren
Wandhalterung des Wechselrichters montieren Sicherheit WARNUNG! Ein elektrischer Schlag kann tödlich sein. Gefahr durch Restspan- nung von Kondensatoren. Entladezeit der Kondensatoren abwarten. Die Entlade- zeit beträgt 5 Minuten. VORSICHT! Beschädigungsgefahr des Wechselrichters durch Verschmutzung oder Wasser an den Anschlussklemmen und Kontakten des Anschlussbereiches. Beim Bohren darauf achten, dass Anschlussklemmen und Kontakte am An- schlussbereich nicht verschmutzt oder nass werden. -
Seite 22: Wandhalterung Nicht Verziehen Oder Deformieren
Wandhalterung HINWEIS! Bei der Montage der Wandhalterung an der Wand oder an einer Säule nicht verziehen darauf achten, dass die Wandhalterung nicht verzogen oder deformiert wird. oder deformieren Wandhalterung auf einer Wand montieren Tipp: Wechselrichter so montieren, dass das Display auf Augenhöhe ist... -
Seite 23: Wandhalterung Auf Einem Mast Oder Träger Montieren
Wandhalte- rung nicht verzogen oder deformiert wird. Wandhalterung Bei der Montage des Wechselrichters auf auf einem Mast einem Mast oder Träger empfiehlt Fronius oder Träger mon- das Mast-Befestigungsset „Pole clamp“ tieren (Bestell-Nr. SZ 2584.000) der Firma Rittal GmbH. -
Seite 24: Wechselrichter Am Öffentlichen Netz Anschließen (Ac)
Das Leistungsteil darf nur im spannungsfreien Zustand von der Wandhalte- rung getrennt werden. Wartungs- und Service-Tätigkeiten im Leistungsteil des Wechselrichters dür- fen nur von Fronius-geschultem Servicepersonal durchgeführt werden. VORSICHT! Beschädigungsgefahr des Wechselrichters durch nicht ordnungsge- mäß angezogene Anschlussklemmen. Nicht ordnungsgemäß angezogene An- schlussklemmen können thermische Schäden am Wechselrichter verursachen... -
Seite 25: Ac Anschlussklemmen
AC Anschluss- Schutzleiter / Erdung klemmen L1-L3 Phasenleiter Neutralleiter max. Kabelquerschnitt pro Leiterkabel: 16 mm² min. Kabelquerschnitt pro Leiterkabel: entsprechend dem AC-seitig abgesicherten Wert aber mindestens 2,5 mm² Die AC Kabel können ohne Ader-Endhül- sen in den AC Anschlussklemmen ange- schlossen werden. -
Seite 26: Kabelquerschnitt Des Ac-Kabels
Kabelquerschnitt Bei serienmäßiger metrischer Verschraubung M32 mit Reduzierungsstück: des AC-Kabels Kabeldurchmesser 7 - 15 mm Bei metrischen Verschraubung M32 (Reduzierungsstück entfernt): Kabeldurchmesser 11 - 21 mm (bei einem Kabeldurchmesser von 11 mm verringert sich die Zugentlastungs-Kraft von 100 N auf max. 80 N) Bei Kabeldurchmessern größer als 21 mm muss die M32 Verschraubung durch eine M32 Verschraubung mit erweitertem Klemmbereich getauscht werden - Artikelnummer: 42,0407,0780 - Zugentlastung M32x15 KB 18-25. - Seite 27 Werden AC-Kabel über die Welle des DC-Hauptschalters oder quer über den DC-Haupt- schalter Anschlussblock verlegt, könnten diese beim Einschwenken des Wechselrichters beschädigt werden oder der Wechselrichter lässt sich nicht einschwenken. WICHTIG! AC-Kabel nicht über die Welle des DC-Hauptschalters und nicht quer über den DC-Hauptschalter Anschlussblock verlegen! Sollen überlange AC- oder DC-Kabel in Ka- belschlaufen im Anschlussbereich verlegt...
-
Seite 28: Maximale Wechselstrom-Seitige Absicherung
C 25 A Wechselrichter Phasen AC-Leistung maximale empfohlene Absicherung Absicherung Fronius Symo Hybrid 3.0 3 + N 3000 W 4 x C 25 A 4 x C 16 A Fronius Symo Hybrid 4.0 3 + N 4000 W 4 x C 25 A 4 x C 16 A Fronius Symo Hybrid 5.0... -
Seite 29: Solarmodul-Stränge Am Wechselrichter Anschließen (Dc)
Das Leistungsteil darf nur im spannungsfreien Zustand von der Wandhalte- rung getrennt werden. Wartungs- und Service-Tätigkeiten im Leistungsteil des Wechselrichters dür- fen nur von Fronius-geschultem Servicepersonal durchgeführt werden. VORSICHT! Beschädigungsgefahr des Wechselrichters durch nicht ordnungsge- mäß angezogene Anschlussklemmen. Nicht ordnungsgemäß angezogene An- schlussklemmen können thermische Schäden am Wechselrichter verursachen... -
Seite 30: Dc Anschlussklemmen
Wechselrichters, sämtliche Gewährleistungsansprüche erlöschen. Temperaturkoeffizienten am Datenblatt der Solarmodule beachten Exakte Werte für die Dimensionierung der Solarmodule liefern hierfür geeignete Be- rechnungsprogramme, wie beispielsweise der Fronius Solar.configurator (erhältlich unter http://www.fronius.com). HINWEIS! Vor Anschluss der Solarmodule überprüfen, ob der für die Solarmodu- le aus den Herstellerangaben ermittelte Spannungs-Wert mit der Realität über-... -
Seite 31: Solarmodul-Stränge Am Wechselrichter Anschließen (Dc)
Nach Entfernen der Oxidschicht das Kabelende mit neutralem Fett einreiben, z.B. mit säure- und alkalifreier Vaseline Kabelende unmittelbar in der Klemme anschließen Die Arbeitsvorgänge sind zu wiederholen, wenn das Kabel abgeklemmt wurde und wieder anzuschließen ist. Solarmodul- VORSICHT! Gefahr möglicher Stränge am 900V Schäden am Wechselrichter! Po-... - Seite 32 D > 6 mm 15 mm 70 mm...
- Seite 33 Werden DC-Kabel über die Welle des DC- Hauptschalters oder quer über den DC- Hauptschalter Anschlussblock verlegt, könnten diese beim Einschwenken des Wechselrichters beschädigt werden oder der Wechselrichter lässt sich nicht ein- schwenken. WICHTIG! DC-Kabel nicht über die Welle des DC-Hauptschalters und nicht quer über den DC-Hauptschalter Anschlussblock ver- legen!
- Seite 34 Sollen überlange AC- oder DC-Kabel in Ka- belschlaufen im Anschlussbereich verlegt werden, die Kabel an den dafür vorgesehe- nen Ösen auf der Ober- und Unterseite des Anschlussblocks mittels Kabelbinder fixie- ren.
-
Seite 35: Fronius Symo Hybrid, Fronius Solar Battery Und Fronius Smart Meter Verbinden
Fronius Symo Hybrid, Fronius Solar Battery und Fronius Smart Meter verbinden Fronius Symo Hy- Hier wird die Verbindung der Datenleitung zwischen Fronius Smart Meter, Fronius Solar brid, Fronius So- Battery und Fronius Symo Hybrid dargestellt: lar Battery und Fronius Smart... -
Seite 36: Datenkommunikation
WICHTIG! Der Betrieb des Wechselrichters mit einem freien ausgebrochenen Optionskar- kations-Kabel ten-Fach ist nicht zulässig. verlegen Für diesen Fall ist bei Fronius eine entsprechende Blindabdeckung (42,0405,2020) als Op- tion verfügbar. WICHTIG! Werden Datenkommunikations-Kabel in den Wechselrichter eingeführt, folgen- de Punkte beachten: je nach Anzahl und Querschnitt der eingeführten Datenkommunikations-Kabel die... -
Seite 38: Wechselrichter An Der Wandhalterung Einhängen
Wechselrichter an der Wandhalterung einhängen Wechselrichter WARNUNG! Unzureichende Schutzleiter-Verbindung kann schwerwiegende an der Wandhal- Personen- und Sachschäden verursachen. Die Gehäuse-Schrauben stellen eine terung einhängen geeignete Schutzleiter-Verbindung für die Erdung des Gehäuses dar und dürfen keinesfalls durch andere Schrauben ohne zuverlässige Schutzleiter-Verbindung ersetzt werden! Die seitlichen Bereiche des Gehäusedeckels sind so ausgelegt, dass diese als Halte- und Tragegriffe fungieren. -
Seite 40: Erst-Inbetriebnahme
Erst-Inbetriebnahme Erst-Inbetrieb- WARNUNG! Fehlbedienung und fehlerhaft durchgeführte Arbeiten können nahme des Wech- schwerwiegende Personen- und Sachschäden verursachen. Die Inbetriebnahme selrichters des Hybrid-Systems darf nur durch geschultes Personal und nur im Rahmen der technischen Bestimmungen erfolgen. Vor der Installation und Inbetriebnahme die Installationsanleitung und Bedienungsanleitung lesen. - Seite 41 Brasil: > 6 kVA (Multistring) MG60 Microgrid 60 Hz Schweiz / Suisse / Svizzera / Svizra Nederland Cyprus Polynésie française Česko Portugal Deutschland: Anlagengröße < 3,68 kVA Sverige Deutschland: Anlagengröße > 3,68 kVA Slovenija Deutschland: Anlagengröße > 13,8 kVA Slovensko Danmark Türkiye España...
-
Seite 42: Hinweise Zur Wartung
Hinweise zur Wartung Wartung HINWEIS! Bei horizontaler Montagelage und bei Montage im Außenbereich: sämtliche Verschraubungen jährlich auf festen Sitz überprüfen! Reinigung Den Wechselrichter und das Display bei Bedarf mit einem feuchten Tuch abwischen. Keine Reinigungsmittel, Scheuermittel oder Lösungsmittel zum Reinigen des Wechselrich- ters verwenden. -
Seite 43: Anhang
Anhang... -
Seite 44: Schaltpläne: Fronius Energy Package
Schaltpläne: Fronius Energy Package DC= IN PV-GENERATOR BESTEHENDE HAUSINSTALLATION EXISTING DOMESTIC INSTALLATION Fronius Symo Hybrid =A1+A4.1 Hybrid Manager POTENTIALAUSGLEICHSSCHIENE MAX 25A Fronius Solar Battery =A2+A3 Converter Unigate CL-RS =A2+A1 Controller TYP A I> Fronius Smart Meter NOTSTROMUMSCHALTUNG ANSCHLUSS NACH LOKAL GÜLTIGER NORM... - Seite 46 Fronius International GmbH Fronius USA LLC Solar Electronics Division 4600 Wels, Froniusplatz 1, Austria 6797 Fronius Drive, Portage, IN 46368 E-Mail: pv-sales@fronius.com E-Mail: pv-us@fronius.com http://www.fronius.com http://www.fronius-usa.com Under http://www.fronius.com/addresses you will find all addresses of our sales branches and partner firms!
